COMPONENTES

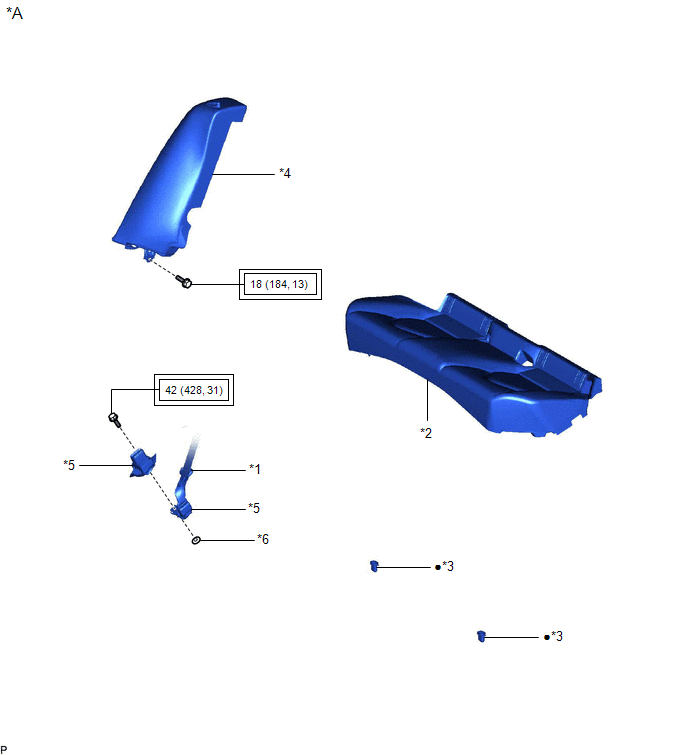

ILUSTRACION
|
*A | Para asiento de tipo plegable | - |
- |
| *1 |
CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL | *2 |
CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
*6 | ARANDELA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

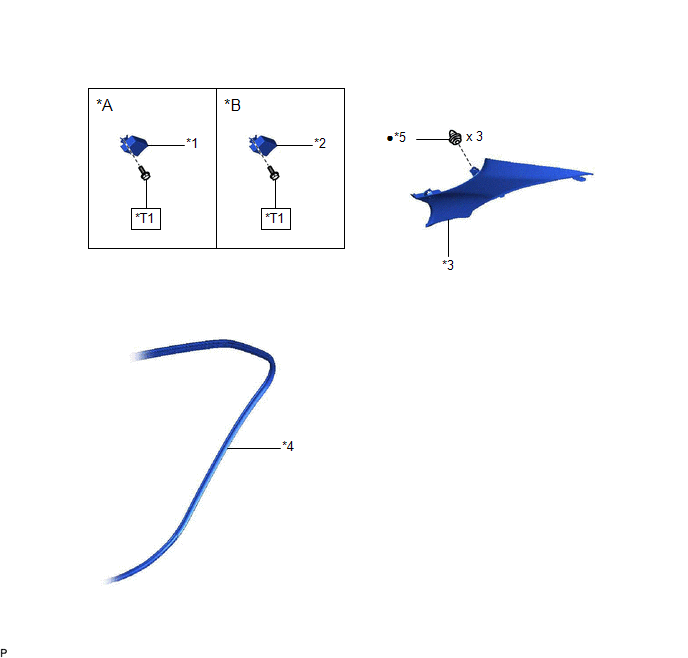

ILUSTRACION
|
*A | Sin sistema de llave inteligente | *B |
Con sistema de llave inteligente |
|
*1 | RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESION DE LOS NEUMATICOS Y DE CONTROL DE LAS PUERTAS | *2 |
RECEPTOR Y ECU DE ADVERTENCIA DE PRESION DE LOS NEUMATICOS Y LLAVE ELECTRICA |
|
*3 | EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO |
*4 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
| *5 | CLIP |
- | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
|
*T1 | para el Tipo A: 8.3 (85, 73 lbf*pulg.) para el Tipo B: 10 (102, 7) |
- | - |
ExtracciOnInspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA
(a) Inspeccione el par de giro de la junta esférica. (1) Coloque el conjunto de la junta esférica inferior delantera en un torno utilizando placas de aluminio.
(2) Instale la tuerca en el espárr ...
Componentes
COMPONENTES ILUSTRACIÓN
*A Para llantas de acero
*B Excepto para llantas de acero
*1 CONJUNTO DE LA RUEDA
*2 TUERCA DEL CUBO DEL EJE
*3 TAPA DE LA RUEDA
- -
Par de apriete para "Zonas principales que implican el rendimiento bás ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas dur ...
