UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
*A | Con intermitentes laterales |
*B | para A25A-FKS |
*C | para 2GR-FKS |
- | - |
*1 | CONJUNTO DEL FARO IZQUIERDO |
*2 | CONJUNTO DEL FARO DERECHO |
*3 | CONJUNTO DEL INTERMITENTE LATERAL IZQUIERDO |
*4 | CONJUNTO DEL INTERMITENTE LATERAL DERECHO |
*5 | Front Recognition Camera |
*6 | ECM |
*7 | ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
*8 | CONJUNTO DEL INTERRUPTOR DE LA POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO |
*9 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR - RELÉ H-LP IZQUIERDO - RELÉ H-LP DERECHO - RELÉ DIM - RELÉ DRL (para intermitentes tipo de LED) - FUSIBLE H-LP IZQUIERDO - FUSIBLE H-LP DERECHO - FUSIBLE H-LP HI - FUSIBLE ALT - FUSIBLE DRL (para intermitentes tipo de LED) |
*10 | CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA |

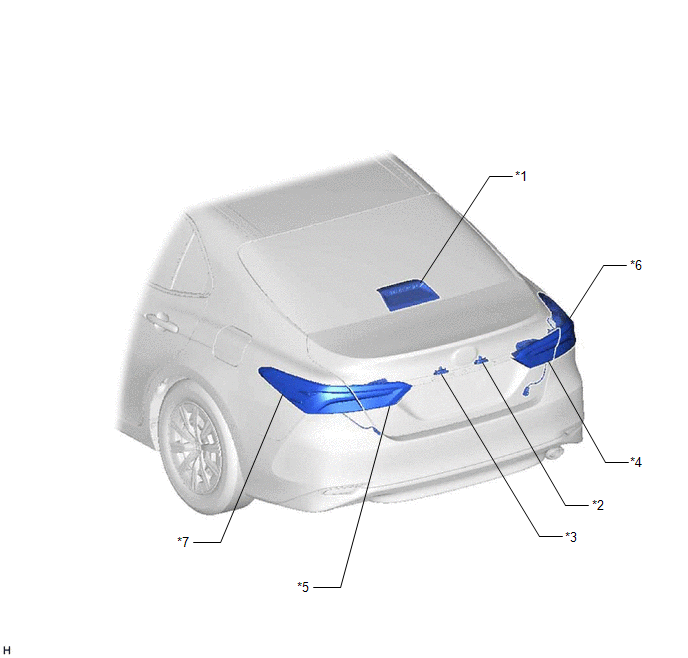

ILUSTRACIÓN
*1 | CONJUNTO DE LA LUZ DE FRENO CENTRAL |
*2 | CONJUNTO DERECHO DE LA LUZ DE MATRÍCULA |
*3 | CONJUNTO DE LA LUZ DE MATRÍCULA IZQUIERDA |
*4 | CONJUNTO DE LAS LUCES TRASERAS DERECHAS - LENTE Y CUERPO DE LAS LUCES TRASERAS DERECHAS (para luz de marcha atrás tipo LED) - CABLE DE LAS LUCES TRASERAS DERECHAS (para luz de marcha atrás tipo LED) |
*5 | CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS - LENTE Y CUERPO DE LAS LUCES TRASERAS IZQUIERDAS (para luz de marcha atrás tipo LED) - CABLE DE LAS LUCES TRASERAS IZQUIERDAS (para luz de marcha atrás tipo LED) |
*6 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS - CONJUNTO DE LUCES LED COMBINADAS TRASERAS (para luz de marcha atrás de bombilla) - ZÓCALO Y EL CABLE DEL CONJUNTO DE LUCES TRASERAS DERECHAS (para luz de marcha atrás de bombilla) - CABLE DEL CONJUNTO DE LUCES TRASERAS DERECHAS (para luz de marcha atrás tipo LED) |
*7 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS - CONJUNTO DE LUCES LED COMBINADAS TRASERAS (para luz de marcha atrás de bombilla) - ZÓCALO Y EL CABLE DEL CONJUNTO DE LUCES TRASERAS IZQUIERDAS (para luz de marcha atrás de bombilla) - CABLE DEL CONJUNTO DE LUCES TRASERAS IZQUIERDAS (para luz de marcha atrás tipo LED) |
- | - |

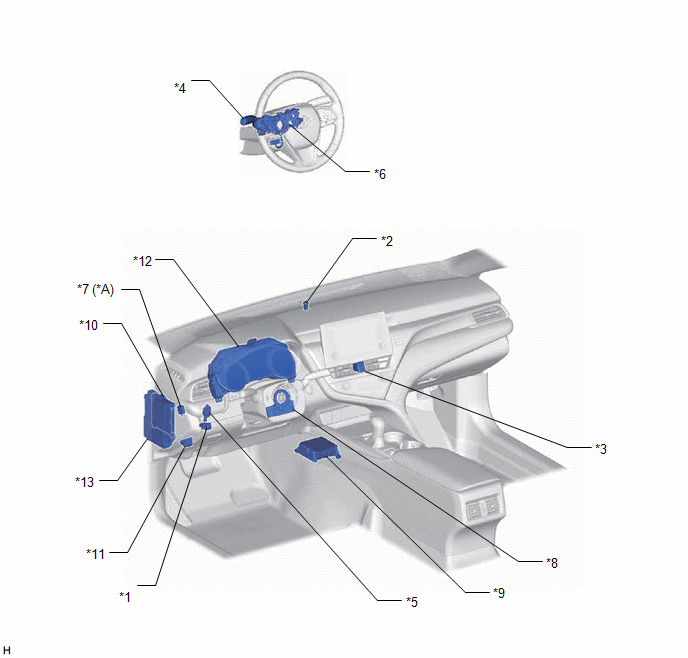

ILUSTRACIÓN
*A | Sin freno de estacionamiento eléctrico |
- | - |
*1 | INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA |
*2 | SENSOR DE CONTROL AUTOMÁTICO DE LUCES |
*3 | CONJUNTO DEL INTERRUPTOR DE LA SEÑAL DE ADVERTENCIA DE PELIGRO |
*4 | INTERRUPTOR DE LOS INTERMITENTES |
*5 | CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO |
*6 | ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE |
*7 | CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO |
*8 | SENSOR DE DIRECCIÓN |
*9 | CONJUNTO DEL SENSOR DEL AIRBAG |
*10 | ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*11 | DLC3 |
*12 | CONJUNTO DEL MEDIDOR COMBINADO |
*13 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - RELÉ TAIL - RELÉ BKUP LP - FUSIBLE TAIL - FUSIBLE BKUP LP - FUSIBLE ECU-B NO. 2 - FUSIBLE ECU-DCC NO. 2 - FUSIBLE HAZ - FUSIBLE METER-IG2 - FUSIBLE STOP - FUSIBLE ECU-ACC |
- | - |
