TERMINALES DE LA ECU

AVISO:

Es posible que se emitan DTC cuando se desconecten los conectores durante la inspección. Por lo tanto, asegúrese de borrar los DTC con el Techstream una vez que haya finalizado la inspección.
No ejerza demasiada fuerza al conector de la cámara de reconocimiento de avance.

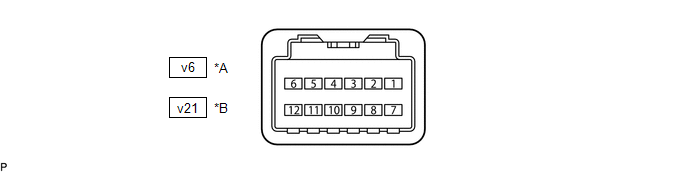

Producción anterior a noviembre de 2021

Producción a partir de noviembre de 2021

REVISE LA CÁMARA DE RECONOCIMIENTO DE AVANCE

(a) Mida la tensión y la resistencia según el/los valor(es) de la siguiente tabla.

Producción anterior a noviembre de 2021

NO. de terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
V6-3 (LKSW) - V6-10 (GND)	V - W-B	Señal del interruptor de la almohadilla del volante (Señal del interruptor principal LTA)	Interruptor de encendido en la posición OFF Interruptor principal LTA desactivado	1 MΩ o superior
V6-3 (LKSW) - V6-10 (GND)	V - W-B		Interruptor de encendido en la posición OFF Interruptor LTA activado	De 228 a 252 Ω
V6-7 (IGB) - V6-10 (GND)	LA-P - W-B	Fuente de alimentación	Interruptor de encendido en posición ON	11 a 14 V
V6-7 (IGB) - V6-10 (GND)	LA-P - W-B	Fuente de alimentación	Interruptor de encendido en posición OFF	Por debajo de 1 V
V6-10 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

Producción a partir de noviembre de 2021

NO. de terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
V21-3 (LKSW) - V21-10 (GND)	V - W-B	Señal del interruptor de la almohadilla del volante (Señal del interruptor principal LTA)	Interruptor de encendido en la posición OFF Interruptor principal LTA desactivado	1 MΩ o superior
V21-3 (LKSW) - V21-10 (GND)	V - W-B		Interruptor de encendido en la posición OFF Interruptor LTA activado	228 a 252 Ω
V21-7 (IGB) - V21-10 (GND)	LA-P - W-B	Fuente de alimentación	Interruptor de encendido en posición ON	11 a 14 V
V21-7 (IGB) - V21-10 (GND)	LA-P - W-B	Fuente de alimentación	Interruptor de encendido en posición OFF	Por debajo de 1 V
V21-10 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
