Componentes

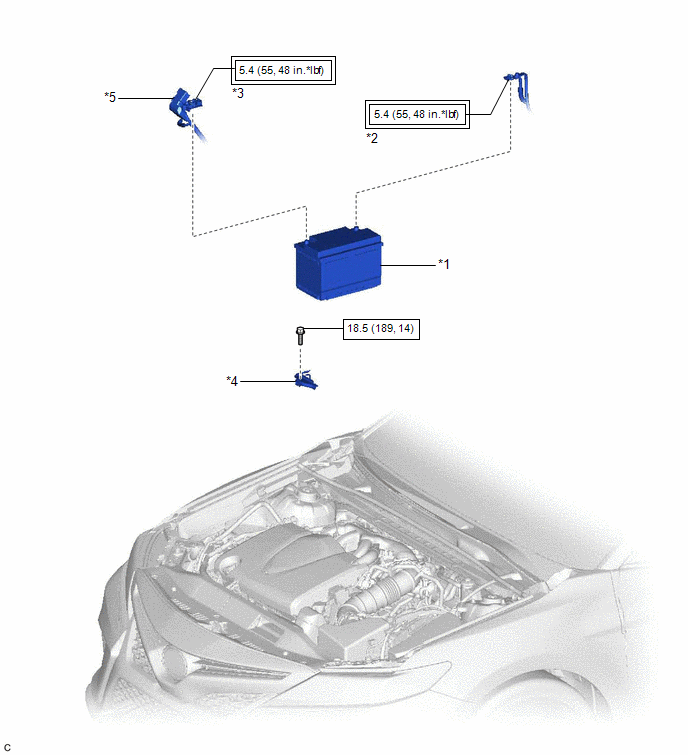

COMPONENTES
ILUSTRACIÓN
|
*1 | BATERÍA |
*2 | TERMINAL NEGATIVO DE LA BATERÍA |
|
*3 | TERMINAL POSITIVO DE LA BATERÍA |
*4 | ABRAZADERA DE LA BATERÍA NO. 2 |
|
*5 | TAPA DEL TERMINAL DE LA BATERÍA |
- | - |
 |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
 |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
GeneradorDesmontaje
DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la ...
Terminales De La Ecu
TERMINALES DE LA ECU
CONTROLADOR DE LA CAMARA
DE TELEVISION (a) Desconecte el conector R125 del controlador de la
camara de television. (b) Mida la tension y la resistencia segun los
valores de la siguiente tabla.
No. de terminal (simbolo)
Descripcion de los terminales
Condicion ...
Circuito abierto en el circuito del sensor de presion/presion del
refrigerante anomala (B1423)
DESCRIPCION Este DTC se almacena si la presion del
refrigerante del lado de alta presion es excesivamente baja (176 kPaG (1.8
kgf/cm2, 26 psi) o menos) o excesivamente alta (3025 kPaG (30.8 kgf/cm2, 439
psi) o mas). El sensor de presion del aire acondicionado, instalado en la
tuberia del lad ...
