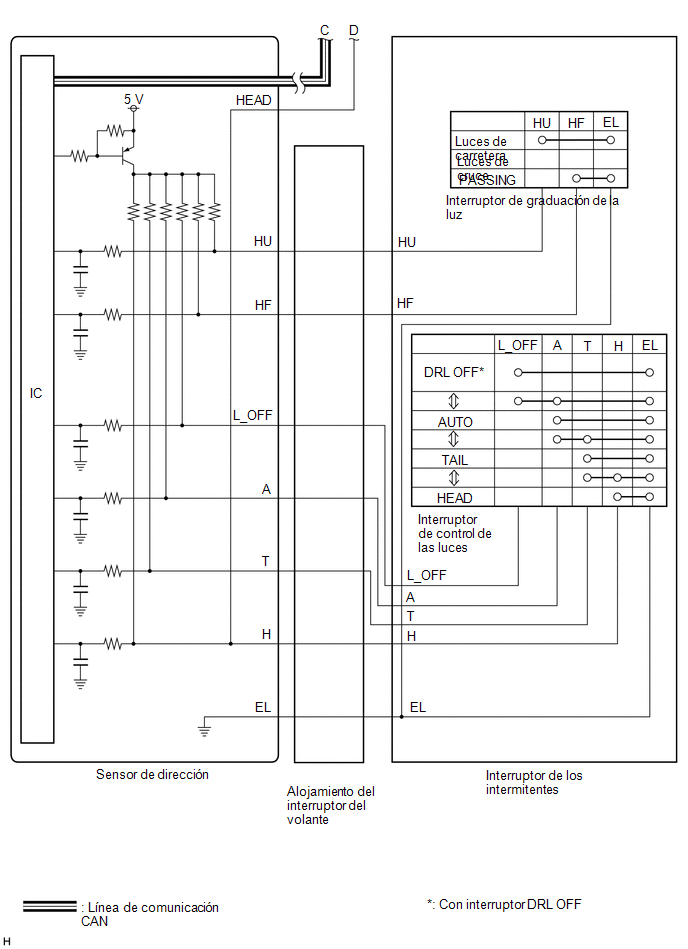

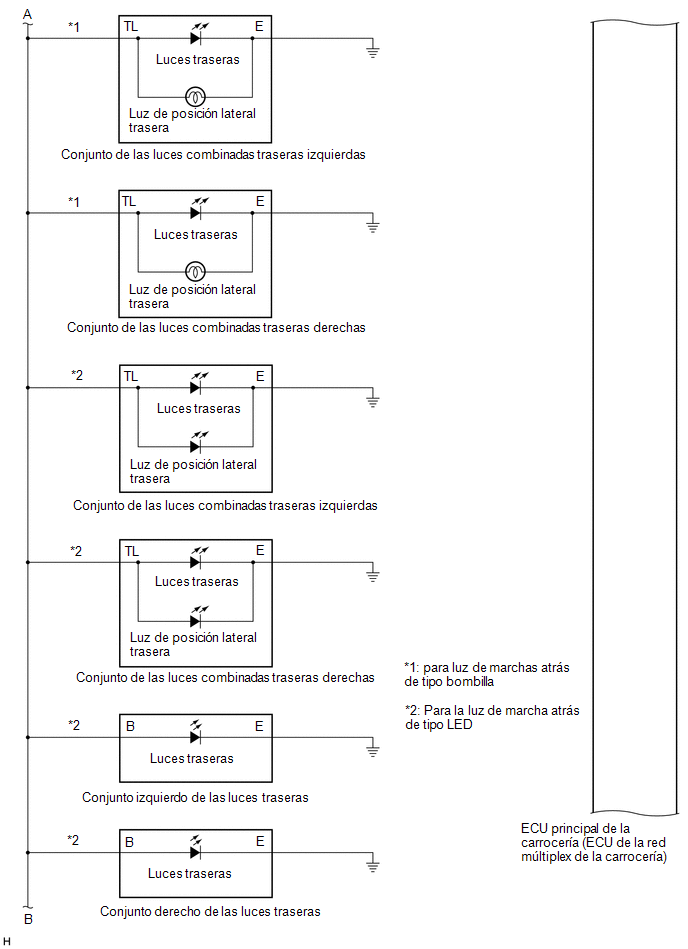

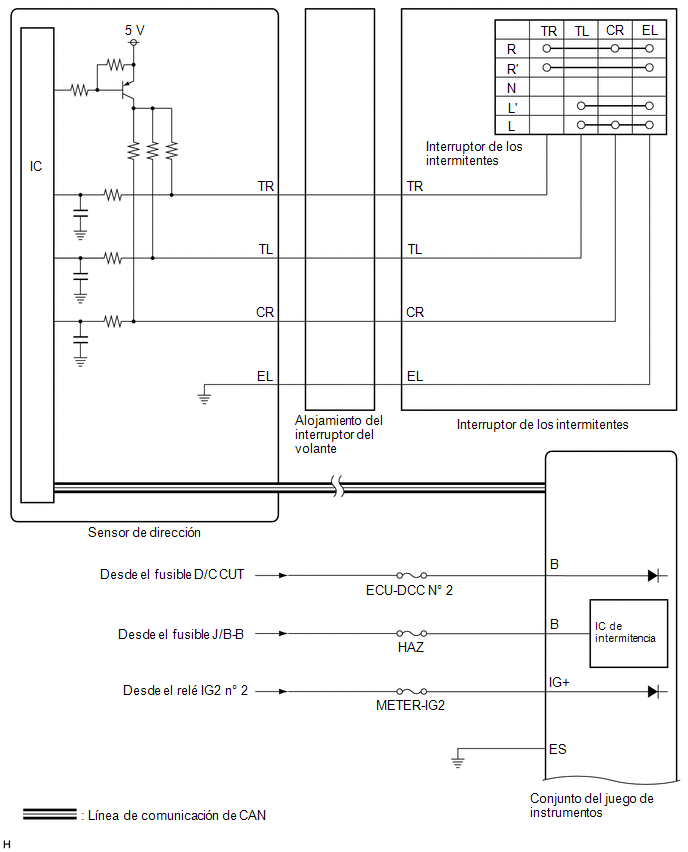

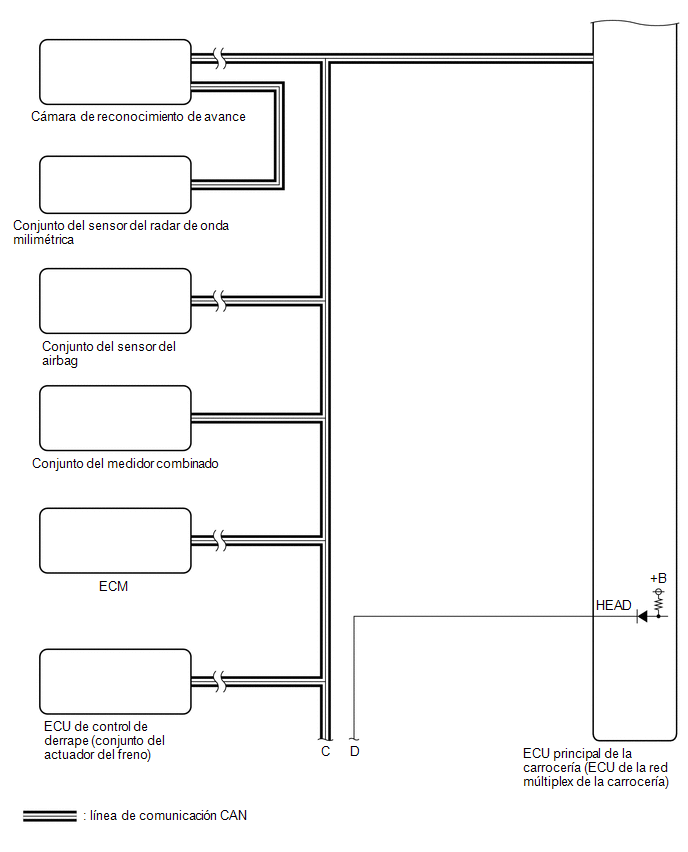

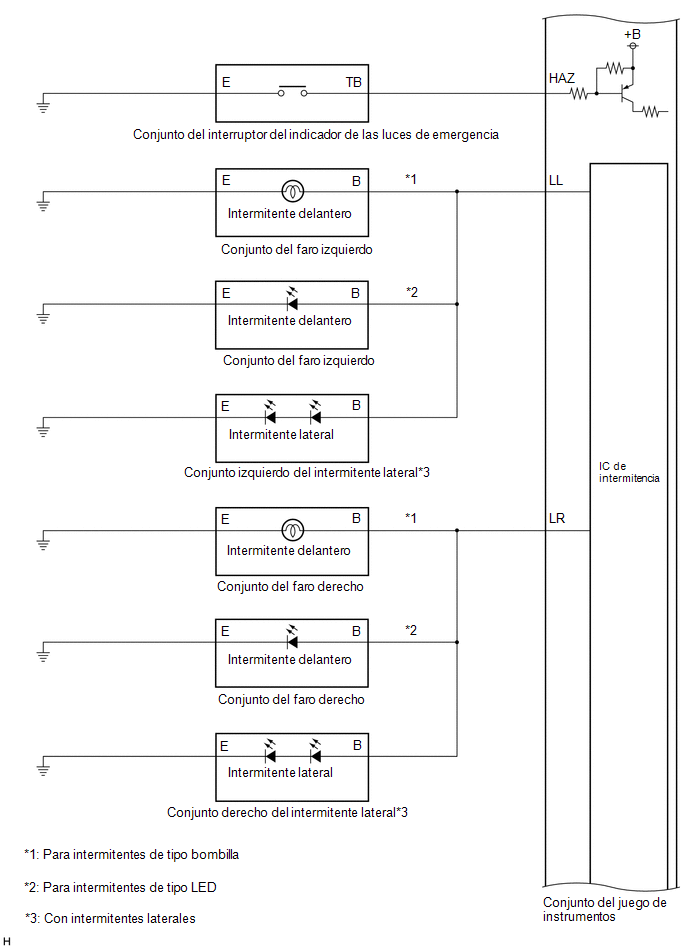

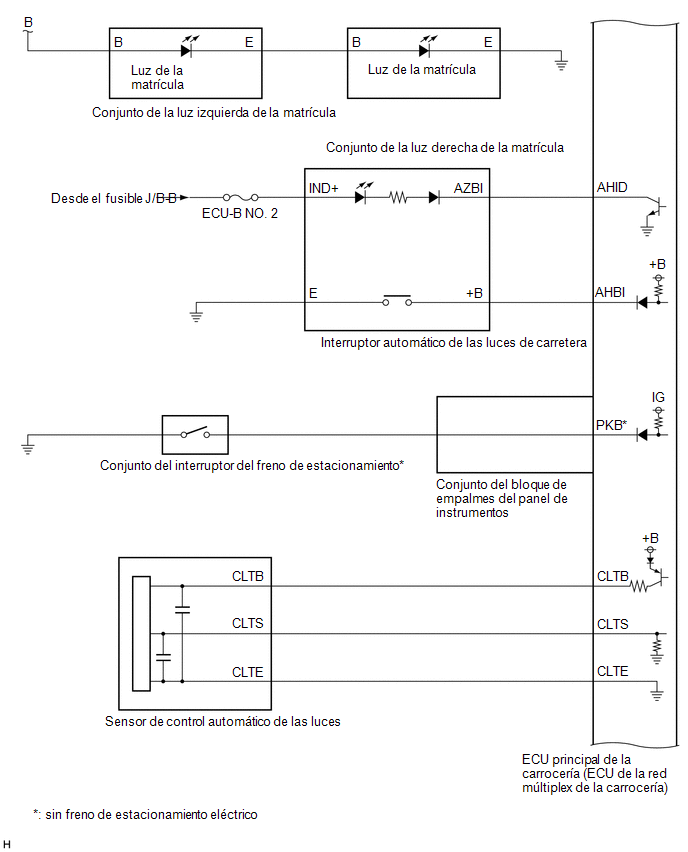

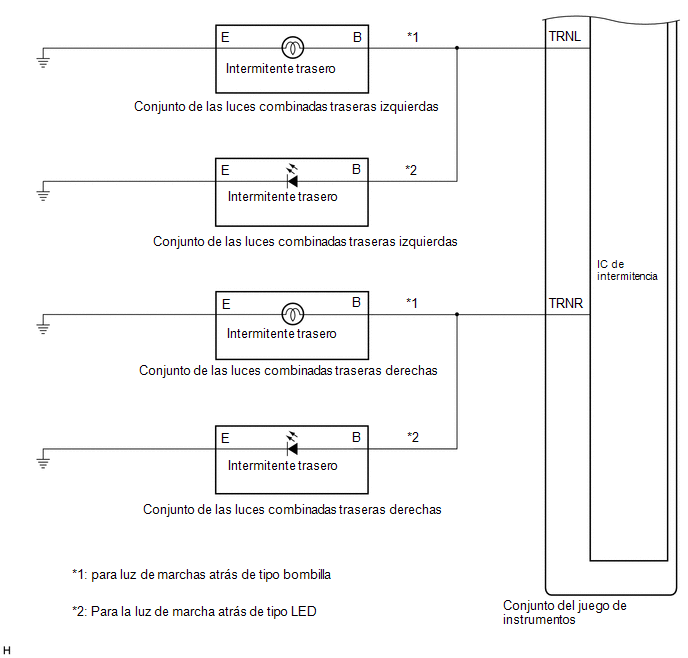

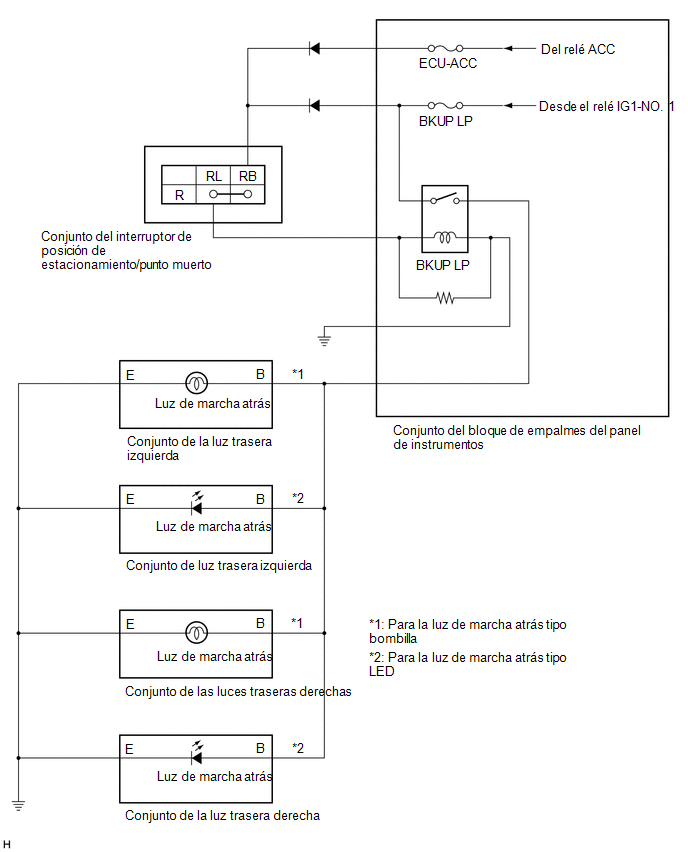

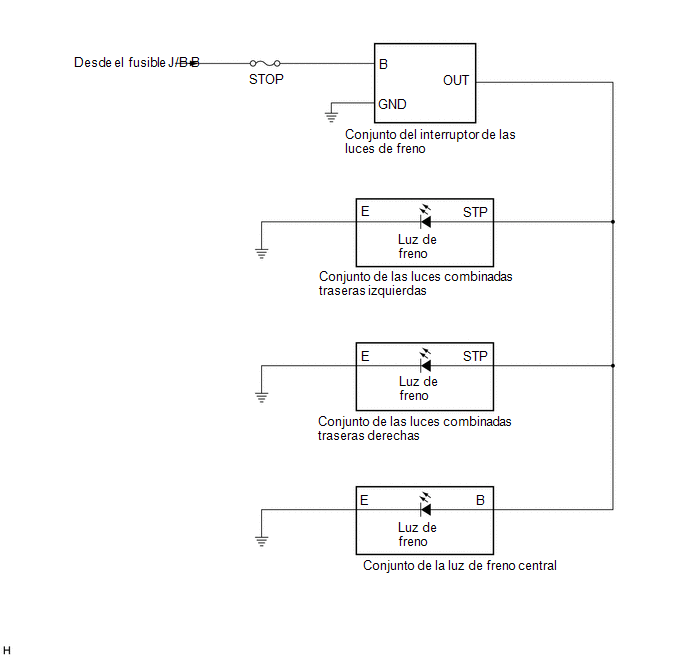

DIAGRAMA DEL SISTEMA

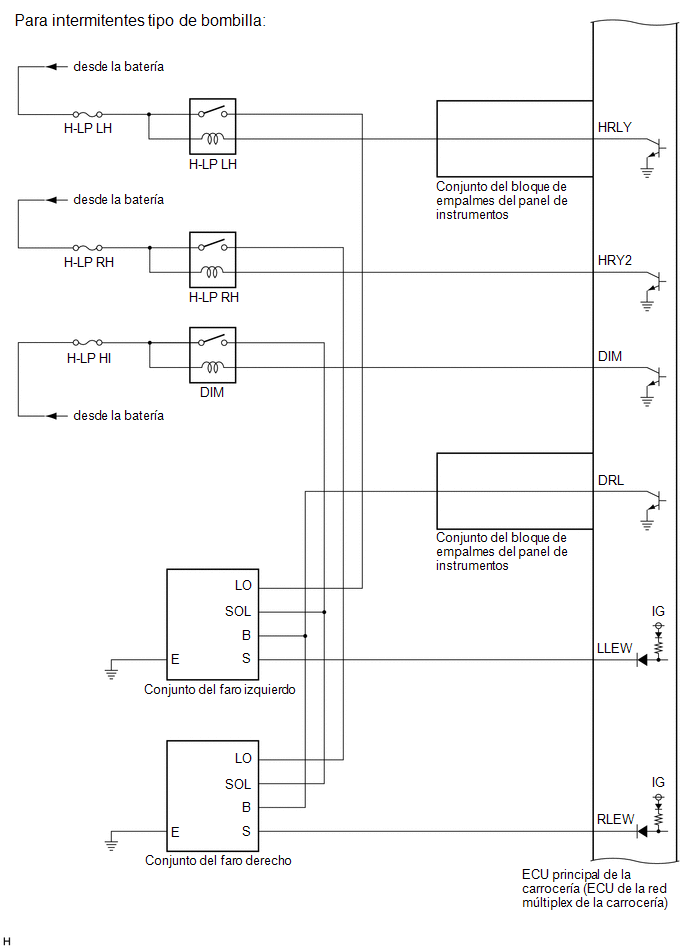

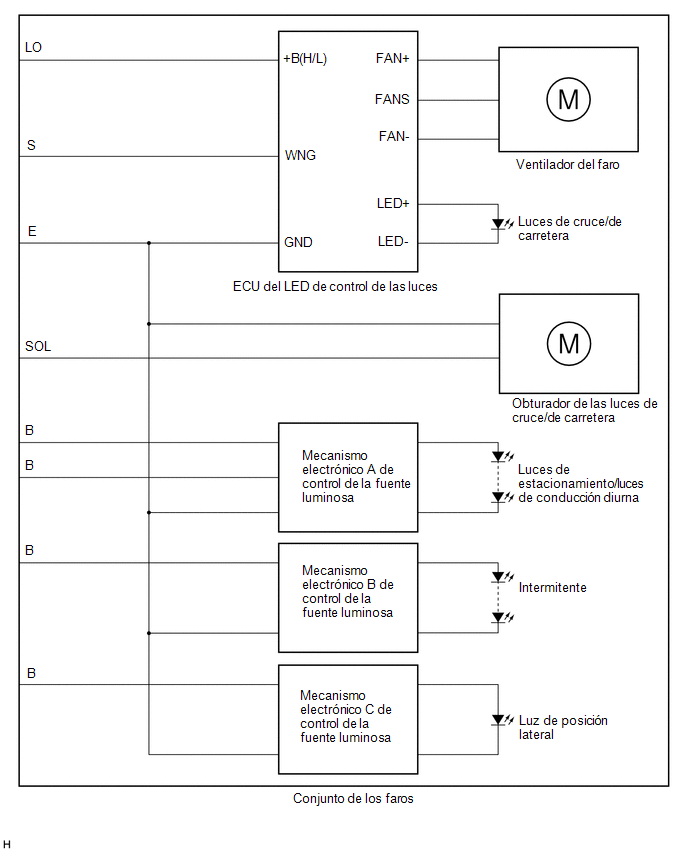

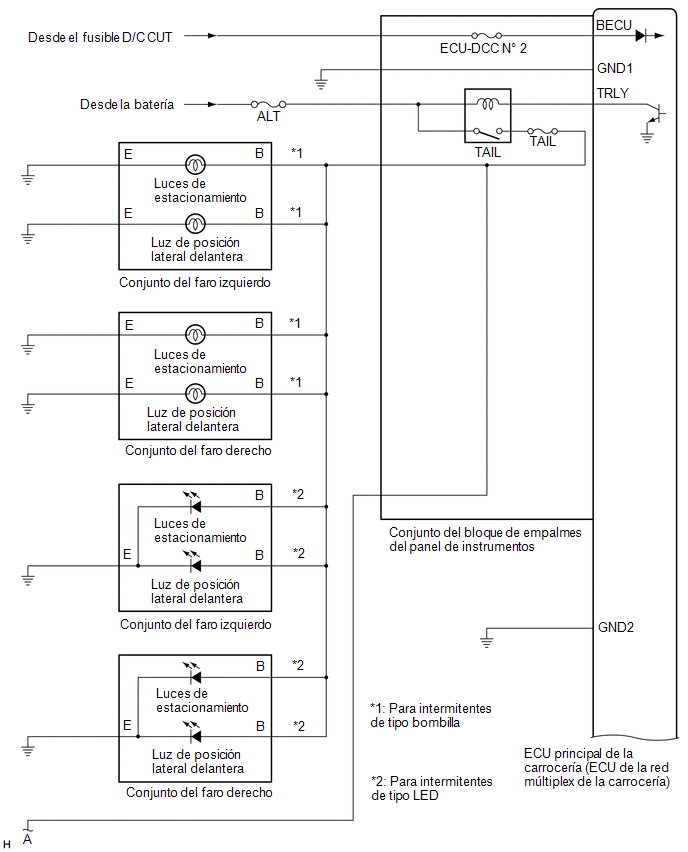

CIRCUITO DEL CONJUNTO DEL FARO (para intermitentes tipo de bombilla)

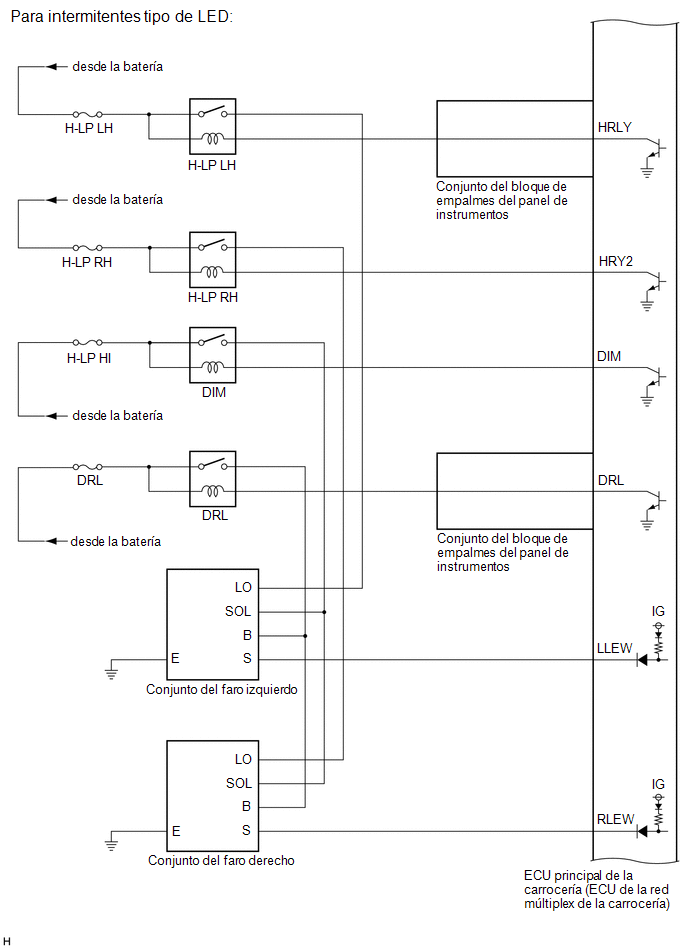

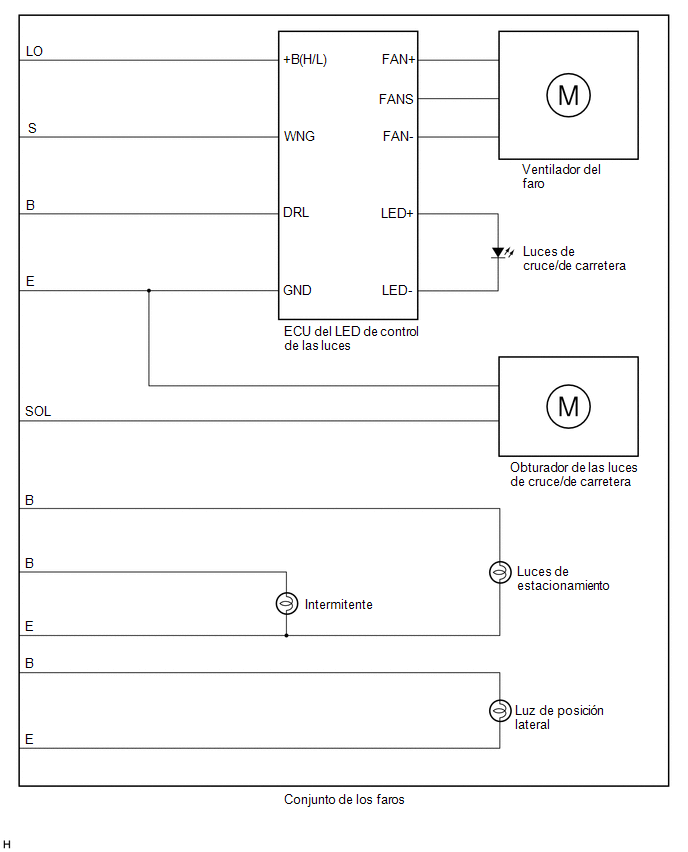

CIRCUITO DEL CONJUNTO DE LOS FAROS (para intermitentes tipo LED)
UbicaciÓn De Las Piezas
CÓmo Proceder Con La LocalizaciÓn De AverÍasCortocircuito a batería en el Circuito del interruptor del freno "B" (P070312)
DESCRIPCIÓN La función del circuito de señal del interruptor de las luces de freno consiste en evitar que el motor se cale cuando se frena bruscamente al conducir en el estado de enclavamiento.
Cuando se pisa el pedal del freno, el conjunto del interruptor de las luces de freno envía una seña ...
UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*1 CONJUNTO DEL ACTUADOR DEL FRENO
- ECU DE CONTROL DE DERRAPE
*2 ECM
ILUSTRACION
*1 CONJUNTO DEL SENSOR
DEL AIRBAG *2
CONJUNTO DE LAS LUCES TESTIGO
*3 CONJUNTO DEL
MEDIDOR COMBINADO - AVISADOR ACUSTIC ...
Componentes
COMPONENTES ILUSTRACION
*A Para la Pantalla de
7 Pulgadas *B
Para la pantalla de 9 pulgadas
*1 CONJUNTO DEL
CONTROL DEL AIRE ACONDICIONADO
*2 CONJUNTO DE LA
MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
*3 SUBCONJUNTO DE
LA MOLDUR ...
