INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL GENERADOR
(a) Instale el conjunto del generador con los 2 pernos.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}

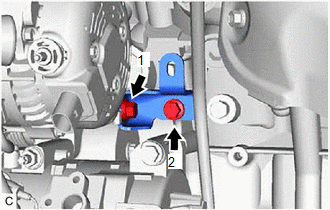

(b) Instale el soporte del conjunto del generador con los 2 pernos en el orden que se muestra en la ilustración. Torque: 20 N·m {204 kgf·cm, 15 ft·lbf} |
|
(c) Coloque el soporte de la abrazadera del mazo de cables con los 2 pernos.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(d) Enganche las 3 abrazaderas del mazo de cables.
(e) Conecte el conector del conjunto del solenoide de control de aceite de distribución del árbol de levas.
(f) Conecte el conector del conjunto del compresor con embrague magnético.
(g) Conecte el conector del conjunto del generador.
(h) Conecte el mazo de cables al terminal B con la tuerca.
Torque:
9.8 N·m {100 kgf·cm, 87 in·lbf}
(i) Cierre la tapa del terminal.
2. INSTALE LA CORREA TRAPEZOIDAL RANURADA
Haga clic aquí
3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL BLOQUE EN V
Haga clic aquí
4. COLOQUE EL CONJUNTO DEL RADIADOR
Haga clic aquí
5. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
