Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION/AVISO/RECOMENDACION

Los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer y colocar las piezas, o al sustituirlas durante la extraccion/colocacion del subconjunto del cable de la antena se muestran a continuacion.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza reemplazada o procedimiento realizado

Procedimientos Necesarios

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la bateria

Realice la calibracion a cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aqui

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aqui

2. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2

Haga clic aqui

3. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3

Haga clic aqui

4. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Sin antena de navegacion:

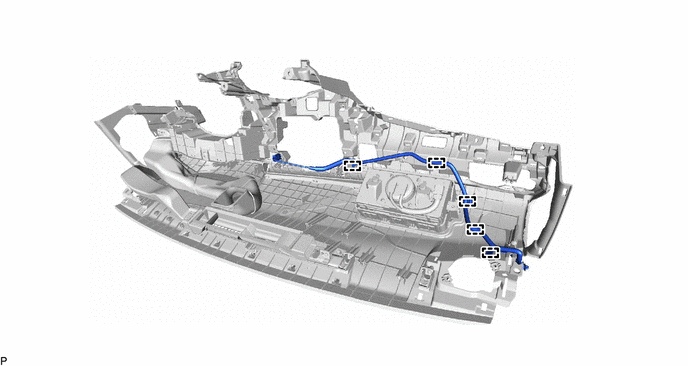

(1) Desenganche las 5 abrazaderas y extraiga el subconjunto del cable de la antena.

(b) Con antena de navegacion:

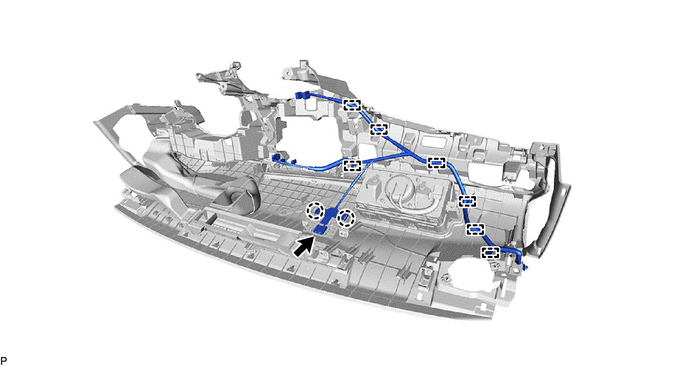

(1) Desconecte el conector.

(2) Desenganche las 2 garras.

(3) Desenganche las 7 abrazaderas y extraiga el subconjunto del cable de la antena.

5. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aqui

6. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2

(a) Quite la cinta adhesiva del conjunto del forro del techo.

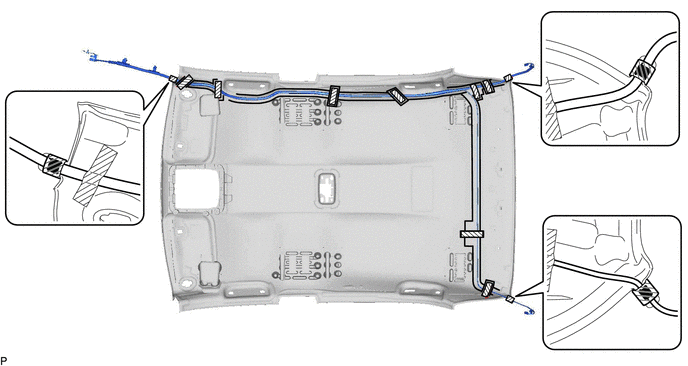

Para techo normal:

Cinta adhesiva

-

-

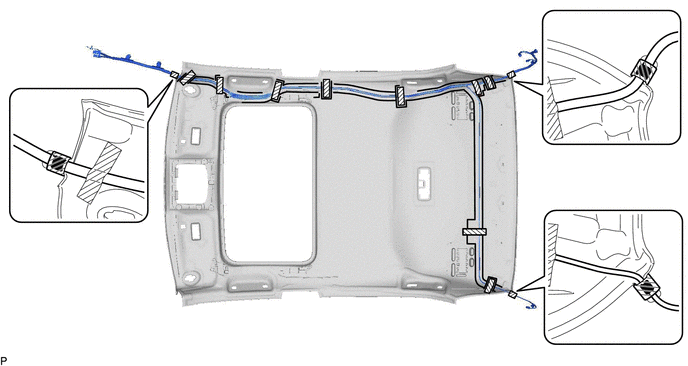

Para techo solar:

Cinta adhesiva

-

-

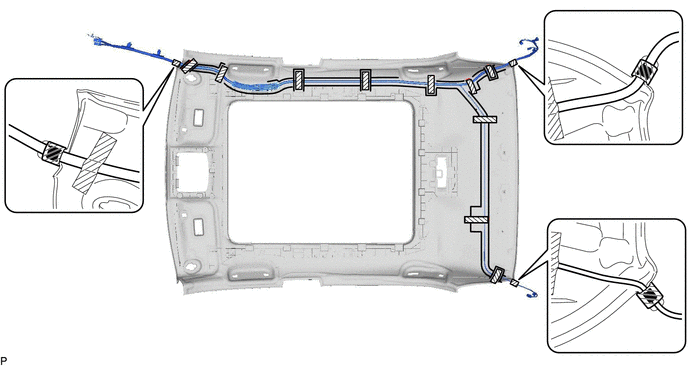

para el techo solar panoramico:

Cinta adhesiva

-

-

(b) Extraiga el subconjunto del cable de la antena No. 2 del conjunto del forro del techo.

7. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5 (con interruptor (SOS) manual)

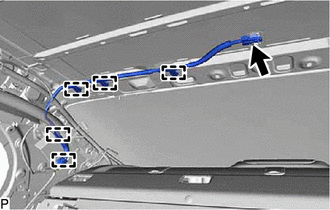

(a) Desconecte el conector.

(b) Desenganche las 5 abrazaderas para extraer el subconjunto del cable de antena No. 5.

Componentes
COMPONENTES ILUSTRACION *A sin antena de navegacion *B Con antena de navegacion *1 SUBCONJUNTO DEL CABLE DE LA ANTENA *2 SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL ...

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5 (con interruptor (SOS) manual) (a) Enganche las 5 abrazaderas para instalar el subconjunto del cable de antena No. 5. ...
