Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5 (con interruptor (SOS) manual)

(a) Enganche las 5 abrazaderas para instalar el subconjunto del cable de antena No. 5.

(b) Conecte el conector.

2. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2

OBSERVACION:

La cinta de butilo y la cinta adhesiva no estan disponibles como piezas de repuesto. Si estas piezas de cinta tienen todavia suficiente adherencia para fijar el subconjunto del cable de antena No. 2 en el conjunto del forro del techo, reutilicelas. Si la cinta adhesiva y/o la cinta de butilo ya no tiene adherencia, aplique cinta nueva siguiendo el procedimiento siguiente.

(a) Coloque cinta de butilo nueva.

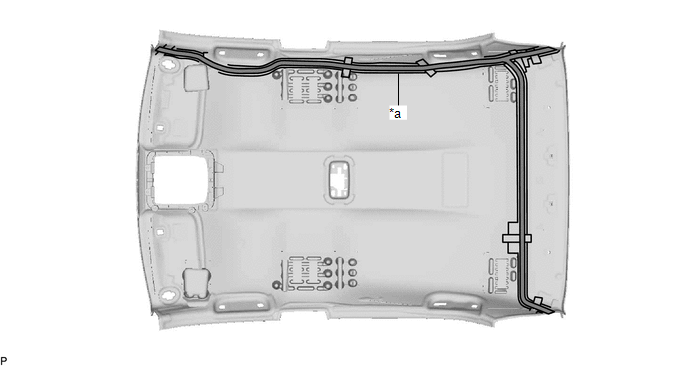

Para techo normal:

*a

Marca

-

-

Cinta de butilo

-

-

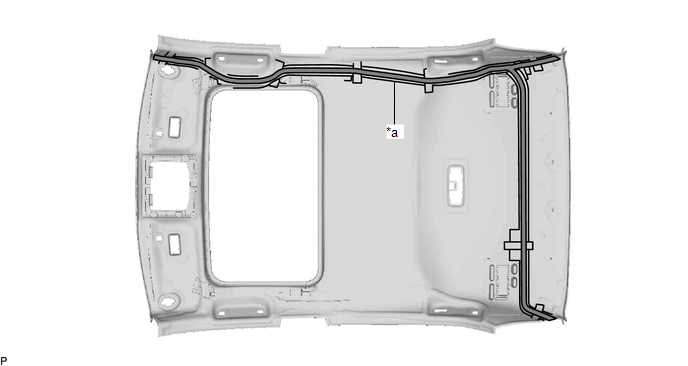

Para techo solar:

*a

Marca

-

-

Cinta de butilo

-

-

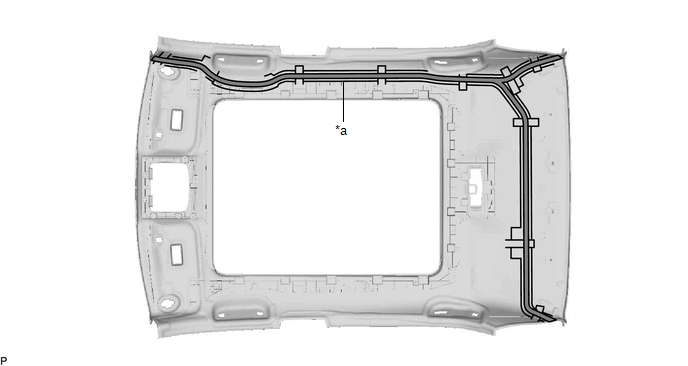

para el techo solar panoramico:

*a

Marca

-

-

Cinta de butilo

-

-

(1) Extraiga la cinta de butilo usada del conjunto del forro del techo.

(2) Prepare la cantidad adecuada de cinta de butilo nueva.

OBSERVACION:

No toque la superficie adhesiva.

(3) Coloque la cinta de butilo sobre el conjunto del forro del techo y al mismo tiempo alinee la cinta con las marcas en el conjunto del forro del techo.

(4) Despegue el papel protector de la cinta de butilo.

(b) Alinee la cinta de marcado (A) en el subconjunto del cable de la antena No. 2 con el saliente del lado delantero del conjunto del forro del techo y coloque cinta alrededor del subconjunto del cable de la antena No. 2 y el saliente del conjunto del forro del techo.

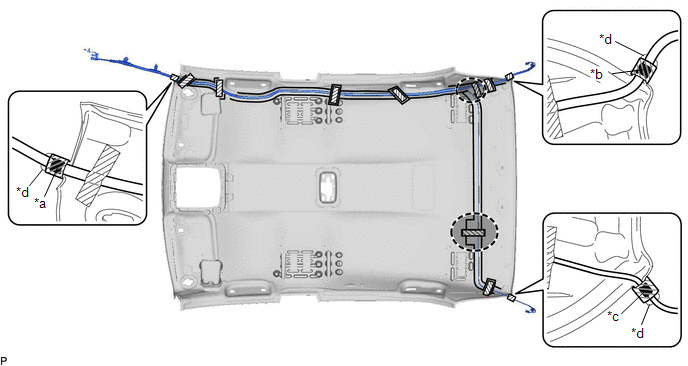

Para techo normal:

*a

Cinta de marcado (A)

*b

Cinta de marcado (B)

*c

Cinta de marcado (C)

*d

Saliente

Cinta adhesiva

Area de ajuste

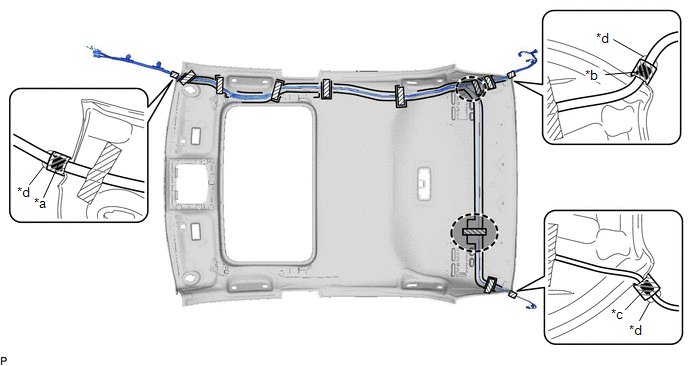

Para techo solar:

*a

Cinta de marcado (A)

*b

Cinta de marcado (B)

*c

Cinta de marcado (C)

*d

Saliente

Cinta adhesiva

Area de ajuste

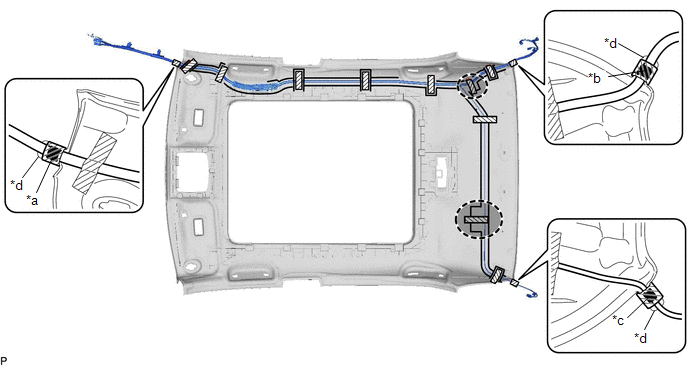

para el techo solar panoramico:

*a

Cinta de marcado (A)

*b

Cinta de marcado (B)

*c

Cinta de marcado (C)

*d

Saliente

Cinta adhesiva

Area de ajuste

(c) Alinee la cinta de marcado (B) en el subconjunto del cable de la antena No. 2 con el saliente del lado trasero del conjunto del forro del techo y coloque cinta alrededor del subconjunto del cable de la antena No. 2 y el saliente del conjunto del forro del techo.

(d) Alinee la cinta de marcado (C) en el subconjunto del cable de la antena No. 2 con el saliente del lado trasero del conjunto del forro del techo y coloque cinta alrededor del subconjunto del cable de la antena No. 2 y el saliente del conjunto del forro del techo.

(e) Coloque el subconjunto del cable de la antena No. 2 en el conjunto del forro del techo.

AVISO:

OBSERVACION:

Fije la longitud adicional del subconjunto del cable de la antena No. 2 en la zona de ajuste.

(f) Aplique la cinta adhesiva tal y como se muestra en la ilustracion para fijar el subconjunto del cable de antena No. 2.

3. INSTALE EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aqui

4. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Sin antena de navegacion:

(1) Enganche las 5 abrazaderas para colocar el subconjunto del cable de la antena.

(b) Con antena de navegacion:

(1) Enganche las 7 abrazaderas para colocar el subconjunto del cable de la antena.

(2) Enganche las 2 garras.

(3) Conecte el conector.

5. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3

Haga clic aqui

6. INSTALE EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2

Haga clic aqui

7. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aqui
