Toyota Camry Manual de reparaciones XV70 (2017-2023): Cable De La Antena Del Cristal De La Ventanilla

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Audio / Video / Cable De La Antena Del Cristal De La Ventanilla

InspecciOn En El VehIculo

INSPECCION EN EL VEHICULO

PROCEDIMIENTO

1. INSPECCIONE EL CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA

(a) Compruebe si hay continuidad en la antena.

OBSERVACION:

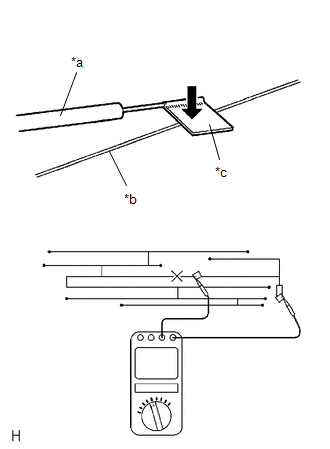

Compruebe la continuidad en el centro de cada hilo de la antena, como se indica en la ilustracion.

AVISO:

  • Cuando limpie el cristal, limpielo en la direccion del cable con un pano suave y seco. Tenga cuidado de no danar el cable. No use detergentes ni productos limpiacristales que contengan ingredientes abrasivos.
  • Cuando mida la resistencia, envuelva la punta de la sonda negativa con papel de aluminio y apriete con el dedo el papel contra el cable, como se indica en la ilustracion.

OK:

Hay continuidad en la antena.

Si el resultado no es el especificado, repare el cable de la antena del cristal de la ventanilla.

*a

Sonda del tester

*b

Cable de la Antena

*c

Papel de aluminio

ReparaciOn

REPARACION

PROCEDIMIENTO

1. REPARE EL CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA

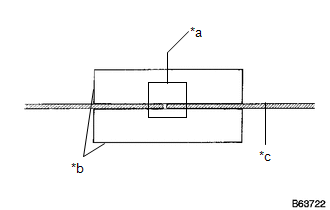

*a

Punto de la reparacion

*b

Cinta adhesiva protectora

*c

Hilo roto

(a) Limpie las puntas rotas del hilo con producto limpiador de grasa, cera y silicona.

(b) Coloque la cinta adhesiva protectora a lo largo de los dos lados del hilo calefactor que hay que reparar.

(c) Mezcle bien el agente de reparacion (pasta Dupont No. 4817 o producto equivalente).

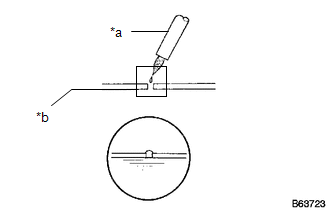

(d) Aplique al hilo una pequena cantidad del producto con un pincel de punta fina.

*a

Pincel de punta fina

*b

Punto de la reparacion

(e) Despues de unos minutos, quite la cinta adhesiva protectora.

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5 (con interruptor (SOS) manual) (a) Enganche las 5 abrazaderas para instalar el subconjunto del cable de antena No. 5. ...
