Componentes
COMPONENTES

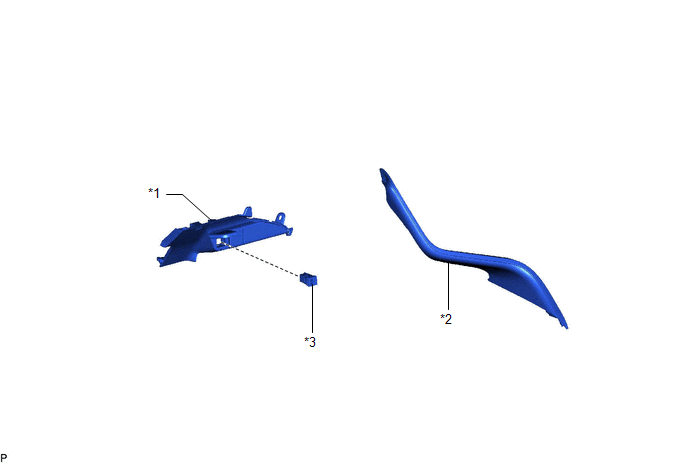

ILUSTRACION
|
*1 | MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS |
*2 | CONJUNTO DE MEDIDORES DEL CAPO NO. 1 |
|
*3 | CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTEREO NO. 1 |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
.gif)
2. RETIRE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTEREO NO. 1

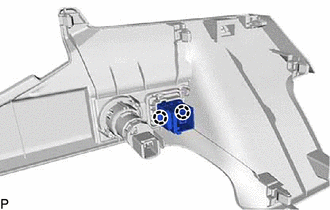

| (a) Desenganche las 2 garras y extraiga el conjunto del adaptador de clavija estereo No. 1. |
|
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTEREO NO. 1
(a) Enganche las 2 garras para colocar el conjunto del adaptador de clavija estereo No. 1.
2. INSTALE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui .gif)
3. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
