Toyota Camry Manual de reparaciones XV70 (2017-2023): Perdida de comunicacion con el modulo secundario de la supervision de punto ciego (U0232)

DESCRIPCION

Este DTC se memoriza cuando el sensor de supervision de punto ciego derecho determina que existe un problema de comunicacion con el sensor de supervision de punto ciego izquierdo.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

U0232

Perdida de comunicacion con el modulo secundario de la supervision de punto ciego

El sensor de supervision de punto ciego (principal) no puede recibir senales del sensor de supervision de punto ciego (secundario).

  • Circuito abierto o cortocircuito en el cable principal del bus de CAN o conector
  • Circuito abierto o cortocircuito en el conector de empalmes No. 5
  • Sensor izquierdo de supervision de punto ciego
  • Circuito de la fuente de alimentacion del sensor izquierdo de supervision de punto ciego
  • Circuito de masa del sensor izquierdo de supervision de punto ciego
  • Sensor de supervision de punto ciego derecho

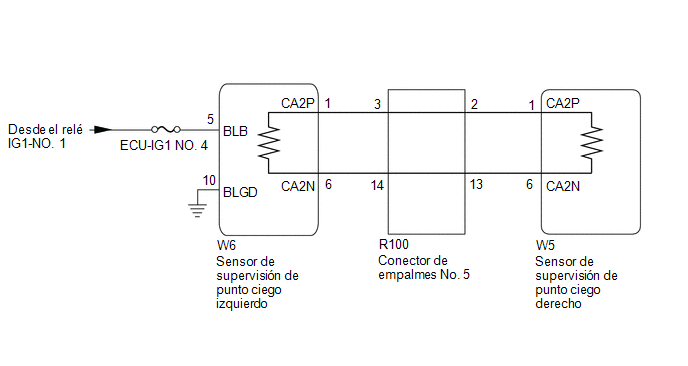

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

OBSERVACION:

PROCEDIMIENTO

1.

CONFIRME EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado

Vaya a

Con sistema de asistencia al freno de estacionamiento

A

Sin sistema de asistencia al freno de estacionamiento

B

B

IR AL PUNTO 3

A

2.

COMPRUEBE SI SE EMITE ALGUN DTC (SISTEMA DE FRENO DE ASISTENCIA AL ESTACIONAMIENTO)

(a) Con el Techstream, compruebe si se emiten DTC siguiendo las instrucciones de la pantalla.

Body Electrical > Clearance Warning > Trouble Codes

Estandar:

El conjunto de la ECU de advertencia de espacio libre no emite los DTC U117787 y U117887 de forma simultanea.

NG

VAYA A SISTEMA DE FRENO DE ASISTENCIA AL ESTACIONAMIENTO (DTC U117787)

OK

3.

INSPECCIONE EL CABLE PRINCIPAL DEL BUS DE CAN

(a) Desactive el interruptor del motor.

(b) Desconecte el cable del terminal negativo (-) de la bateria.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

Resultado

W5-1 (CA2P) - W5-6 (CA2N)

Cable desconectado del terminal negativo (-) de la bateria

De 54 a 69 ?

Inferior a 54 ?: Cortocircuito entre las lineas de bus

70 ? o superior: circuito abierto en las lineas de bus principales

W5-1 (CA2P) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

Inferior a 200 ?: CA2P cortocircuito a masa

W5-6 (CA2N) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

Inferior a 200 ?: CA2N cortocircuito a masa

W5-1 (CA2P) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

Inferior a 6 k?: cortocircuito a CA2P +B

W5-6 (CA2N) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

Inferior a 6 k?: cortocircuito a CA2N +B

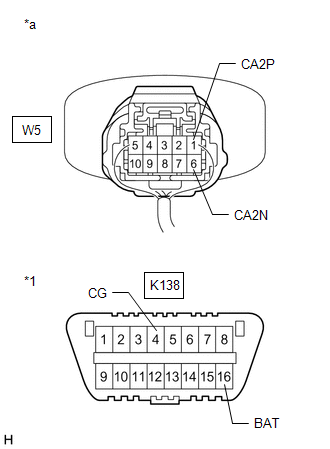

*1

DLC3

*a

Componente con el mazo de cables conectado

(Sensor del sistema de supervision de punto ciego derecho)

(d) Conecte otra vez el cable al terminal negativo (-) de la bateria.

Resultado:

Resultado

Vaya a

OK

A

Circuito abierto en las lineas de bus CAN principales

B

Cortocircuito entre las lineas bus

C

  • Cortocircuito a masa
  • Cortocircuito a +B

D

B

IR AL PUNTO 7

C

IR AL PUNTO 10

D

IR AL PUNTO 13

A

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO - MASA DE LA CARROCERIA)

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO)

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE LOS DTC

(a) Desactive el interruptor del motor.

(b) Active el interruptor del motor (IG).

(c) Compruebe si se emiten DTC.

Body Electrical > Blind Spot Monitor Master > Trouble Codes

OK:

No se emiten DTC.

OK

SIMULACION DE SINTOMAS

Haga clic aqui

NG

SUSTITUYA EL SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO

7.

COMPRUEBE SI HAY UN CIRCUITO ABIERTO EN EL CABLE PRINCIPAL DEL BUS DE CAN (CONECTOR DE EMPALMES NO. 5)

(a) Desconecte el conector de empalmes R100 No. 5.

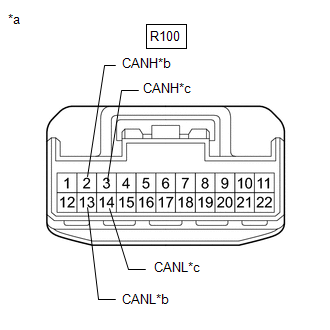

*a

Vista delantera del conector del mazo de cables

(Al conector de empalmes No. 5)

*b

Al cable principal de CAN del sensor derecho de supervision de punto ciego

*c

Al cable principal de CAN del sensor izquierdo de supervision de punto ciego

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R100-3 (CANH) - R100-14(CANL)

Cable desconectado del terminal negativo (-) de la bateria

108 a 132 ?

R100-2 (CANH) - R100-13(CANL)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

Resultado:

Resultado

Vaya a

OK

A

NG (al cable principal de CAN del sensor derecho de supervision de punto ciego)

B

NG (al cable principal de CAN del sensor izquierdo de supervision de punto ciego)

C

A

SUSTITUYA EL CONECTOR DE EMPALMES NO. 5

C

IR AL PUNTO 9

B

8.

COMPRUEBE SI HAY ALGUN CIRCUITO ABIERTO EN EL CABLE PRINCIPAL DEL BUS DE CAN (SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO)

(a) Vuelva a conectar el conector de empalmes R100 No. 5.

(b) Desconecte el conector W5 del sensor derecho de supervision de punto ciego.

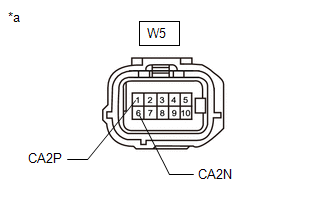

*a

Vista frontal del conector del mazo de cables

(Al sensor de supervision de punto ciego derecho)

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

W5-1 (CA2P) - W5-6 (CA2N)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

REEMPLACE EL SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO

NG

REPARE O SUSTITUYA EL CABLE PRINCIPAL DE CAN O EL CONECTOR (SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO - CONECTOR DE EMPALMES NO. 5)

9.

COMPRUEBE SI HAY ALGUN CIRCUITO ABIERTO EN EL CABLE PRINCIPAL DEL BUS DE CAN (SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO)

(a) Vuelva a conectar el conector de empalmes R100 No. 5.

(b) Desconecte el conector W6 del sensor izquierdo de supervision de punto ciego.

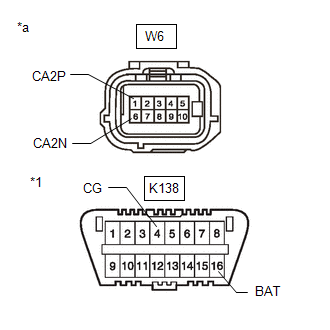

*a

Vista delantera del conector del mazo de cables

(Al sensor izquierdo de supervision de punto ciego)

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

W6-1 (CA2P) - W6-6 (CA2N)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL SENSOR IZQUIERDO DE LA SUPERVISION DE PUNTO CIEGO

NG

REPARE O SUSTITUYA EL CABLE PRINCIPAL DE CAN O EL CONECTOR (SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO - CONECTOR DE EMPALMES No. 5)

10.

COMPRUEBE SI HAY CORTOCIRCUITOS EN LOS CABLES DEL BUS DE CAN (CONECTOR DE EMPALMES NO. 5)

(a) Desconecte el conector de empalmes R100 No. 5.

*a

Vista delantera del conector del mazo de cables

(Al conector de empalmes No. 5)

*b

Al cable principal de CAN del sensor derecho de supervision de punto ciego

*c

Al cable principal de CAN del sensor izquierdo de supervision de punto ciego

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R100-3 (CANH) - R100-14 (CANL)

Cable desconectado del terminal negativo (-) de la bateria

108 a 132 ?

R100-1 (CANH) - R100-12 (CANL)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

Resultado:

Resultado

Vaya a

OK

A

NG (al cable principal de CAN del sensor derecho de supervision de punto ciego)

B

NG (al cable principal de CAN del sensor izquierdo de supervision de punto ciego)

C

A

SUSTITUYA EL CONECTOR DE EMPALMES NO. 5

C

IR AL PUNTO 12

B

11.

COMPRUEBE SI HAY ALGUN CORTOCIRCUITO EN LOS CABLES DEL BUS DE CAN (SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO)

(a) Vuelva a conectar el conector de empalmes R100 No. 5.

(b) Desconecte el conector W5 del sensor derecho de supervision de punto ciego.

*a

Vista frontal del conector del mazo de cables

(Al sensor de supervision de punto ciego derecho)

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

W5-1 (CA2P) - W5-6 (CA2N)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

REEMPLACE EL SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO

NG

REPARE O SUSTITUYA EL CABLE PRINCIPAL DE CAN O EL CONECTOR (SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO - CONECTOR DE EMPALMES NO. 5)

12.

COMPRUEBE SI HAY CORTOCIRCUITOS EN LOS CABLES DEL BUS DE CAN (SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO)

(a) Vuelva a conectar el conector de empalmes R100 No. 5.

(b) Desconecte el conector W6 del sensor izquierdo de supervision de punto ciego.

*a

Vista delantera del conector del mazo de cables

(Al sensor izquierdo de supervision de punto ciego)

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

W6-1 (CA2P) - W6-6 (CA2N)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL SENSOR IZQUIERDO DE LA SUPERVISION DE PUNTO CIEGO

NG

REPARE O SUSTITUYA EL CABLE PRINCIPAL DE CAN O EL CONECTOR (SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO - CONECTOR DE EMPALMES NO. 5)

13.

COMPRUEBE SI HAY CORTOCIRCUITOS EN LOS CABLES DEL BUS DE CAN (CONECTOR DE EMPALMES NO. 5)

(a) Desconecte el conector de empalmes R100 No. 5.

(b) Mida la resistencia segun los valores de la siguiente tabla.

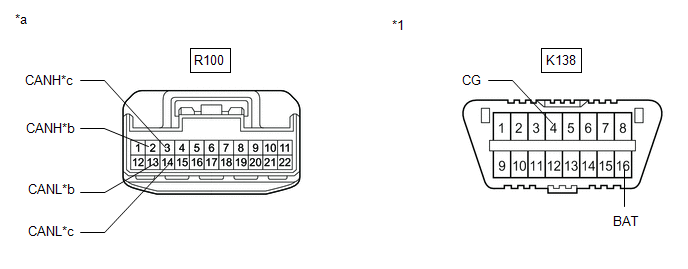

*1

DLC3

-

-

*a

Vista delantera del conector del mazo de cables

(Al conector de empalmes No. 5)

*b

Al cable principal de CAN del sensor derecho de supervision de punto ciego

*c

Al cable principal de CAN del sensor izquierdo de supervision de punto ciego

-

-

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R100-3 (CANH) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

R100-14 (CANL) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

R100-3 (CANH) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

R100-14 (CANL) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

R100-2 (CANH) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

R100-13 (CANL) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

R100-2 (CANH) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

R100-13 (CANL) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

Resultado:

Resultado

Vaya a

OK

A

NG (al cable principal de CAN del sensor derecho de supervision de punto ciego)

B

NG (al cable principal de CAN del sensor izquierdo de supervision de punto ciego)

C

A

SUSTITUYA EL CONECTOR DE EMPALMES NO. 5

C

IR AL PUNTO 15

B

14.

COMPRUEBE SI HAY ALGUN CORTOCIRCUITO EN LOS CABLES DEL BUS DE CAN (SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO)

(a) Vuelva a conectar el conector de empalmes R100 No. 5.

(b) Desconecte el conector W5 del sensor derecho de supervision de punto ciego.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

W5-1 (CA2P) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

W5-6 (CA2N) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

W5-1 (CA2P) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

W5-6 (CA2N) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

*1

DLC3

*a

Vista frontal del conector del mazo de cables

(al sensor de supervision de punto ciego derecho)

OK

REEMPLACE EL SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO

NG

REPARE O SUSTITUYA EL CABLE PRINCIPAL DE CAN O EL CONECTOR (SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO - CONECTOR DE EMPALMES NO. 5)

15.

COMPRUEBE SI HAY CORTOCIRCUITOS EN LOS CABLES DEL BUS DE CAN (SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO)

(a) Vuelva a conectar el conector de empalmes R100 No. 5.

(b) Desconecte el conector W6 del sensor izquierdo de supervision de punto ciego.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

W6-1 (CA2P) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

W6-6 (CA2N) - K138-4 (CG)

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

W6-1 (CA2P) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

W6-6 (CA2N) - K138-16 (BAT)

Cable desconectado del terminal negativo (-) de la bateria

6 k? o superior

*1

DLC3

*a

Vista delantera del conector del mazo de cables

(al sensor izquierdo de supervision de punto ciego)

OK

SUSTITUYA EL SENSOR IZQUIERDO DE LA SUPERVISION DE PUNTO CIEGO

NG

REPARE O SUSTITUYA EL CABLE PRINCIPAL DE CAN O EL CONECTOR (SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO - CONECTOR DE EMPALMES NO. 5)

Perdida de comunicacion con ECM/PCM "A" (U0100,U0125,U0126,U0129,U0142)
DESCRIPCION Estos DTC se almacenan si se produce una averia en el sistema de comunicacion CAN conectado al sensor de supervision de punto ciego. OBSERVACION: Si se memorizan los DTC del sistema de ...

Perdida de comunicacion con el modulo principal de supervision de punto ciego (U0233)
DESCRIPCION Este DTC se almacena cuando el sensor de supervision de punto ciego izquierdo determina que existe un problema de comunicacion con el sensor de supervision de punto ciego derecho. N ...

LEER SIGUIENTE:

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO 2. INSTALE EL SOPORTE DEL AMPLIFICADOR NO. 2 (a) Instale el soporte del amplificador No. 2 con los 2 tornillos. 3. INSTALE EL SOPORTE DEL AMPLIFICADOR NO. 1 (a) Instale el soporte del amplificador No. 1 con ...

ExtracciOn
EXTRACCION PROCEDIMIENTO 1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION Haga clic aqui 2. EXTRAIGA EL SENSOR DE PRESION DEL AIRE ACONDICIONADO (a) Desconecte el conector. (b) Extraiga el sensor de presion del aire acondicionado con una llave de tubo p ...

Ruido
PROCEDIMIENTO 1. COMPRUEBE SI HAY RUIDOS (a) Verifique la direccion de la que procede el ruido (delantera derecha o izquierda, o trasera derecha o izquierda). OK: Se puede determinar la ubicacion de la fuente del ruido. NG IR AL PUNTO 3 OK 2. ...

Categorías

(c) 2023 - 2024 Toyota Camry
