Toyota Camry Manual de reparaciones XV70 (2017-2023): Terminales De La Ecu

TERMINALES DE LA ECU

INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

(a) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Vuelva a enchufar los conectores del conjunto del bloque de empalmes del panel de instrumentos.

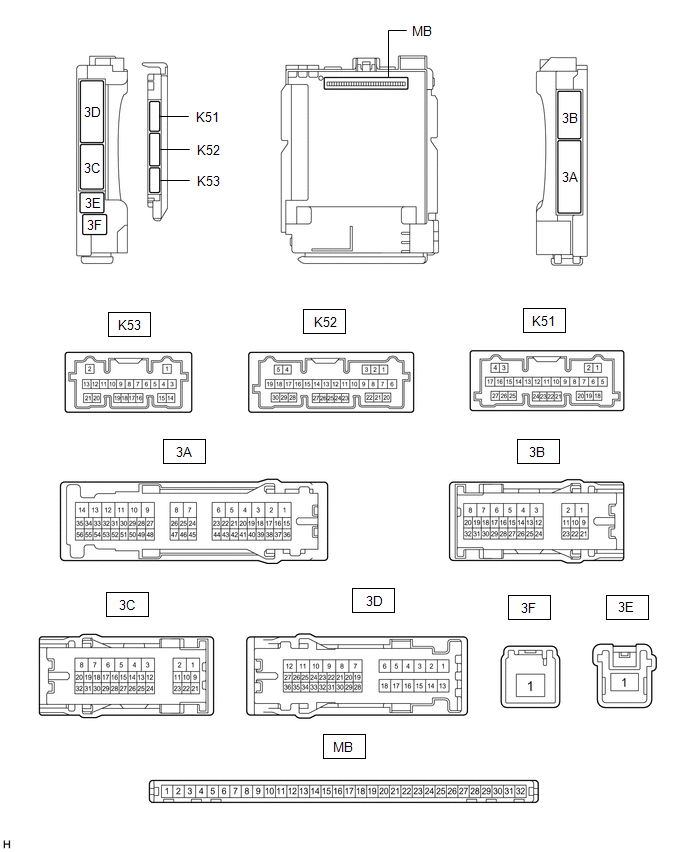

(c) Mida la resistencia y la tension segun los valores de la siguiente tabla.

OBSERVACION:

Mida los valores del lado del mazo de cables con el conector desconectado.

No. de terminal (simbolo)

Color del cableado

Entrada/salida

Descripcion de los terminales

Condicion

Estado especifico

Elemento de la lista de datos relacionado

MB-11 (GND1) - Masa de la carroceria

-

-

Masa

Siempre

Por debajo de 1 ?

-

MB-30 (ACC) - Masa de la carroceria

-

Entrada

Fuente de alimentacion ACC

Interruptor de encendido en posicion ACC

11 a 14 V

ACC SW

Interruptor de encendido en la posicion OFF

Inferior a 1 V

MB-31 (BECU) - Masa de la carroceria

-

Entrada

Fuente de alimentacion de la bateria

Siempre

11 a 14 V

-

MB-32 (IG) - Masa de la carroceria

-

Entrada

Fuente de alimentacion de IG

Interruptor de encendido en la posicion ON

11 a 14 V

IG SW

Interruptor de encendido en la posicion OFF

Por debajo de 1 V

(d) Instale la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) en el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(e) Mida la tension y los impulsos en funcion de los valores de la siguiente tabla.

Terminal N° (simbolo)

Color del cableado

Entrada/salida

Descripcion de los terminales

Condicion

Estado especifico

Elemento de la lista de datos relacionados

3C-29 (BZR) - Masa de la carroceria

L - Masa de la carroceria

Salida

Salida del avisador acustico del sistema inalambrico de cierre centralizado de puertas

El avisador acustico del sistema inalambrico de la prueba activa esta en posicion OFF

Inferior a 1 V

-

El avisador acustico del sistema inalambrico de la prueba activa esta en posicion ON

Generacion de pulsos

K53-11 (PRG) - Masa de la carroceria

B - Masa de la carroceria

Salida

Salida al control de bloqueo de las puertas y al conjunto del receptor del sistema de supervision de la presion de los neumaticos

Llave introducida en el cilindro de la llave de encendido > Llave fuera del cilindro de la llave de encendido

11 a 14 V > Generacion de impulsos > 11 a 14 V

-

K53-10 (RDA) - Masa de la carroceria

R - Masa de la carroceria

Entrada

Entrada del conjunto del cierre centralizado de las puertas y del receptor del sistema de supervision de la presion de los neumaticos

Procedimiento:
  1. Retire la llave del cilindro de la llave de encendido
  2. Cierre todas las puertas
  3. Pulse el interruptor de bloqueo o desbloqueo del subconjunto de fijacion del modulo del transmisor de control de las puertas

11 a 14 V > Generacion de impulsos

-
