EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

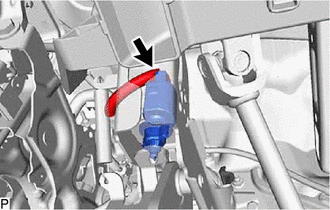

(a) Desconecte el conector.

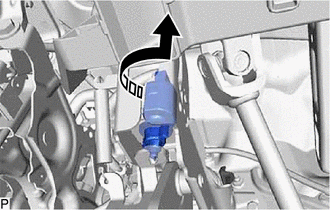

(b) Gire el conjunto del interruptor de la luz de freno en el sentido contrario a las agujas del reloj para extraerlo.

Extraer en esta dirección
