INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

(a) Desconecte el conector A81 del conjunto del interruptor de las luces de freno.

(b) Mida la tensión y la resistencia en el conector del lado del mazo de cables de acuerdo con los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

A81-7 (B) - A81-2 (GND)

Siempre

11 a 14 V

A81-6 (B) - A81-2 (GND)

Interruptor de encendido en posición ON

11 a 14 V

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

A81-2 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, repare o sustituya el mazo de cables o el conector.

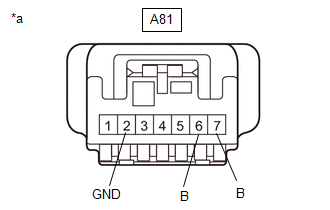

*a

Vista delantera del conector del mazo de cables

(al conjunto del interruptor de las luces de freno)

(c) Conecte el conector A81 del conjunto del interruptor de las luces de freno.

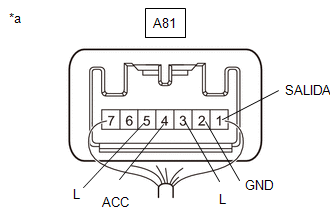

*a

Componente con mazo de cables conectado

(Conjunto del interruptor de las luces de freno)

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

A81-1 (OUT) - A81-2 (GND)

Interruptor de encendido desactivado, pedal del freno sin pisar

Po debajo de 1 V

A81-1 (OUT) - A81-2 (GND)

Interruptor de encendido desactivado, pedal del freno pisado

11 a 14 V

A81-3 (L) - A81-2 (GND)

Interruptor de encendido desactivado, pedal del freno sin pisar

Po debajo de 1 V

A81-3 (L) - A81-2 (GND)

Interruptor de encendido desactivado, pedal del freno pisado

11 a 14 V

A81-4 (ACC) - A81-2 (GND)

Siempre

11 a 14 V

A81-5 (L) - A81-2 (GND)

Interruptor de encendido en ON, pedal del freno sin pisar

11 a 14 V

A81-5 (L) - A81-2 (GND)

Interruptor de encendido en posición ON, pedal del freno pisado

Po debajo de 1 V

Si el resultado no es el especificado, sustituya el conjunto del interruptor de la luz de freno.
