INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

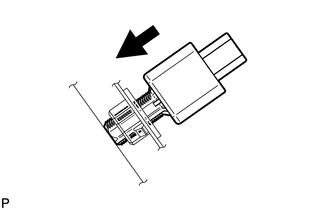

| (a) Inserte el conjunto del interruptor de las luces de freno hasta que el manguito roscado entre en contacto con el pedal. AVISO: Cuando inserte el conjunto del interruptor de las luces de freno, apoye el pedal por atrás para impedir que se hunda dentro. |
|

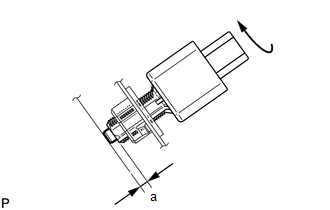

| (b) Gire el conjunto del interruptor de las luces de freno 1/4 de vuelta en sentido hoario para instalarlo. Torque: 1.5 N·m {15 kgf·cm, 13 in·lbf} o menos AVISO: Cuando inserte el conjunto del interruptor de las luces de freno, apoye el pedal por atrás para impedir que se hunda dentro. |
|
(c) Conecte el conector.
(d) Compruebe el saliente del émbolo.
Saliente del émbolo|
Medida | Medida |
|---|---|
|
a | 0.6 a 2.6 mm (0.0236 a 0.102 pulg.) |
(e) Si el saliente no cumple con lo especificado, inspeccione de nuevo la instalación del conjunto del interruptor de las luces de freno y lleve a cabo el ajuste del pedal del freno si fuera necesario.
Haga clic aquí .gif)
AVISO:
No pise ni sostenga el pedal del freno.
2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
ExtracciÓnTabla De COdigos De DiagnOstico
TABLA DE CODIGOS DE DIAGNOSTICO Meter / Gauge System
No. de DTC Elemento
de deteccion Memoria
Nota Articulacion
B132187 Mensaje de
perdida de comunicacion con EMV
DTC almacenado
para conjunto del receptor de radio y pantalla de 9 pulgadas
...
Compruebe si hay un cortocircuito en la línea de Bus 1 a GND
DESCRIPCIÓN Podría haber un cortocircuito entre una de las líneas del bus de CAN y GND cuando no exista resistencia entre el terminal 23 (CA1H) de la ECU de pasarela central (ECU de pasarela de red) y el terminal 4 (CG) del DLC3 o el terminal 8 (CA1L) de la ECU de pasarela central (ECU de pasarel ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la ECU de la bomba de ...
