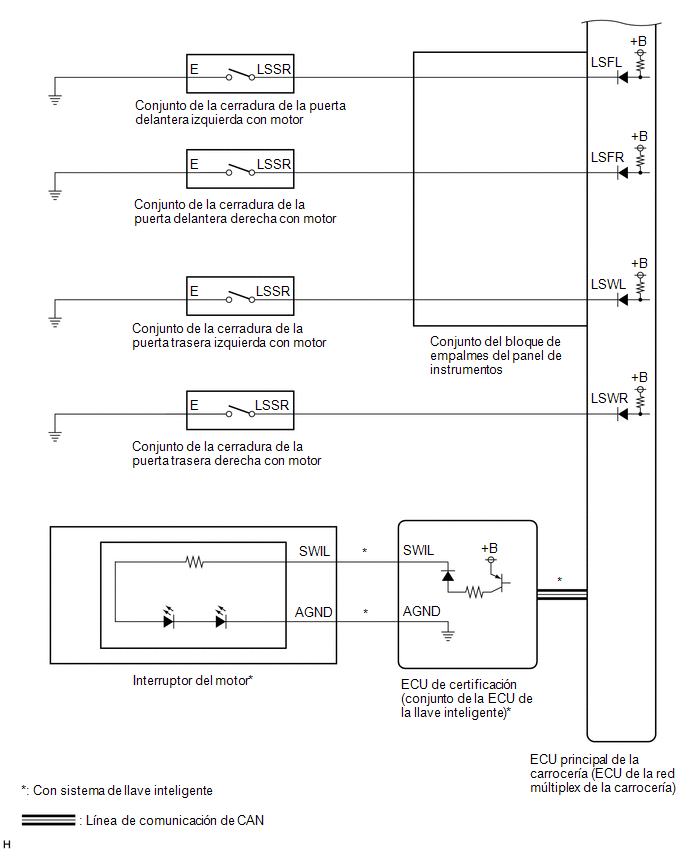

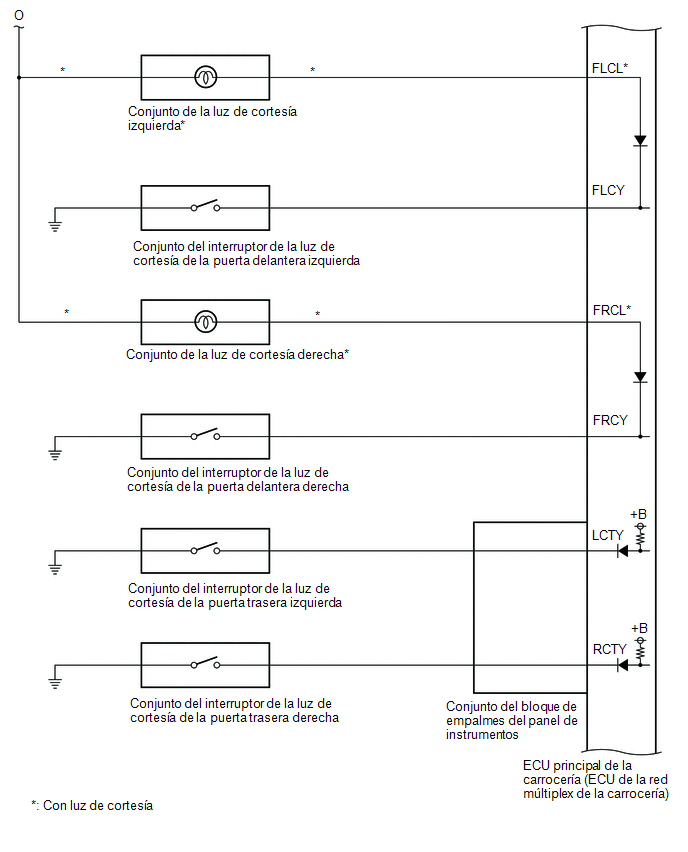

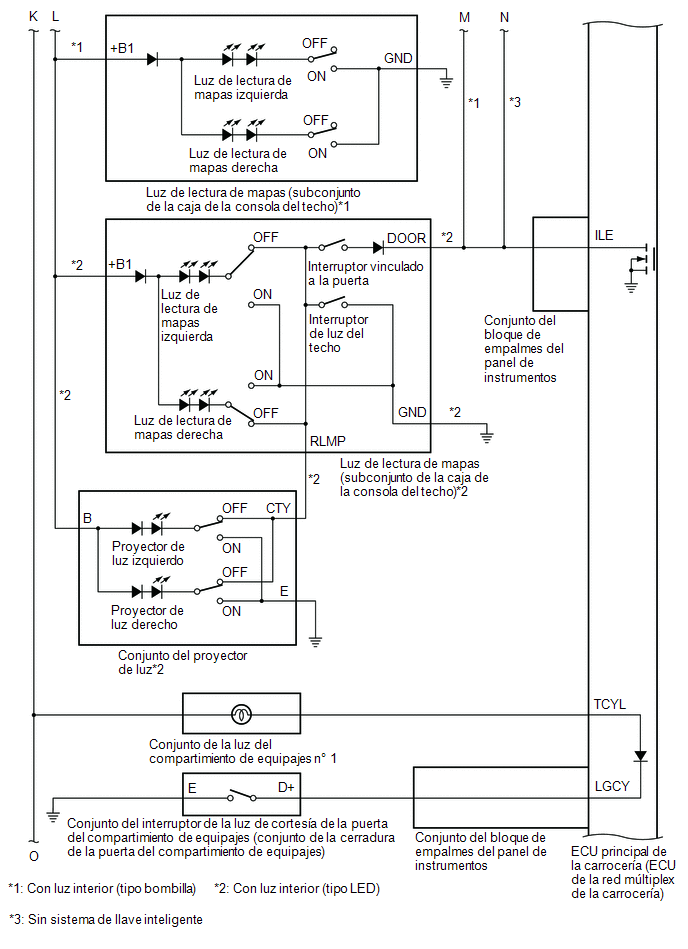

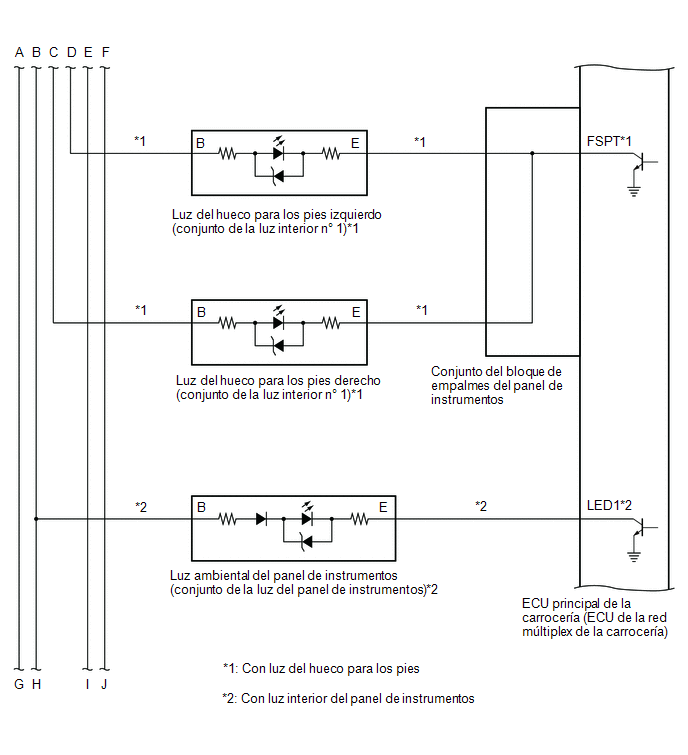

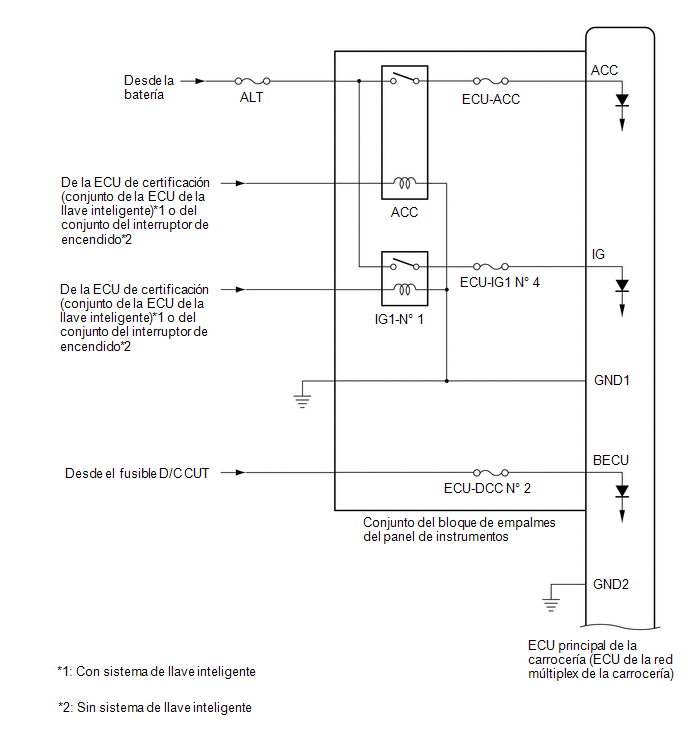

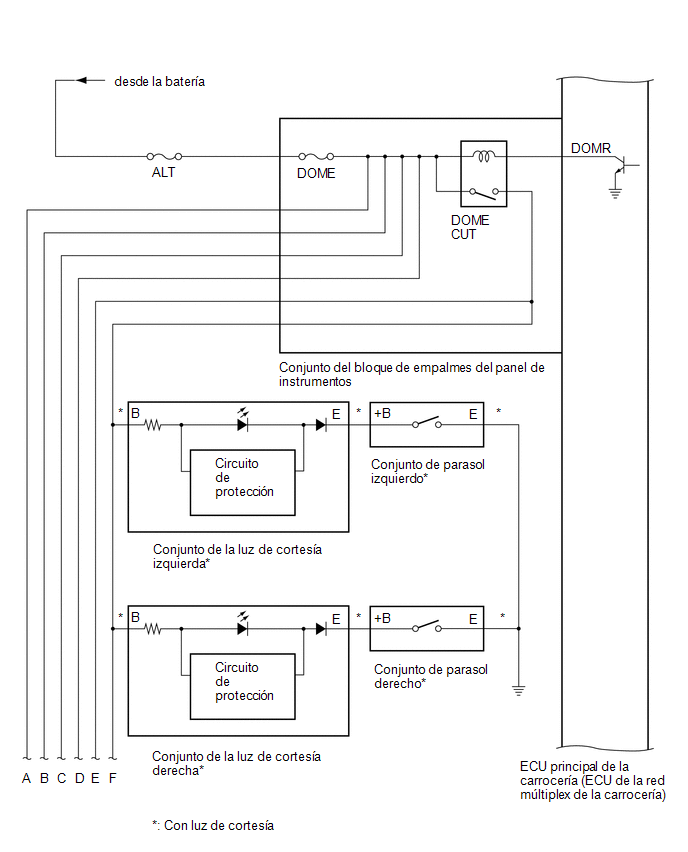

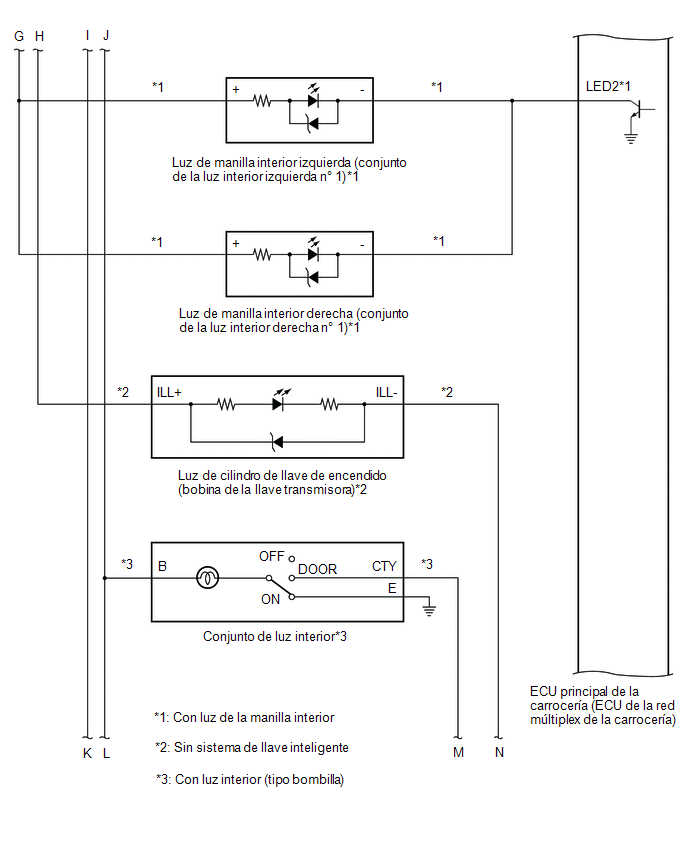

Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

UbicaciOn De Las Piezas

UBICACION DE LAS PIEZAS ILUSTRACION *A Para techo normal *B excepto techo normal *C Con luz interior (tipo LED) *D Con luz interior (tipo bombilla) ...

DescripciOn Del Sistema

DESCRIPCION DEL SISTEMA SISTEMA DE ILUMINACION DE ENTRADA AL VEHICULO (a) El sistema de iluminacion de entrada al vehiculo tiene las siguientes funciones de control: Control Descripcion ...
