Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Exterior del vehículo / Techo Solar/descapotable / Sistema Del Techo Solar PanorÁmico / Diagrama Del Sistema

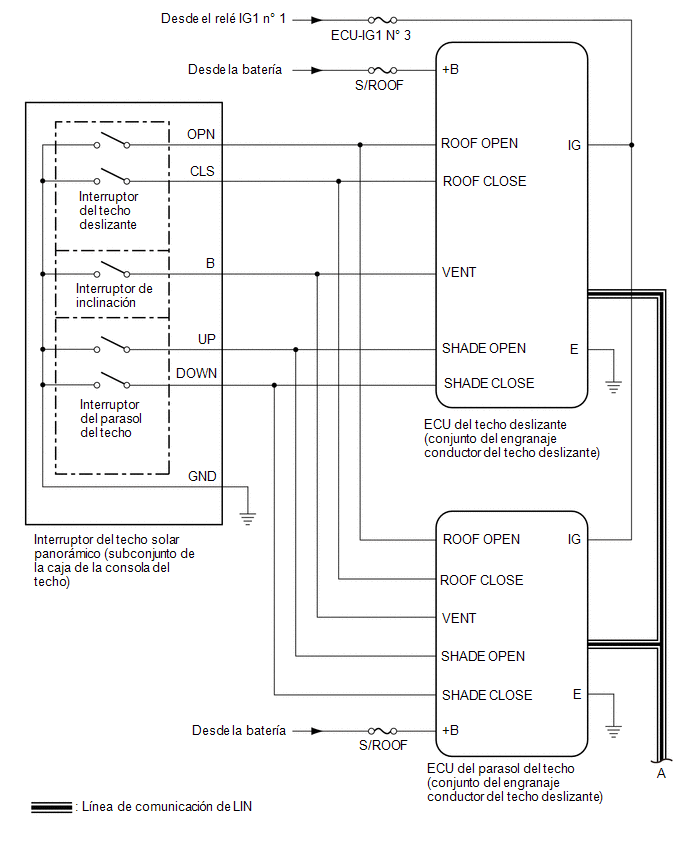

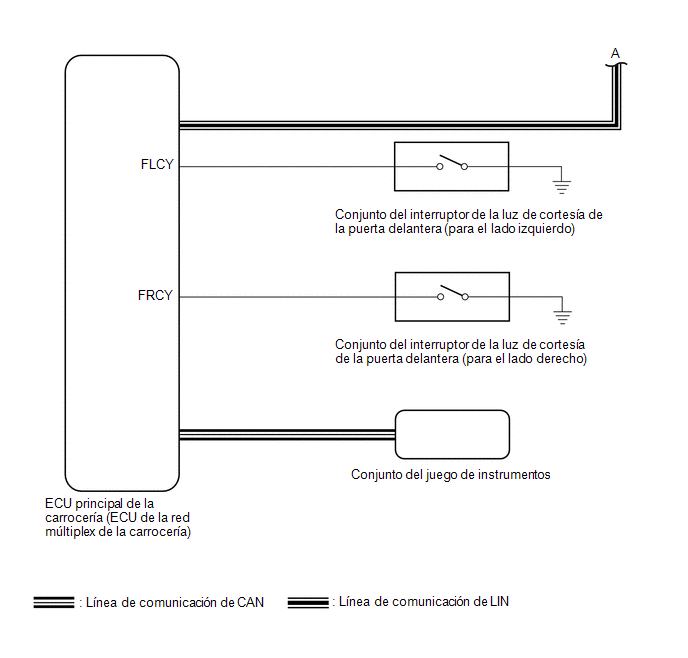

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Línea

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante)
  • Señal de permiso de funcionamiento del techo deslizante
  • Señal IG
  • Señal del conjunto del interruptor de la luz de cortesía de la puerta delantera
  • Señal de velocidad del vehículo

LIN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante)
  • Señal de permiso de funcionamiento del parasol del techo
  • Señal IG
  • Señal de velocidad del vehículo

LIN

ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante)

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Señal de posición del cristal del techo deslizante

LIN

ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante)

ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante)
  • Señal de posición del techo deslizante
  • Señal de marcha atrás del techo deslizante
  • Señal de estado de avería del techo deslizante
  • Señal de estado de disponibilidad de la función automática del techo deslizante

LIN

ECU del parasol del techo (conjunto del engranaje conductor del techo deslizante)

ECU del techo deslizante (conjunto del engranaje conductor del techo deslizante)
  • Señal de posición del parasol del techo
  • Señal de marcha atrás del parasol del techo
  • Señal de estado de avería del parasol del techo

LIN

Conjunto del medidor combinado

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Señal de velocidad del vehículo

CAN

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Conjunto del medidor combinado

Señal de solicitud de advertencia de techo deslizante abierto

CAN
UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo) *2 CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CO ...

DescripciÓn Del Sistema
DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA DEL TECHO DESLIZANTE PANORÁMICO (a) El sistema del techo deslizante panorámico controla el funcionamiento del techo deslizante con la ECU del tech ...
