Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito del relé de las luces traseras

DESCRIPCIÓN

La ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) controla el funcionamiento del relé TAIL.

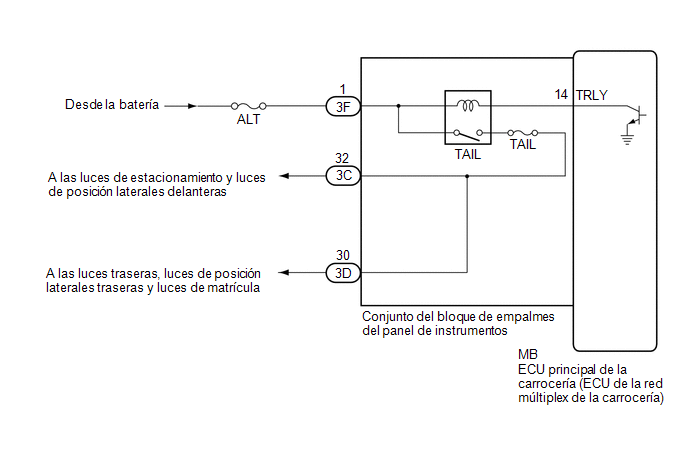

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

PROCEDIMIENTO

1.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Body Electrical / Main Body / Active Test.

(e) Realice la Prueba activa según los datos de la pantalla del Techstream.

Sistema eléctrico de la carrocería > Carrocería principal> Prueba activa

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Taillight Relay

Relé de las luces traseras

OFF u ON

-

Body Electrical > Main Body > Active Test

Pantalla del tester

Taillight Relay

OK:

Las luces traseras se encienden.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

Haga clic aquí

NG

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

(a) Desconecte el conector 3F del conjunto del bloque de empalmes del panel de instrumentos.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

3F-1 - Masa de la carrocería

Siempre

De 11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

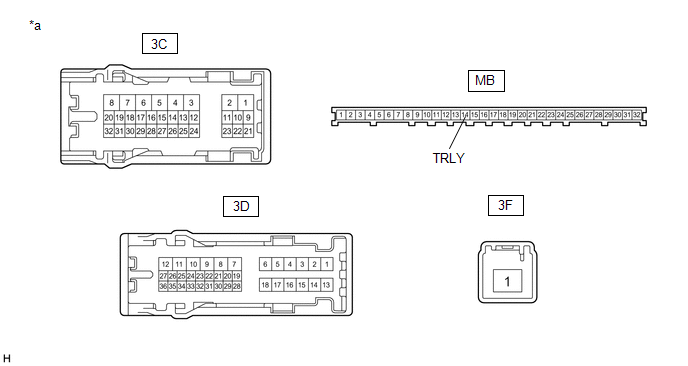

*a

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

-

-

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aquí

(b) Extraiga la ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.

(c) Conecte un cable positivo (+) de la batería al terminal 3F-1.

(d) Conecte el cable negativo (-) de la batería al terminal MB-14 (TRLY).

(e) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

3C-32 - Terminal negativo (-) de la batería

Siempre

De 11 a 14 V

3D-30 - Terminal negativo (-) de la batería

Siempre

De 11 a 14 V

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA).

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aquí
