UBICACIÓN DE LAS PIEZAS

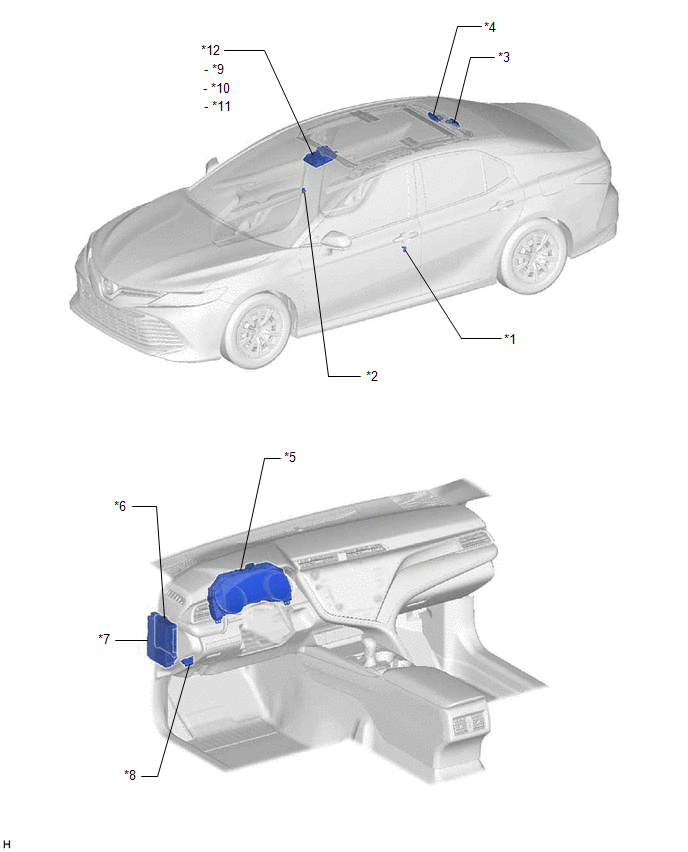

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo) |
*2 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho) |
|
*3 | ECU DEL TECHO DESLIZANTE (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) |
*4 | ECU DEL PARASOL DEL TECHO (CONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) |
|
*5 | CONJUNTO DEL MEDIDOR COMBINADO |
*6 | ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
|
*7 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 3 - FUSIBLE S/ROOF |
*8 | DLC3 |
|
*9 | INTERRUPTOR DEL TECHO DESLIZANTE |
*10 | INTERRUPTOR DEL PARASOL DEL TECHO |
|
*11 | INTERRUPTOR DE INCLINACIÓN |
*12 | INTERRUPTOR DEL TECHO SOLAR PANORÁMICO (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) |
