Toyota Camry Manual de reparaciones XV70 (2017-2023): RelÉ

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Exterior del vehículo / Ventanilla / Cristal / RelÉ

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

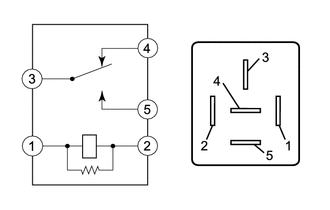

1. INSPECCIONE EL RELÉ DEF

(a) Mida la resistencia según el valor o los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Estado específico

3 - 4

Tensión de la batería aplicada entre los terminales 1 y 2

10 kΩ o superior

3 - 4

No se aplica tensión de la batería entre los terminales

Inferior a 1 Ω

3 - 5

Tensión de la batería aplicada entre los terminales 1 y 2

Inferior a 1 Ω

3 - 5

No se aplica tensión de la batería entre los terminales

10 kΩ o superior

4 - 5

Siempre

10 kΩ o superior

Si el resultado no es el especificado, sustituya el relé DEF.
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho. El procedimiento que se indica a continuación es para ...
