INSTALACION

PRECAUCION / AVISO / OBSERVACION

AVISO:

Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.

Haga clic aqui

PROCEDIMIENTO

1. INSTALE EL SENSOR DE CONTROL DE DETONACIONES

OBSERVACION:

Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de control de detonaciones.

Haga clic aqui

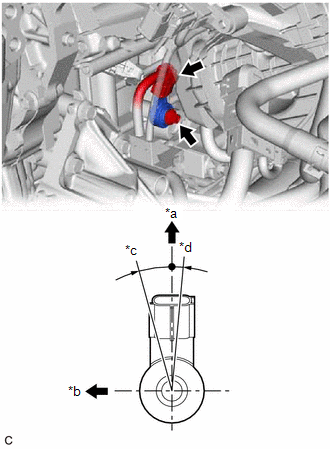

(a) Instale el sensor de control de detonaciones en el subconjunto del bloque de cilindros con el perno de forma que la posicion de instalacion del sensor de control de detonaciones sea la que se muestra en la ilustracion.

Torque:

21 N·m {214 kgf·cm, 15 ft·lbf}

AVISO:

  • Si el sensor de control de detonaciones ha sido golpeado o se ha caido, reemplacelo.
  • Asegurese de que el sensor de control de detonaciones este en la posicion adecuada.

*a

Parte superior

*b

Derecha del vehiculo

*c

15°

*d

5°

(b) Conecte el conector del sensor de control de detonaciones.

2. INSTALE EL CONJUNTO DEL GENERADOR

Haga clic aqui

3. LLEVE A CABO LA INICIALIZACION

(a) Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de control de detonaciones.

Haga clic aqui
