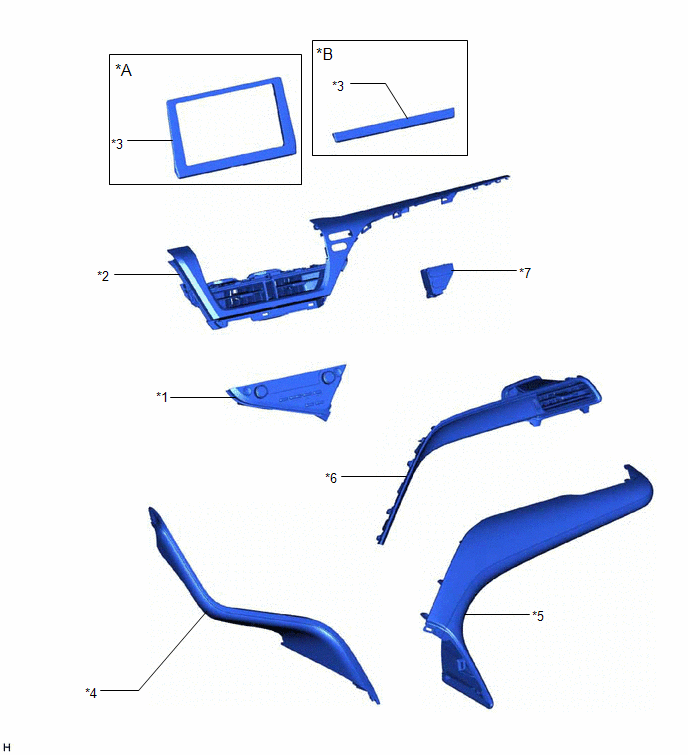

COMPONENTES
ILUSTRACION
|
*A | Para la Pantalla de 7 Pulgadas | *B |
Para la pantalla de 9 pulgadas |
|
*1 | CONJUNTO DEL CONTROL DEL AIRE ACONDICIONADO |
*2 | CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
|
*3 | SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*4 | CONJUNTO DE MEDIDORES DEL CAPO NO. 1 |
|
*5 | SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2 |
*6 | CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3 |
|
*7 | INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO) |
- | - |
ExtracciOnComponentes
COMPONENTES ILUSTRACIÓN
*1 CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
*2 BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA
*3 CONJUNTO DEL COJÍN DEL ASIENTO TRASERO
*4 GANCHO DE BLOQUEO DEL C ...
Mensaje faltante por pérdida de comunicación con ECM/PCM "A" (U010087)
DESCRIPCIÓN La unidad de control del motor y la unidad de control de la transmisión se encuentran dentro del ECM. La unidad de control del motor se intercomunica con la ECU de control de transmisión a través de la comunicación CAN.
Si existe un problema en dicha intercomunicación, el ECM alm ...
Cortocircuito a la batería del Solenoide de control de presión "C" (P079512)
DESCRIPCIÓN El ECM realiza el cambio de marchas activando y desactivando las válvulas solenoide (SL1. SL2. SL3. SL4. SL5 y SL6).
Si se produce un circuito abierto o un cortocircuito en algún circuito de las válvulas solenoide, el ECM controla la válvula solenoide normal restante para permitir ...
