EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
.gif)
2. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS No. 2
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aqui
5. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 7 pulgadas)
Haga clic aqui
6. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 9 pulgadas)
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
8. EXTRAIGA EL INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

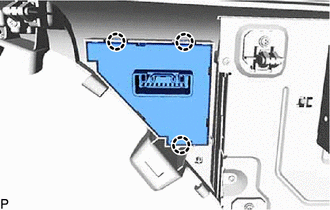

(a) Desenganche las 3 garras y extraiga el indicador de advertencia del cinturon de seguridad (conjunto de luces testigo).
Componentes
InspecciOnExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuacion es para el lado izquierdo.
PROCEDIMIENTO 1. DESCONECTE LA BANDA
PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuacion es para el lado izquierdo.
PROCEDIMIENTO 1. INSTALE EL RETEN DEL SENSOR
ULTRASONICO DE LA ESQUINA TRASERA
OBSER ...
Circuito de interruptor de la luz de cortesia de la puerta del
compartimiento de equipajes
DESCRIPCION La ECU principal de la carroceria (ECU
de la red multiplex de la carroceria) recibe una senal de apertura/cierre de
la puerta del compartimiento de equipajes procedente del interruptor de la
luz de cortesia de la puerta del compartimiento de equipajes (conjunto de la
cerradura de ...
