INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LAS LUCES TESTIGO

(a) Aplique tension de la bateria al conector como se indica en la siguiente tabla.

OK:

Conexion de la bateria

Resultado

Terminal positivo (+) de la bateria - Terminal 10

Terminal negativo (-) de la bateria - Terminal 3

El indicador de advertencia del cinturon de seguridad del asiento trasero derecho se enciende

Terminal positivo (+) de la bateria - Terminal 10

Terminal negativo (-) de la bateria - Terminal 2

El indicador de advertencia del cinturon de seguridad del asiento trasero central se enciende

Terminal positivo (+) de la bateria - Terminal 10

Terminal negativo (-) de la bateria - Terminal 1

El indicador de advertencia del cinturon de seguridad del asiento trasero izquierdo se enciende

Si el resultado no es el especificado, cambie el conjunto del testigo.

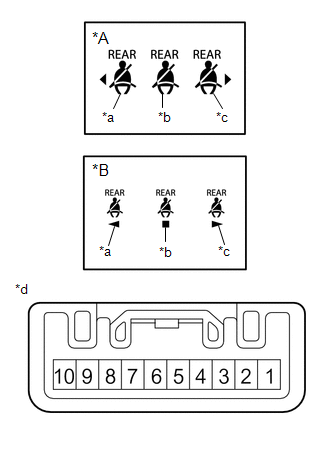

*A

Para la Pantalla de 7 Pulgadas

*B

para la pantalla de 8 pulgadas

*a

Indicador de advertencia del cinturon de seguridad del asiento trasero izquierdo

*b

Indicador de advertencia del cinturon de seguridad del asiento trasero central

*c

Indicador de advertencia del cinturon de seguridad del asiento trasero derecho

*d

Componente sin mazo de cables conectado

(Conjunto de las luces testigo)
