DESCRIPCIÓN
Elemento de detección | Síntoma |
Área afectada |
---|---|---|
Modo de interrupción de la comunicación del amplificador del aire acondicionado |
Se cumple cualquiera de las siguientes condiciones:
|
|

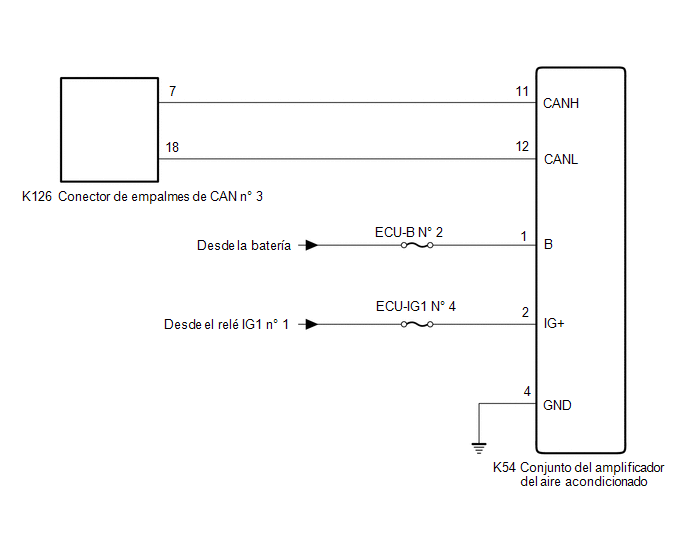

DIAGRAMA DE CABLEADO
PRECAUCIÓN/AVISO/SUGERENCIA
ADVERTENCIA:
Cuando lleve a cabo el patrón de conducción para confirmación, obedezca todos los límites de velocidad y las normas de tráfico.
AVISO:
Haga clic aquí
Haga clic aquí
Procedimiento de revisión de los DTC: conecte el interruptor de encendido y espere 1 minuto o más. A continuación, accione el sistema en el que se sospecha que hay una avería y conduzca el vehículo a, como mínimo, 60 km/h (37 mph) durante, al menos, 5 minutos.
Haga clic aquí
OBSERVACIÓN:
PROCEDIMIENTO
1. | VERIFIQUE SI HAY UN CIRCUITO ABIERTO EN LA LÍNEA BUS DE CAN (LÍNEA SECUNDARIA DEL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO) |
(a) Desconecte el cable del terminal negativo (-) de la batería.

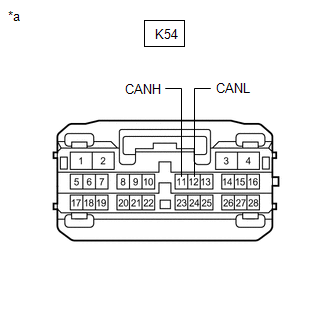

(b) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.
(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
NG | ![]() | REPARE O REEMPLACE LAS LÍNEAS SECUNDARIAS O EL CONECTOR DE CAN (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO) |
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN) |

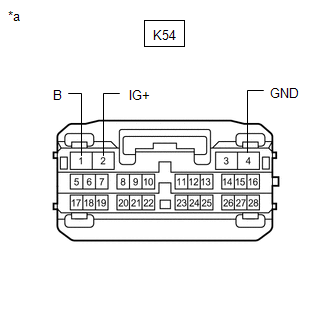

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
|
(b) Conecte otra vez el cable al terminal negativo (-) de la batería.
(c) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester | Condición |
Condición especificada |
---|---|---|
K54-1 (B) - Masa de la carrocería |
Siempre | 11 a 14 V |
K54-2 (IG+) - Masa de la carrocería |
Interruptor de encendido en ON |
11 a 14 V |
OK | ![]() | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO Haga clic aquí |
NG | ![]() | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN) |
