COMPONENTES

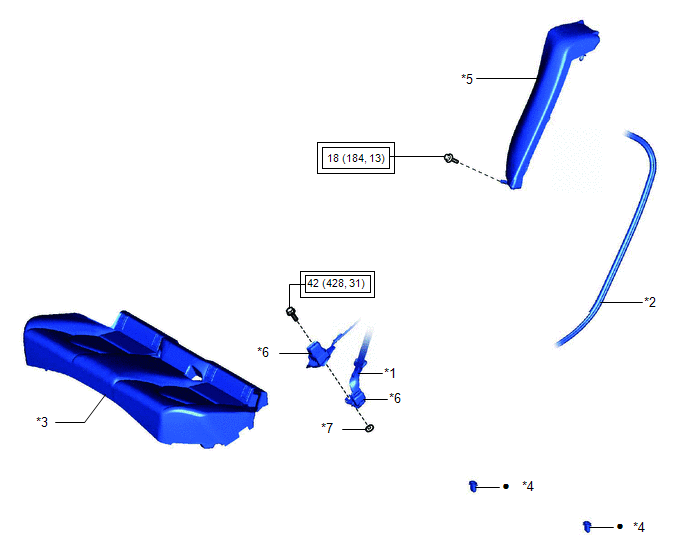

ILUSTRACIÓN
|
*1 | CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA |
|
*3 | CONJUNTO DEL COJÍN DEL ASIENTO TRASERO |
*4 | GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO |
|
*5 | CONJUNTO DEL RESPALDO TRASERO |
*6 | CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |

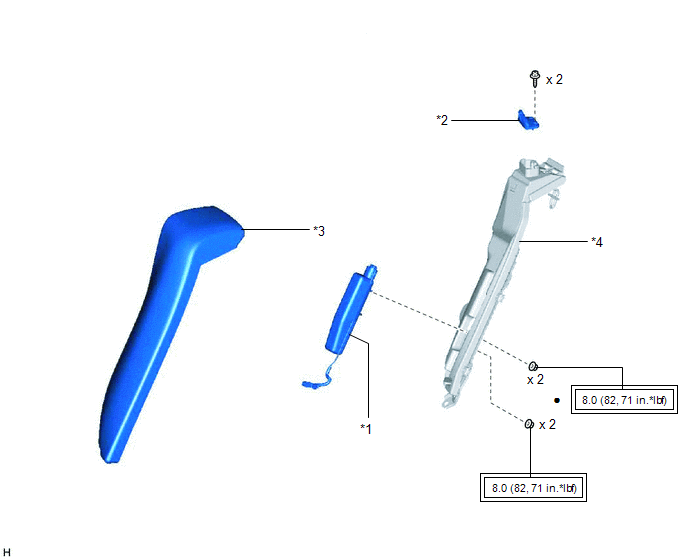

ILUSTRACIÓN
|
*1 | CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO |
*2 | GUÍA DEL CINTURÓN DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO |
|
*3 | FUNDA DEL RESPALDO LATERAL DEL ASIENTO TRASERO CON ALMOHADILLA |
*4 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO LATERAL DEL ASIENTO TRASERO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
InspecciÓn En El VehÍculoAveria en el procesador de lectura/escritura de la informacion de la ECU del aire acondicionado (B15F5)
DESCRIPCION Este DTC se memoriza cuando los elementos controlados por el conjunto del amplificador del aire acondicionado no se pueden personalizar a traves de la pantalla de personalizacion del vehiculo del sistema audiovisual.
OBSERVACION: El conjunto del amplificador del aire acondicionado contr ...
Transceptor de Telematica desconectado (B15DB)
DESCRIPCION Si el conjunto del receptor de radio y pantalla no puede detectar el DCM (transceptor de la unidad telematica) durante un cierto periodo de tiempo (90 segundos) despues de colocar el interruptor del motor en posicion ON (ACC) y dicho conjunto confirma que la informacion falta comprobando ...
Motor
MOTOR OBSERVACIÓN: Lleve a cabo estos procedimientos después de que el motor se haya enfriado.
INSPECCIONE LA CORREA DE TRANSMISIÓN (a) Inspeccione la correa de transmisión.
A25A-FKS: haga clic aquí 2GR-FKS: Haga clic aquí
INSPECCIONE EL ACEITE DEL MOTOR
(a) Compruebe el aceite de ...
