COMPONENTES

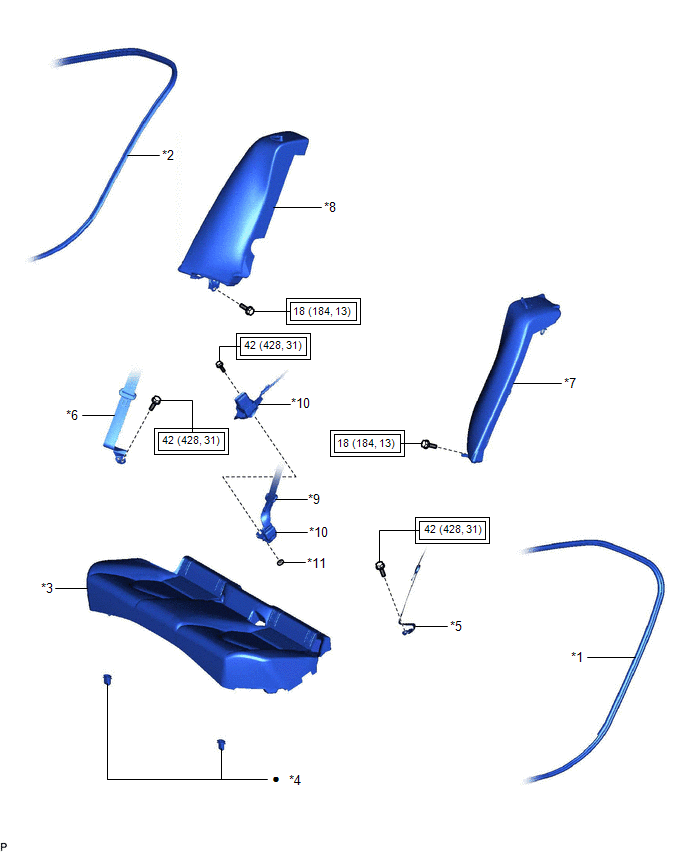

ILUSTRACION
|
*1 | BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
*2 | BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
|
*3 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO | *4 |
GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
|
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO |
*8 | CONJUNTO DEL RESPALDO TRASERO DERECHO |
|
*9 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*10 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*11 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

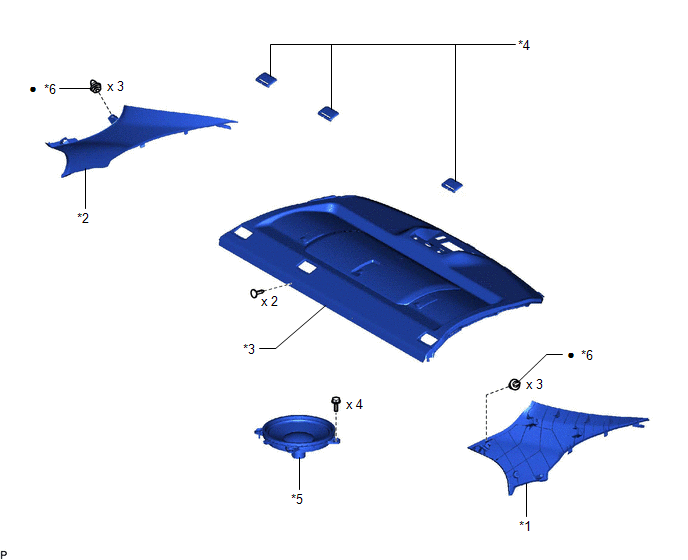

ILUSTRACION
|
*1 | EMBELLECEDOR INTERIOR IZQUIERDO DEL LATERAL DEL TECHO |
*2 | EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO |
|
*3 | CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE |
*4 | CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO |
|
*5 | CONJUNTO DEL ALTAVOZ DE COMPONENTES ESTEREO TRASERO |
*6 | CLIP |
|
? | Pieza no reutilizable | - |
- |
ExtracciOnDesmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO
(a) Extraiga el conjunto de la válvula de retención de vacío del freno del conjunto del servofreno.
(b) Extraiga el ojal de la válvula de retención del conjunto del servofreno.
2. EXTRAIGA EL ...
ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN
Haga clic aquí 2. EXTRAIGA LA CUBIERTA DE LA COLUMNA DE DIRECCIÓN SUPERIOR
Haga clic aquí 3. EXTRAIGA EL INTERRUPTOR DE LOS INTERMITENTES
(a) Extraiga los 2 tonillos.
...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (de ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado, o sustituido las piezas durante la extracción/instalación del subco ...
