Componentes
COMPONENTES

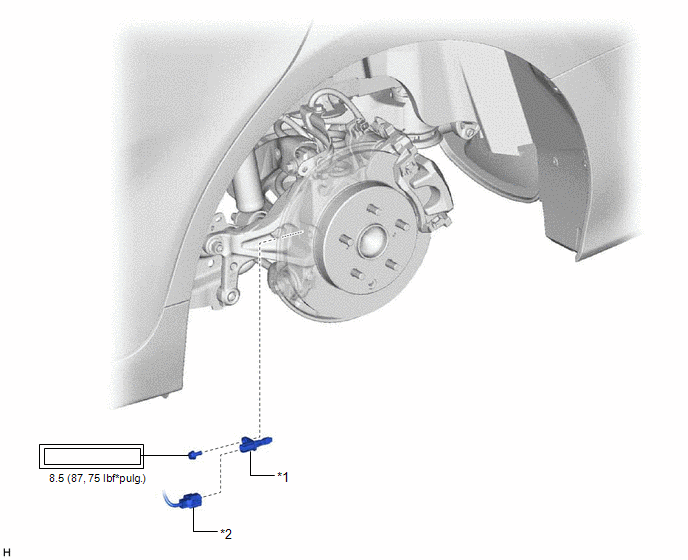

ILUSTRACIÓN
*1 | SENSOR DE CONTROL DE DERRAPE TRASERO |
*2 | CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2 |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
2. EXTRAIGA EL SENSOR DE CONTROL DE DERRAPE TRASERO

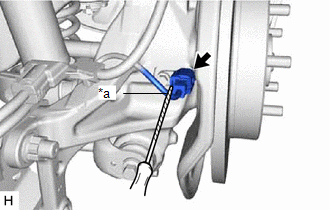

(a) Utilice un destornillador con la punta envuelta con cinta protectora para desconectar el conector del conjunto del cable del freno de estacionamiento No. 2 del sensor de control de derrape trasero. AVISO:
|
|

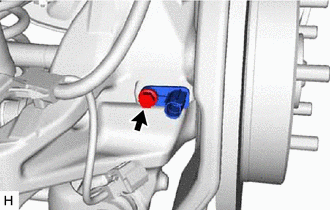

(b) Extraiga el perno y el sensor de control de derrape trasero del subconjunto del soporte del eje trasero. AVISO:
|
|
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE EL SENSOR DE CONTROL DE DERRAPE TRASERO
(a) Instale el sensor de control de derrape trasero en el subconjunto del soporte del eje trasero con el perno.
Torque:
8.5 N·m {87 kgf·cm, 75 in·lbf}
AVISO:
(b) Conecte el conector del conjunto del cable del freno de estacionamiento No. 2 al sensor de control de derrape trasero.
2. COLOQUE LA RUEDA TRASERA
Haga clic aquí
3. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD
Haga clic aquí
