INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN/AVISO/OBSERVACIÓN

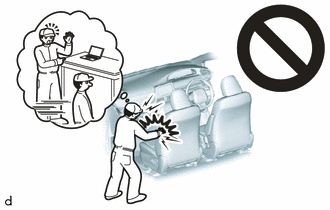

ADVERTENCIA:
Asegúrese de seguir correctamente los procedimientos de extracción e instalación del conjunto del sensor del airbag.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL SENSOR DEL AIRBAG (vehículos no implicados en una colisión)
(a) Compruebe el sistema de diagnóstico.
Haga clic aquí
.gif)
2. INSPECCIONE EL CONJUNTO DEL SENSOR DEL AIRBAG (para vehículos implicados en una colisión cuyo airbag no se ha desplegado)
(a) Compruebe el sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos en el conjunto del sensor del airbag instalado en el vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del sensor del airbag por uno nuevo.
3. INSPECCIONE EL CONJUNTO DEL SENSOR DEL AIRBAG (para vehículos implicados en una colisión cuyo airbag se ha desplegado)
(a) Sustituya el conjunto del sensor del airbag.
OBSERVACIÓN:
Tras el despliegue de alguna de las piezas del SRS, el conjunto del sensor del airbag debe sustituirse, ya que habrá recibido un impacto.
Componentes
ExtracciÓnCortocircuito a batería en el circuito de control del solenoide de retención del ABS de la rueda delantera izquierda (C12A512,...,C12B049)
DESCRIPCIÓN Las válvulas solenoides y el relé del solenoide del ABS están integrados en el conjunto del actuador del freno.
La válvula solenoide delantera izquierda controla la presión del líquido de frenos del cilindro de la rueda delantera izquierda del vehículo.
Cuando se almacena est ...
InspecciOn
INSPECCION PROCEDIMIENTO 1.
INSPECCIONE LA LUZ DE MANILLA INTERIOR IZQUIERDA (CONJUNTO DE LA LUZ
INTERIOR IZQUIERDA N° 1)
*a Componente sin mazo de cables conectado
(Luz de manilla interior izquierda (conjunto de la luz interior
izquierda No. 1)) (a) Aplique
tension de la ...
DescripciÓn Del Sistema
DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA DE CONTROL DEL ELEVALUNAS ELÉCTRICO
(a) El sistema de control del elevalunas eléctrico controla su funcionamiento mediante los conjuntos de motores de los reguladores del elevalunas eléctrico. Los controles principales de este sistema son el con ...
