COMPONENTES

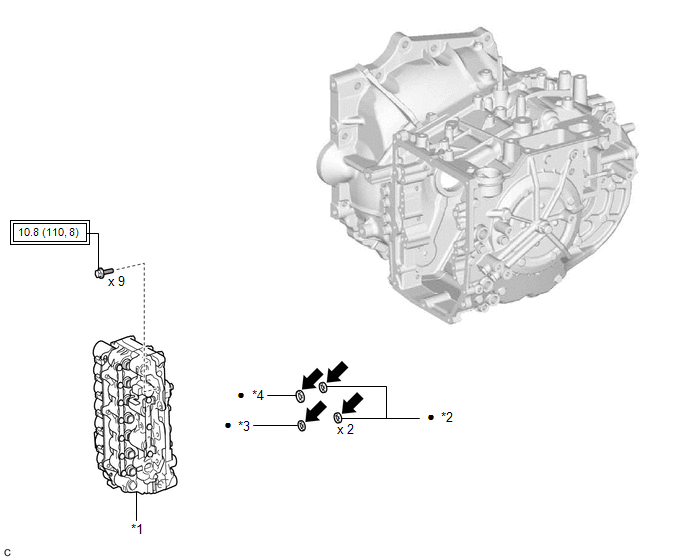

ILUSTRACIÓN
|
*1 | CONJUNTO DEL CUERPO DE LA VÁLVULA DE LA TRANSMISIÓN |
*2 | JUNTA DE LA CAJA DEL TRANSEJE |
|
*3 | JUNTA DE LA TAPA DE LA BOMBA DE ACEITE DELANTERA No. 1 |
*4 | JUNTA DE LA TAPA DE LA BOMBA DE ACEITE DELANTERA No. 2 |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
.png) |
ATF WS original de Toyota |
- | - |

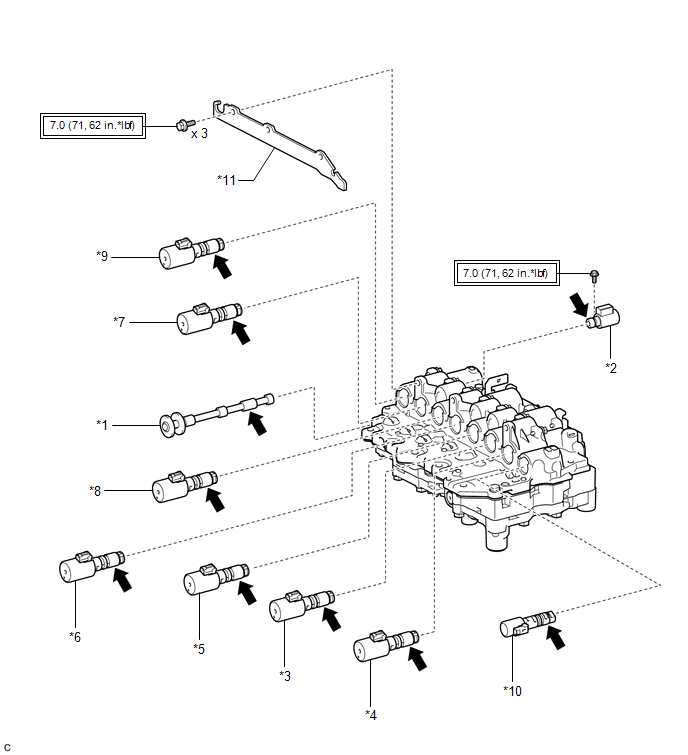

ILUSTRACIÓN
|
*1 | VÁLVULA MANUAL |
*2 | VÁLVULA SOLENOIDE (SL) |
|
*3 | VÁLVULA SOLENOIDE (SL1) |
*4 | VÁLVULA SOLENOIDE (SL2) |
|
*5 | VÁLVULA SOLENOIDE (SL3) |
*6 | VÁLVULA SOLENOIDE (SL4) |
|
*7 | VÁLVULA SOLENOIDE (SL5) |
*8 | VÁLVULA SOLENOIDE (SL6) |
|
*9 | Válvula solenoide (SLU) |
*10 | Válvula solenoide (SLT) |
|
*11 | PLACA DE SUJECIÓN DEL SOLENOIDE |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
|
ATF WS original de Toyota |
