COMPONENTES

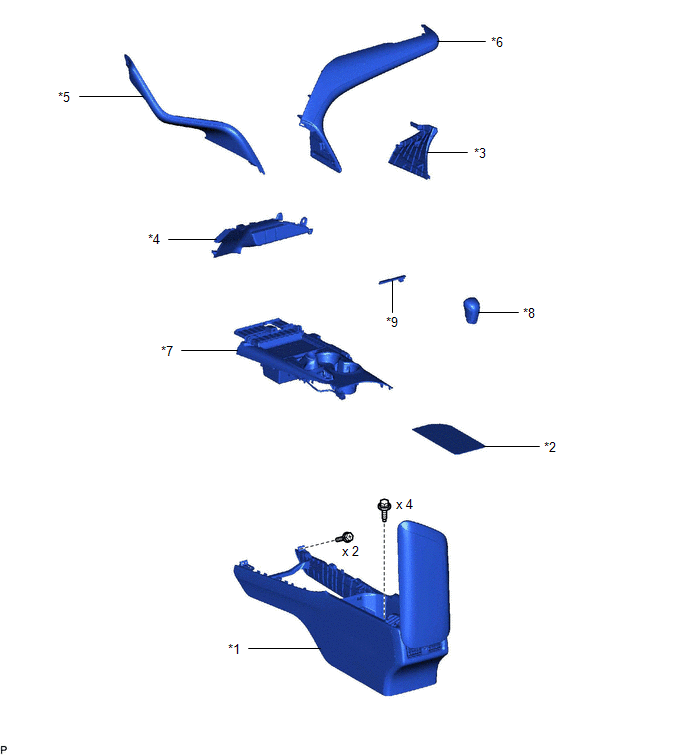

ILUSTRACION
*1 | CONJUNTO DE LA CAJA DE CONSOLA |
*2 | ALFOMBRILLA DE LA CAJA DE CONSOLA |
*3 |
EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS |
*4 | MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS |
*5 | CONJUNTO DE MEDIDORES DEL CAPO NO. 1 | *6 |
SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2 |
*7 | SUBCONJUNTO DEL PANEL TRASERO DE LA CONSOLA SUPERIOR |
*8 | SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS |
*9 | CUBIERTA DEL BOTON DE DESBLOQUEO DEL CAMBIO |
- | - |

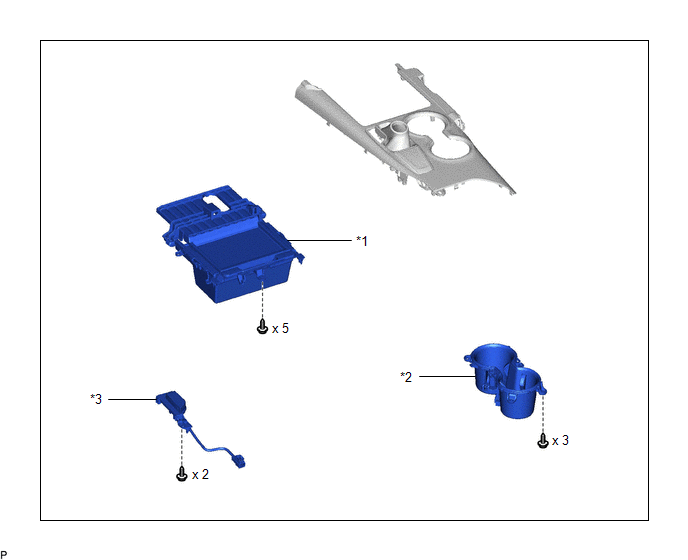

ILUSTRACION
*1 | SUBCONJUNTO DEL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA |
*2 | SUJETAVASOS DEL PANEL DE INSTRUMENTOS |
*3 | INDICADOR DE POSICION DEL CAMBIO | - |
- |

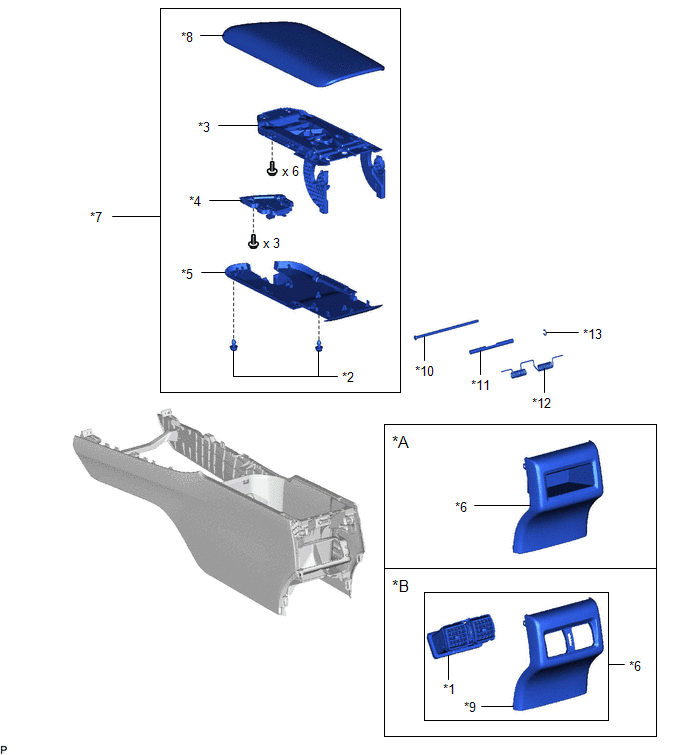

ILUSTRACION
*A | Sin difusor |
*B | Con difusor |
*1 | CONJUNTO DEL DIFUSOR DE LA CAJA DE LA CONSOLA |
*2 | AMORTIGUADOR DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA |
*3 | SUBCONJUNTO DE LA BISAGRA DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA |
*4 | SUBCONJUNTO DE BLOQUEO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA |
*5 | PANEL DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA |
*6 | SUBCONJUNTO DEL PANEL DEL EXTREMO TRASERO DE LA CONSOLA |
*7 | CONJUNTO DEL REPOSABRAZOS DE LA CONSOLA TRASERA |
*8 | SUBCONJUNTO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA |
*9 | PANEL DEL EXTREMO TRASERO DE LA CONSOLA |
*10 | PASADOR DEL TOPE DE LA PUERTA DEL COMPARTIMENTO DE LA CONSOLA |
*11 | SEPARADOR DE LA CAJA DE LA CONSOLA |
*12 | MUELLE DEL SOPORTE DE LA MONTURA DE LA CAJA DE LA CONSOLA |
*13 | JUNTA EN E |
- | - |

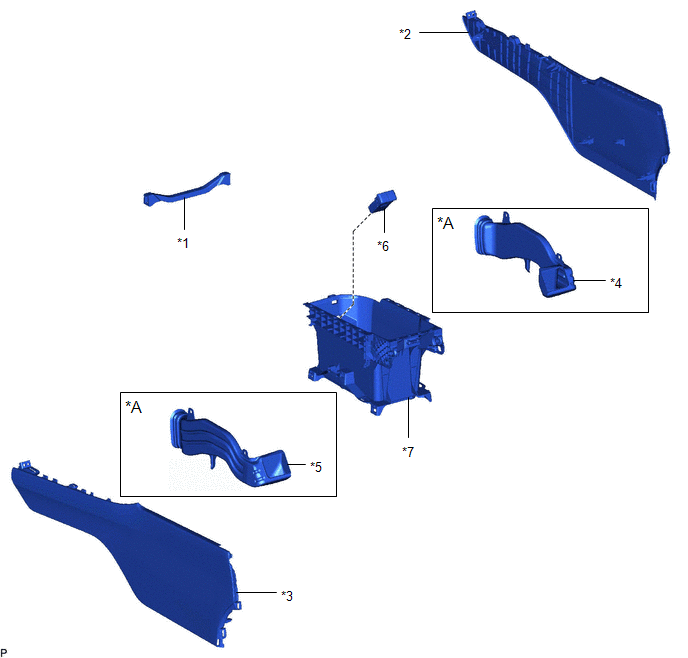

ILUSTRACION
*A | Con difusor |
- | - |
*1 | RETEN LA CAJA DE LA CONSOLA | *2 |
PANEL DE LA CAJA LATERAL NO. 1 |
*3 | PANEL DE LA CAJA LATERAL NO. 2 | *4 | CONDUCTO DE LA CAJA DE LA CONSOLA NO. 2 |
*5 | CONDUCTO DE LA CAJA DE LA CONSOLA NO. 3 |
*6 | ENCHUFE DE CARGADOR USB |
*7 | CAJA DE LA CONSOLA INFERIOR | - |
- |
