EXTRACCIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del cuerpo de la válvula de la transmisión.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace
  • Conjunto del cuerpo de la válvula de la transmisión
  • Válvula solenoide (SL1, SL2, SL3, SL4, SL5 y/o SL6)
  1. Reinicie la memoria
  2. Reiniciar el código de compensación del transeje
  3. Realice una prueba en carretera para que el ECM pueda aprender
  • Gran dureza del cambio
  • Deterioro del rendimiento del combustible

Para la inicialización de UB80E

para el registro de UB80E

PROCEDIMIENTO

1. QUITE EL CABLE DE LA TRANSMISIÓN

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA VÁLVULA DE LA TRANSMISIÓN

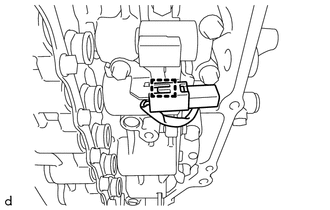

(a) Desenganche la abrazadera para desconectar el conector del cable del sensor de revoluciones de la transmisión (NC).

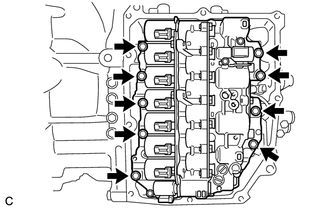

(b) Extraiga los 9 pernos y el conjunto del cuerpo de la válvula de la transmisión del subconjunto de la caja del transeje automático.

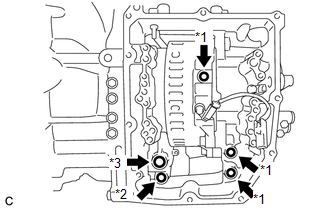

(c) Extraiga las 2 juntas del subconjunto de la caja del transeje automático.

*1

Junta de la caja del transeje

*2

Junta de la tapa de la bomba de aceite delantera No. 1

*3

Junta de la tapa de la bomba de aceite delantera No. 2

(d) Extraiga la junta de la caja del transeje del subconjunto del engranaje conductor intermedio de la caja del transeje.

(e) Extraiga la junta de la tapa de la bomba de aceite delantera No. 1 del conjunto de la bomba de aceite delantera.

(f) Extraiga la junta de la tapa de la bomba de aceite delantera No. 2 del conjunto de la bomba de aceite delantera.
