DESMONTAJE
PROCEDIMIENTO

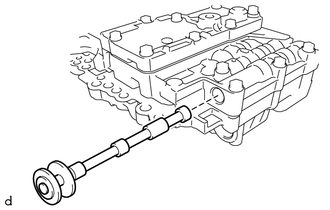

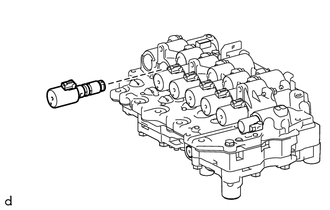

1. EXTRAIGA LA VÁLVULA MANUAL
| (a) Extraiga la válvula manual del conjunto del cuerpo de la válvula de transmisión. |
|

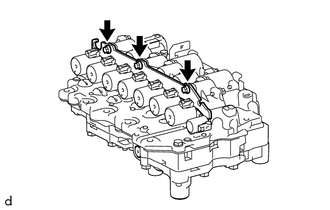

2. EXTRAIGA LA PLACA DE SUJECIÓN DEL SOLENOIDE
| (a) Extraiga los 3 pernos y la placa de bloqueo del solenoide del conjunto del cuerpo de la válvula de la transmisión. |
|

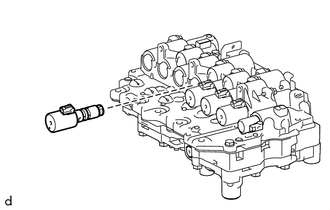

3. EXTRAIGA LA VÁLVULA SOLENOIDE (SLU)
| (a) Extraiga la válvula solenoide (SLU) del conjunto del cuerpo de la válvula de la transmisión. |
|

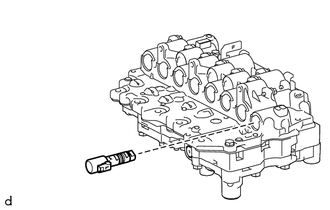

4. EXTRAIGA LA VÁLVULA SOLENIDE (SL5)
| (a) Extraiga la válvula solenoide (SL5) del conjunto del cuerpo de la válvula de la transmisión. |
|

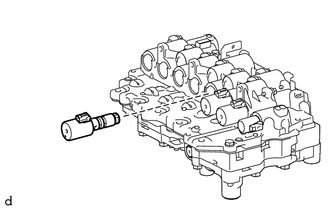

5. EXTRAIGA LA VÁLVULA SOLENIDE (SL6)
| (a) Extraiga la válvula solenoide (SL6) del conjunto del cuerpo de la válvula de la transmisión. |
|

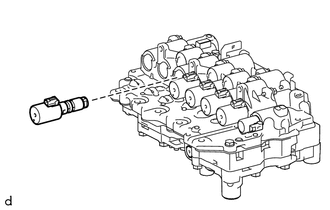

6. EXTRAIGA LA VÁLVULA SOLENOIDE (SL4)
| (a) Extraiga la válvula solenoide (SL4) del conjunto del cuerpo de la válvula de la transmisión. |
|

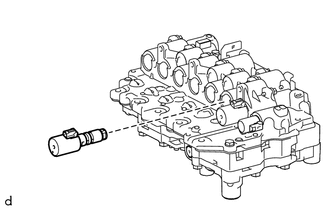

7. EXTRAIGA LA VÁLVULA SOLENIDE (SL3)
| (a) Extraiga la válvula solenoide (SL3) del conjunto del cuerpo de la válvula de la transmisión. |
|

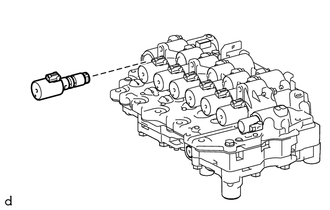

8. EXTRAIGA LA VÁLVULA SOLENOIDE (SL1)
| (a) Extraiga la válvula solenoide (SL1) del conjunto del cuerpo de la válvula de la transmisión. |
|
9. EXTRAIGA LA VÁLVULA SOLENIDE (SL2)
| (a) Extraiga la válvula solenoide (SL2) del conjunto del cuerpo de la válvula de la transmisión. |
|
10. EXTRAIGA LA VÁLVULA SOLENOIDE (SLT)
| (a) Extraiga la válvula solenoide (SLT) del conjunto del cuerpo de la válvula de la transmisión. |
|

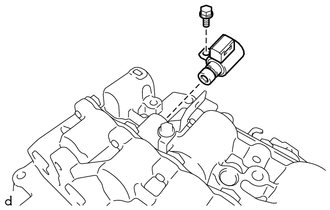

11. EXTRAIGA LA VÁLVULA SOLENIDE (SL)
| (a) Extraiga el perno y la válvula solenoide (SL) del conjunto del cuerpo de la válvula de la transmisión. |
|
