Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de iluminacion del interruptor de llamada de emergencia

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / ComunicaciOn MOvil / Sistema De ConexiOn De Seguridad / Circuito de iluminacion del interruptor de llamada de emergencia

DIAGRAMA DE CONEXIONES

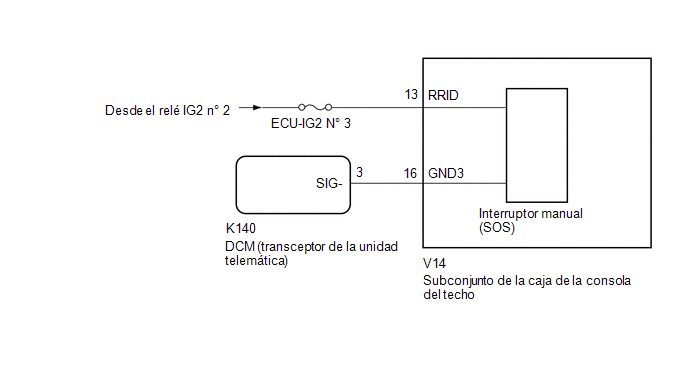

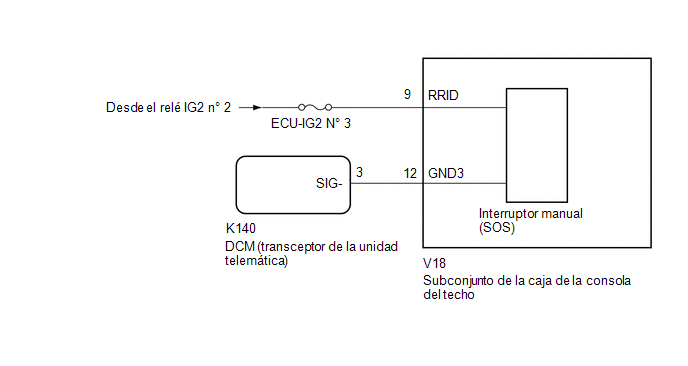

Con Techo Solar Sin Techo Solar

PRECAUCION/AVISO/RECOMENDACION

AVISO:

PROCEDIMIENTO

1.

CONFIRME EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado

Vaya a

Con Techo Solar

A

Sin Techo Solar

B
B

IR AL PUNTO 4

A

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL))

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo (interruptor (SOS) manual).

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del Tester

Condicion del interruptor

Condicion Especificada

V14-13 (RRID) - Masa de la carroceria

Interruptor del motor activado (IG)

11 a 14 V

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K140-3 (SIG-) - V14-16 (GND3)

Siempre

Inferior a 1 ?

K140-3 (SIG-) or V14-16 (GND3) - Masa de la carroceria

Siempre

10 k? o superior
NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL)

(a) Extraiga el subconjunto de la caja de la consola del techo (interruptor (SOS) manual).

Haga clic aqui

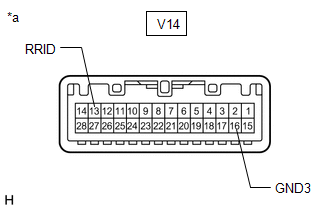

*a

Componente sin mazo de cables conectado

(Subconjunto de la Caja de la Consola del Techo (Interruptor (SOS) Manual))

(b) Aplique tension de la bateria al conector y compruebe si el conjunto de la caja de la consola del techo se enciende.

OK:

Condicion de medicion

Condicion

Condicion especificada

Terminal positivo de la bateria (+) > V14-13 (RRID)

Terminal negativo de la bateria (-) > V14-16 (GND3)

Siempre

El interruptor (SOS) manual se enciende
OK

IR AL PUNTO 6

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL)

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL))

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo (interruptor (SOS) manual).

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del Tester

Condicion del interruptor

Condicion Especificada

V18-9 (RRID) - Masa de la carroceria

Interruptor del motor activado (IG)

11 a 14 V

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K140-3 (SIG-) - V18-12 (GND3)

Siempre

Inferior a 1 ?

K140-3 (SIG-) or V18-12 (GND3) - Masa de la carroceria

Siempre

10 k? o superior
NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

5.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL)

(a) Extraiga el subconjunto de la caja de la consola del techo (interruptor (SOS) manual).

Haga clic aqui

*a

Componente sin mazo de cables conectado

(Subconjunto de la Caja de la Consola del Techo (Interruptor (SOS) Manual))

(b) Aplique tension de la bateria al conector y compruebe si el conjunto de la caja de la consola del techo se enciende.

OK:

Condicion de medicion

Condicion

Condicion especificada

Terminal positivo de la bateria (+) > V18-9 (RRID)

Terminal negativo de la bateria (-) > V18-13 (GND3)

Siempre

El interruptor (SOS) manual se enciende
NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL)

OK

6.

SUSTITUYA EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA)

(a) Sustituya el DCM (transceptor de telematica) por uno nuevo.

Haga clic aqui

AVISO:

SIGUIENTE

REALICE LA ACTIVACION DEL DCM
