DESCRIPCION

Basandose en las senales procedentes del sensor de presion del aire acondicionado, el conjunto del amplificador del aire acondicionado controla el conjunto del compresor con polea (solenoide del compresor)*1 o el conjunto del compresor del enfriador (solenoide del compresor)*2 y cambia el modo de entrada de aire entre limpio y recirculacion para evitar danos en las piezas del ciclo de refrigeracion.

*1: para A25A-FKS
*2: para 2GR-FKS

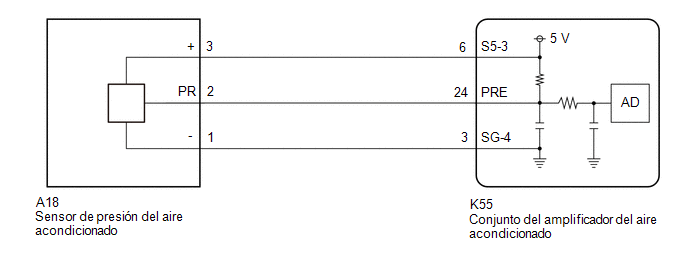

DIAGRAMA DE CABLEADO

PROCEDIMIENTO

1.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACION)

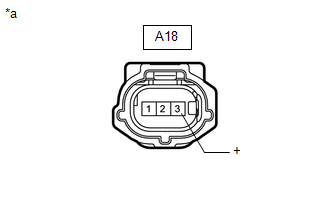

*a	Vista delantera del conector del mazo de cables (al sensor de presion del aire acondicionado)

(a) Desconecte el conector A18 del sensor de presion del aire acondicionado.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
A18-3 (+) - Masa de la carroceria	Interruptor de encendido en ON	4.75 a 5.25 V

IR AL PUNTO 6

2.	INSPECCIONE EL MAZO Y EL CONECTOR (SENSOR DE PRESION DEL AIRE ACONDICIONADO - MASA DE LA CARROCERIA)

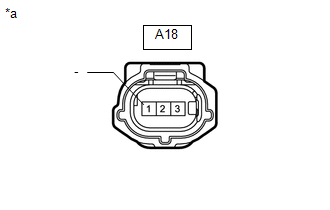

*a	Vista delantera del conector del mazo de cables (Al sensor de presion del aire acondicionado)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
A18-1 (-) - Masa de la carroceria	Siempre	Por debajo de 1 ?

IR AL PUNTO 5

3.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR DE PRESION DEL AIRE ACONDICIONADO - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector K55 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
A18-2 (PR) - K55-24 (PRE)	Siempre	Inferior a 1 ?
A18-2 (PR) o K55-24 (PRE) - Otros terminales y masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.	INSPECCIONE EL SENSOR DE PRESION DEL AIRE ACONDICIONADO (CIRCUITO DE LA SENAL DEL SENSOR)

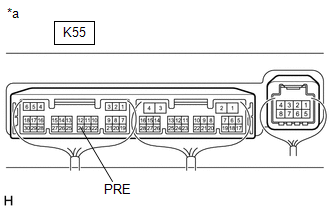

*a	Componente con mazo de cables conectado (conjunto del amplificador del aire acondicionado)

(a) Mida la tension cuando se cumplan las siguientes condiciones.

Condiciones de medicion:

Elemento	Condicion
Puertas del vehiculo	Completamente abierta
Ajuste de la temperatura	MAX COLD
Velocidad del soplador	HI
Interruptor A/C	ON
Interruptor de recirculacion/aire limpio	RECIRCULACION
Temperatura interior	25 a 35°C (77 a 95°F)

AVISO:

Si la presion del refrigerante en el lado de alta presion llega a ser demasiado alta mientras se realiza la inspeccion (si la tension excede los 4.61 V), la funcion a prueba de fallos detendra el funcionamiento del compresor. En este caso, asegurese de medir la tension antes de que la funcion a prueba de fallos se accione.
Es necesario medir la tension durante un tiempo determinado (10 minutos aproximadamente), ya que la averia podria volver a repetirse al poco tiempo.

OBSERVACION:

Cuando la temperatura del aire exterior es baja (por debajo de -1.5°C (29.3°F)), el compresor con polea se detendra debido a las senales del conjunto del termistor y al termistor del enfriador n° 1 para impedir que se congele el evaporador. En este caso, lleve a cabo la inspeccion en el interior, en un ambiente calido.

(1) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
K55-24 (PRE) - Masa de la carroceria	Interruptor de encendido en ON (Interruptor A/C: activado)	0.74 a 4.61 V

Conexion del tester

Condicion

Condicion especificada

K55-24 (PRE) - Masa de la carroceria

Interruptor de encendido en ON

(Interruptor A/C: activado)

0.74 a 4.61 V

(b) Conecte el Techstream al DLC3.

(d) Encienda el Techstream.

(e) Ingrese a los siguientes menus: Body Electrical / Air Conditioner / Data List.

(f) Consulte la lista de datos siguiendo la pantalla del Techstream.

Body Electrical > Air Conditioner > Data List

Pantalla del tester	Elemento de medicion	Rango	Condicion normal	Nota de diagnostico
Regulator Pressure Sensor	Sensor de presion del aire acondicionado	Min.: -456.68 kPaG Max.: 3294.37 kPaG	Se visualiza la presion real del refrigerante	-

Pantalla del tester

Elemento de medicion

Rango

Condicion normal

Nota de diagnostico

Regulator Pressure Sensor

Sensor de presion del aire acondicionado

Min.: -456.68 kPaG

Max.: 3294.37 kPaG

Se visualiza la presion real del refrigerante

Body Electrical > Air Conditioner > Data List

Pantalla del tester
Regulator Pressure Sensor

OK:

La tension y el valor indicado en la lista de datos cambian.

Resultado:

Resultado	Vaya a
OK	A
NG (la tension cambia mientras que el valor que se visualiza en la lista de datos no cambia).	A
NG (la tension no cambia).	B

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

Haga clic aqui

SUSTITUYA EL SENSOR DE PRESION DEL AIRE ACONDICIONADO

Haga clic aqui

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR DE PRESION DEL AIRE ACONDICIONADO - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector K55 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K55-3 (SG-4) - A18-1 (-)	Siempre	Inferior a 1 ?
K55-3 (SG-4) o A18-1 (-) - Otros terminales y masa de la carroceria	Siempre	10 k? o superior

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

Haga clic aqui

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR DE PRESION DEL AIRE ACONDICIONADO - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector K55 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K55-6 (S5-3) - A18-3 (+)	Siempre	Inferior a 1 ?
K55-6 (S5-3) o A18-3 (+) - Otros terminales y masa de la carroceria	Siempre	10 k? o superior

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

Haga clic aqui

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
