EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajustes, calibracion, inicializacion o registro) que hay que llevar a cabo tras retirar, instalar o sustituir piezas en el proceso de instalacion o extraccion del conjunto del motor de regulacion de la distribucion de levas con EDU.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
| ||
| Inspeccion posterior a la reparacion |
|
|
AVISO:
Haga clic aqui
Haga clic aqui
PROCEDIMIENTO
1. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
3. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL TUBO DEL FRENO NO. 2
Haga clic aqui
4. EXTRAIGA LA CUBIERTA DEL MOTOR NO. 2
Haga clic aqui
5. EXTRAIGA EL CONJUNTO DEL MOTOR DE REGULACION DE LA DISTRIBUCION DE LEVAS CON EDU

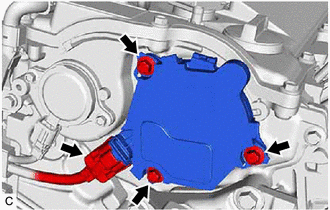

(a) Desconecte el conector del conjunto del motor con regulacion de la distribucion de levas con EDU. |
|
(b) Quite los 3 pernos y extraiga el motor de regulacion de la distribucion de levas con EDU y el conjunto de la tapa del engranaje de distribucion No. 2.
AVISO:
Si el conjunto del motor de regulacion de la distribucion de levas con EDU se ha golpeado o se ha caido, reemplacelo.
6. EXTRAIGA LA JUNTA TORICA DEL MOTOR DE REGULACION DE LA DISTRIBUCION DE LA LEVA

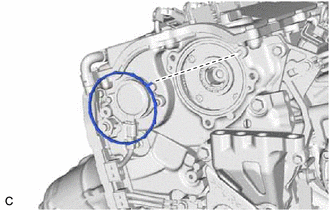

(a) Extraiga la junta torica del motor de regulacion de la distribucion de levas del conjunto de la tapa del engranaje de distribucion No. 2. |
|
