Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de la senal IG

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / IluminaciOn (int) / Sistema De IluminaciOn / Circuito de la senal IG

DESCRIPCION

Este circuito detecta el estado ON u OFF del interruptor de encendido y envia la informacion a la ECU principal de la carroceria (ECU de la red multiplex de la carroceria).

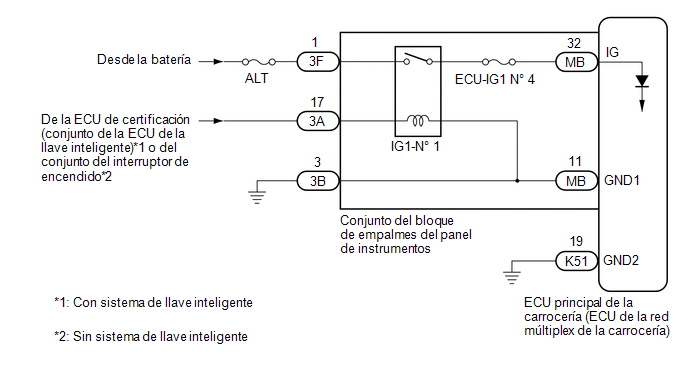

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
En primer lugar, compruebe si se emiten DTC relativos al sistema de llave inteligente (para la funcion de arranque) y, despues de confirmar que no hay ninguna averia, realice la localizacion de averias.*
Haga clic aqui
Antes de sustituir la ECU principal de la carroceria (ECU de la red multiplex de la carroceria), consulte el Registro.*
Haga clic aqui

*: Con sistema de llave inteligente

PROCEDIMIENTO

1.	LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Ingrese a los siguientes menus: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester	Elemento de medicion	Rango	Condicion normal	Nota de diagnostico
IG SW	Senal del interruptor de encendido en la posicion ON	OFF u ON	OFF: Interruptor de encendido en la posicion OFF ON: Interruptor de encendido en la posicion ON	Tambien se muestra "OFF" para este elemento cuando el interruptor de encendido esta en la posicion ACC.

Pantalla del tester

Elemento de medicion

Rango

Condicion normal

Nota de diagnostico

IG SW

Senal del interruptor de encendido en la posicion ON

OFF u ON

OFF: Interruptor de encendido en la posicion OFF

ON: Interruptor de encendido en la posicion ON

Tambien se muestra "OFF" para este elemento cuando el interruptor de encendido esta en la posicion ACC.

Body Electrical > Main Body > Data List

Pantalla del tester
IG SW

OK:

Los estados nomales citados anteriomente se visualizan en la pantalla.

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACION)

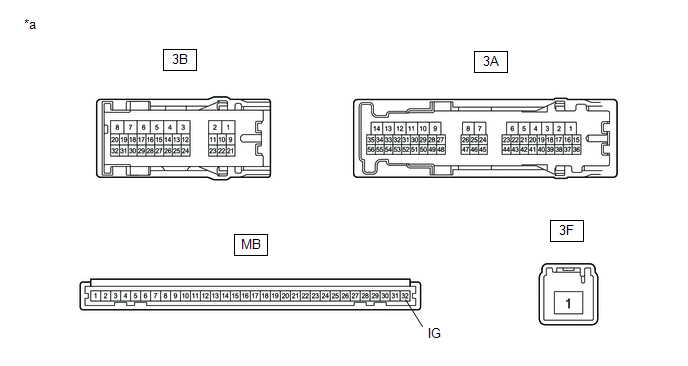

(a) Desconecte el conector 3F del conjunto del bloque de empalmes del panel de instrumentos.

(b) Desconecte el conector 3B del conjunto del bloque de empalmes del panel de instrumentos.

(d) Mida la tension y la resistencia segun el/los valor(es) de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
3F-1 - Masa de la carroceria	Siempre	11 a 14 V

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3B-3 - Masa de la carroceria	Siempre	Por debajo de 1 ?
K51-19 (GND2) - Masa de la carroceria	Siempre	Por debajo de 1 ?

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Componente sin mazo de cables conectado

(conjunto del bloque de empalmes del panel de instrumentos)

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
3F-1 - MB-32 (IG)	La bateria no esta conectada a 3A-17 ni a 3B-3	10 k? o superior
3F-1 - MB-32 (IG)	Terminal positivo de la bateria (+) > 3A-17 Terminal negativo de la bateria (-) > 3B-3	Inferior a 1 ?

Conexion del tester

Condicion

Condicion especificada

3F-1 - MB-32 (IG)

La bateria no esta conectada a 3A-17 ni a 3B-3

10 k? o superior

3F-1 - MB-32 (IG)

Terminal positivo de la bateria (+) > 3A-17

Terminal negativo de la bateria (-) > 3B-3

Inferior a 1 ?

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA).

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

Haga clic aqui

Data List / Active Test

DATA LIST / ACTIVE TEST DATA LIST AVISO: En la tabla siguiente, los valores de la columna "Estado normal" son los valores de referencia. No se base unicamente en estos valores para det ...

Circuito de la senal ACC

DESCRIPCION Este circuito detecta el estado ACC u OFF del interruptor de encendido y envia la informacion a la ECU principal de la carroceria (ECU de la red multiplex de la carroceria). DIAGRAMA ...
