COMPONENTES
ILUSTRACIÓN
.png)
|

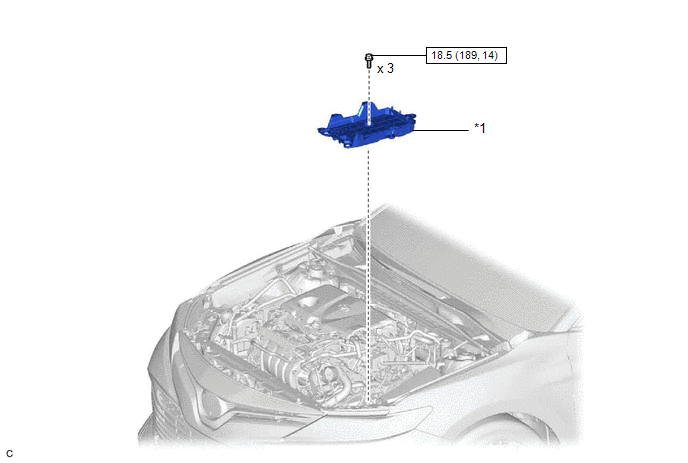

*1 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ILUSTRACIÓN
|

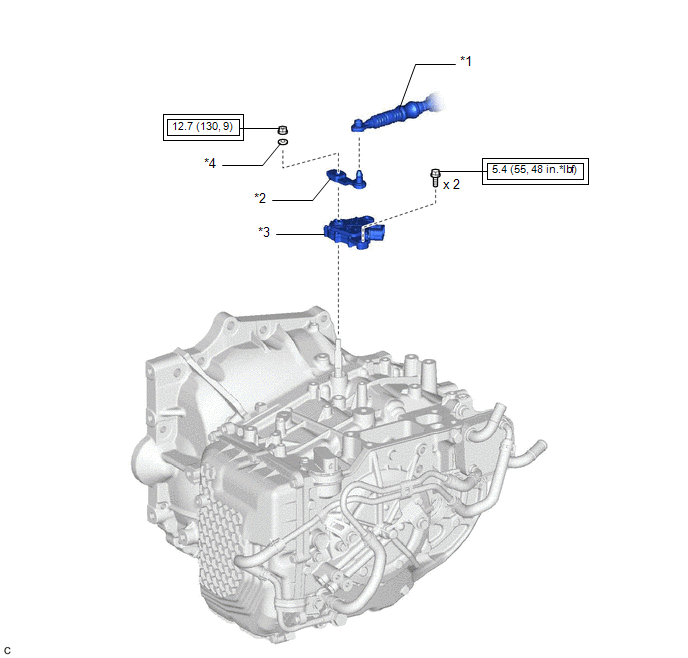

*1 | CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN |
*2 | PALANCA DEL EJE DE CONTROL DE LA TRANSMISIÓN |
|
*3 | CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO |
*4 | ARANDELA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
InspecciÓn En El VehÍculoPérdida de comunicación con el mensaje ausente del alternador (P161A87)
DESCRIPCIÓN El ECM se comunica con el conjunto del generador a través de la comunicación LIN. Si se detecta un error de comunicación LIN, el ECM almacena este DTC.
No. de DTC Detection Item
Condición de detección de DTC
Área Afectada Indicación de advertencia
Memoria ...
Data List / Active Test
DATA LIST / ACTIVE TEST LISTA DE DATOS AVISO:
En la siguiente tabla, los valores de la columna "normal condition" son los valores de referencia. No se base únicamente en esas valores de referencia para determinar si una pieza está defectuosa.
OBSERVACIÓN: La utilización ...
Datos De Imagen Fija
DATOS DE IMAGEN FIJA INFORMACIÓN/DATOS DE IMAGEN FIJA
(a) Con el Techstream, compruebe el estado del vehículo (ECU, sensor) cuando funciona el sistema de frenos o se emite un DTC.
COMPRUEBE LOS DATOS DE IMAGEN FIJA Y LA INFORMACIÓN CUANDO SE ALMACENÓ EL DTC
(a) Los datos de imagen fija se ...
