Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de los altavoces

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Audio / Video / Sistema Audiovisual / Circuito de los altavoces

DESCRIPCION

para 6 altavoces

Si hay un cortocircuito en el circuito de un altavoz, el conjunto del receptor de radio y pantalla lo detecta y detiene la senal que se envia a los altavoces.
Por lo tanto, no se puede oir sonido procedente de los altavoces, aunque no haya ninguna averia en el conjunto del receptor de radio y pantalla, en el DCM (transceptor de la unidad telematica)* o en los altavoces.

para 9 altavoces

En caso de cortocircuito en el circuito de los altavoces, el conjunto del amplificador de componentes estereo lo detecta e interrumpe la salida a los altavoces.
Por lo tanto, no se puede oir sonido alguno aunque no haya ninguna averia en el conjunto del amplificador de componentes estereo, en el DCM (transceptor de la unidad telematica)* o en los altavoces.

*: Con Interruptor (SOS) Manual

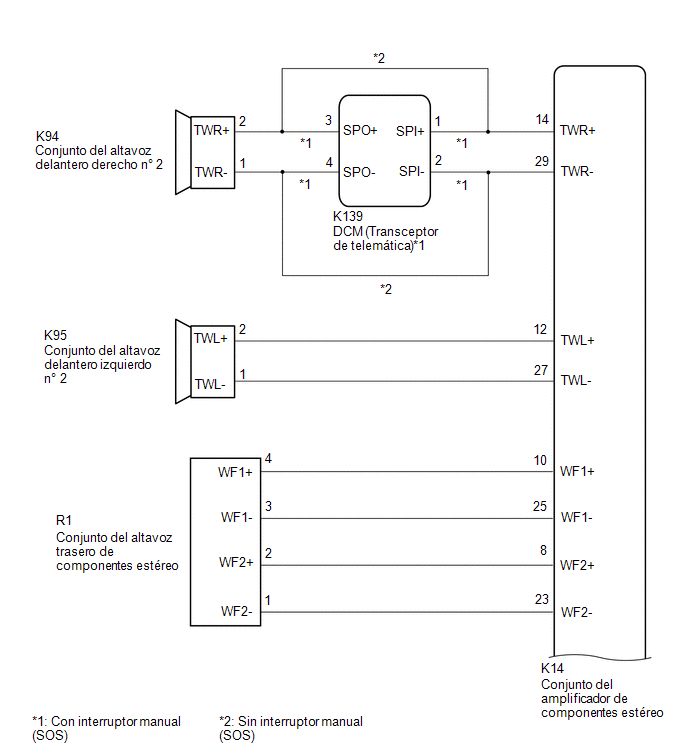

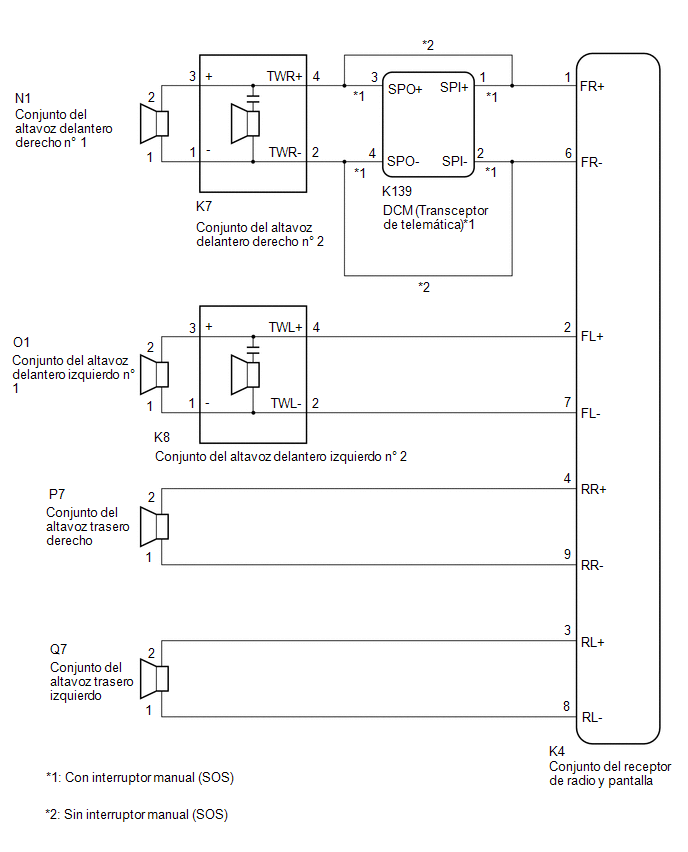

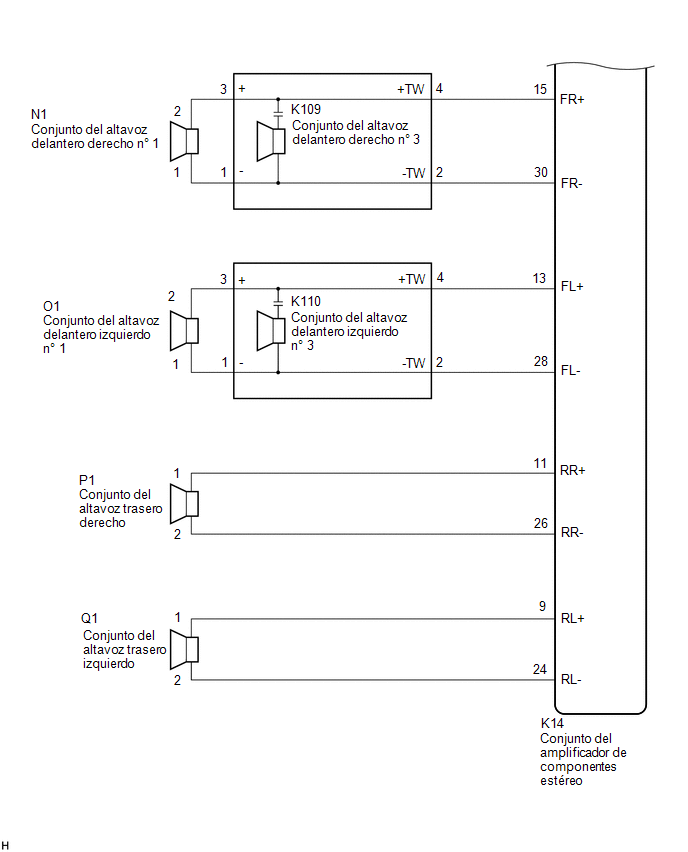

DIAGRAMA DE CONEXIONES

para 6 altavoces

para 9 altavoces

PRECAUCION / AVISO / OBSERVACION

AVISO:

Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte el apartado Precauciones del Sistema Audiovisual.
Haga clic aqui
Antes de sustituir el DCM (transceptor de la unidad telematica), consulte Registro.
Haga clic aqui

PROCEDIMIENTO

1.	COMPRUEBE EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado	Vaya a
para 6 altavoces	A
para 9 altavoces	B

IR AL PUNTO 10

2.	INSPECCIONE EL ALTAVOZ (COMPROBACION DE FUNCIONAMIENTO)

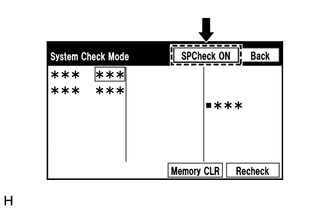

(a) Acceda a la pantalla "System Check Mode". Consulte la seccion "Compruebe el altavoz" en la "Comprobacion del funcionamiento".

Haga clic aqui

(b) Realice la comprobacion del funcionamiento anterior y determine que el altavoz no funciona.

Resultado:

Altavoz sin funcionar	Consulte
Conjunto del altavoz delantero No. 1 o conjunto del altavoz delantero No. 2 (Sin interruptor manual [SOS])	A
Conjunto del altavoz delantero No. 1 o conjunto del altavoz delantero No. 2 (con interruptor manual (SOS))	B
Conjunto del altavoz trasero	C

Altavoz sin funcionar

Consulte

Conjunto del altavoz delantero No. 1 o conjunto del altavoz delantero No. 2

(Sin interruptor manual [SOS])

Conjunto del altavoz delantero No. 1 o conjunto del altavoz delantero No. 2

(con interruptor manual (SOS))

Conjunto del altavoz trasero

OBSERVACION:

Si no se puede escuchar el sonido en ningun altavoz, inspeccionelos todos.

IR AL PUNTO 4

IR AL PUNTO 8

3.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ALTAVOZ DELANTERO NO. 1 - CONJUNTO DEL ALTAVOZ DELANTERO NO. 2)

(a) Desconecte el conector K4 del conjunto del receptor de radio y pantalla.

(b) Desconecte los conectores N1 y O1 del conjunto del altavoz delantero No. 1.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K4-1 (FR+) - K7-4 (TWR+)	Siempre	Inferior a 1 ?
K4-6 (FR-) - K7-2 (TWR-)	Siempre	Inferior a 1 ?
K4-2 (FL+) - K8-4 (TWL+)	Siempre	Inferior a 1 ?
K4-7 (FL-) - K8-2 (TWL-)	Siempre	Inferior a 1 ?
N1-2 - K7-3 (+)	Siempre	Inferior a 1 ?
N1-1 - K7-1 (-)	Siempre	Inferior a 1 ?
O1-2 - K8-3 (+)	Siempre	Inferior a 1 ?
O1-1 - K8-1 (-)	Siempre	Inferior a 1 ?
K4-1 (FR+) o K7-4 (TWR+) - Masa de la carroceria	Siempre	10 k? o superior
K4-6 (FR-) o K7-2 (TWR-) - Masa de la carroceria	Siempre	10 k? o superior
K4-2 (FL+) o K8-4 (TWL+) - Masa de la carroceria	Siempre	10 k? o superior
K4-7 (FL-) o K8-2 (TWL-) - Masa de la carroceria	Siempre	10 k? o superior
N1-2 o K7-3 (+) - Masa de la carroceria	Siempre	10 k? o superior
N1-1 o K7-1 (-) - Masa de la carroceria	Siempre	10 k? o superior
O1-2 o K8-3 (+) - Masa de la carroceria	Siempre	10 k? o superior
O1-1 o K8-1 (-) - Masa de la carroceria	Siempre	10 k? o superior

IR AL PUNTO 6

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) - CONJUNTO DEL ALTAVOZ DELANTERO NO. 1 - CONJUNTO DEL ALTAVOZ DELANTERO NO. 2)

(a) Desconecte el conector K4 del conjunto del receptor de radio y pantalla.

(b) Desconecte los conectores N1 y O1 del conjunto del altavoz delantero No. 1.

(d) Desconecte el conector K139 del DCM (transceptor de la unidad telematica).

(e) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K4-1 (FR+) - K139-1 (SPI+)	Siempre	Inferior a 1 ?
K4-6 (FR-) - K139-2 (SPI-)	Siempre	Inferior a 1 ?
K139-3 (SPO+) - K7-4 (TWR+)	Siempre	Inferior a 1 ?
K139-4 (SPO-) - K7-2 (TWR-)	Siempre	Inferior a 1 ?
K4-2 (FL+) - K8-4 (TWL+)	Siempre	Inferior a 1 ?
K4-7 (FL-) - K8-2 (TWL-)	Siempre	Inferior a 1 ?
N1-2 - K7-3 (+)	Siempre	Inferior a 1 ?
N1-1 - K7-1 (-)	Siempre	Inferior a 1 ?
O1-2 - K8-3 (+)	Siempre	Inferior a 1 ?
O1-1 - K8-1 (-)	Siempre	Inferior a 1 ?
K4-1 (FR+) o K139-1 (SPI+) - Masa de la carroceria	Siempre	10 k? o superior
K4-6 (FR-) o K139-2 (SPI-) - Masa de la carroceria	Siempre	10 k? o superior
K4-2 (FL+) o K8-4 (TWL+) - Masa de la carroceria	Siempre	10 k? o superior
K4-7 (FL-) o K8-2 (TWL-) - Masa de la carroceria	Siempre	10 k? o superior
K139-3 (SPO+) o K7-4 (TWR+) - Masa de la carroceria	Siempre	10 k? o superior
K139-4 (SPO-) o K7-2 (TWR-) - Masa de la carroceria	Siempre	10 k? o superior
N1-2 o K7-3 (+) - Masa de la carroceria	Siempre	10 k? o superior
N1-1 o K7-1 (-) - Masa de la carroceria	Siempre	10 k? o superior
O1-2 o K8-3 (+) - Masa de la carroceria	Siempre	10 k? o superior
O1-1 o K8-1 (-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

5.	INSPECCIONE EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA)

(a) Extraiga el DCM (transceptor de telematica).

Haga clic aqui

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion Especificada
1 (SPI+) - 3 (SPO+)	Siempre	Inferior a 1 ?
2 (SPI-) - 4 (SPO-)	Siempre	Inferior a 1 ?
1 (SPI+) - 2 (SPI-)	Siempre	10 k? o superior
3 (SPO+) - 4 (SPO-)	Siempre	10 k? o superior
1 (SPI+) o 3 (SPO+) - Masa de la carroceria	Siempre	10 k? o superior
2 (SPI-) o 4 (SPO-) - Masa de la carroceria	Siempre	10 k? o superior

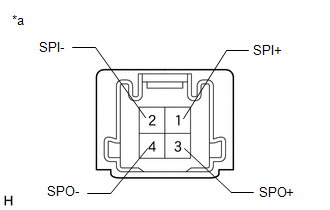

*a	Componente sin mazo de cables conectado (DCM [transceptor de telematica])

REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

6.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 1

(a) Extraiga el conjunto del altavoz delantero No. 1.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 1.

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO No. 1

7.	SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2

(a) Extraiga el conjunto del altavoz delantero No. 2

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 2.

Haga clic aqui

OK:

La averia desaparece.

FIN DE LA INSPECCION

VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

8.	REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL ALTAVOZ TRASERO)

(a) Desconecte el conector K4 del conjunto del receptor de radio y pantalla.

(b) Desconecte los conectores Q7 y P7 del conjunto del altavoz trasero.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K4-4 (RR+) - P7-2	Siempre	Inferior a 1 ?
K4-9 (RR-) - P7-1	Siempre	Inferior a 1 ?
K4-3 (RL+) - Q7-2	Siempre	Inferior a 1 ?
K4-8 (RL-) - Q7-1	Siempre	Inferior a 1 ?
K4-4 (RR+) o P7-2 - Masa de la carroceria	Siempre	10 k? o superior
K4-9 (RR-) o P7-1 - Masa de la carroceria	Siempre	10 k? o superior
K4-3 (RL+) o Q7-2 - Masa de la carroceria	Siempre	10 k? o superior
K4-8 (RL-) o Q7-1 - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

9.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO

(a) Extraiga el conjunto del altavoz trasero.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz trasero.

Haga clic aqui

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ TRASERO

10.	INSPECCIONE EL ALTAVOZ (COMPROBACION DE FUNCIONAMIENTO)

(a) Acceda a la pantalla "System Check Mode". Consulte la seccion "Compruebe el altavoz" en la "Comprobacion del funcionamiento".

Haga clic aqui

(b) Realice la comprobacion del funcionamiento anterior y determine que el altavoz no funciona.

Resultado:

Altavoz sin funcionar	Consulte
Conjunto del altavoz delantero No. 1 o conjunto del altavoz delantero No. 3	A
Conjunto del altavoz delantero No. 2 (con interruptor manual (SOS))	B
Conjunto del altavoz delantero No. 2 (Sin interruptor manual [SOS])	C
Conjunto del altavoz trasero	D
Conjunto del altavoz de componentes estereo trasero	E

OBSERVACION:

Si no se puede escuchar el sonido en ningun altavoz, inspeccionelos todos.

IR AL PUNTO 14

IR AL PUNTO 17

IR AL PUNTO 19

IR AL PUNTO 21

11.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - CONJUNTO DEL ALTAVOZ DELANTERO NO. 1 - CONJUNTO DEL ALTAVOZ DELANTERO NO. 3)

(a) Desconecte el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desconecte los conectores N1 y O1 del conjunto del altavoz delantero No. 1.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K14-15 (FR+) - K109-4 (+TW)	Siempre	Inferior a 1 ?
K14-30 (FR-) - K109-2 (-TW)	Siempre	Inferior a 1 ?
K14-13 (FL+) - K110-4 (+TW)	Siempre	Inferior a 1 ?
K14-28 (FL-) - K110-2 (-TW)	Siempre	Inferior a 1 ?
N1-2 - K109-3 (+)	Siempre	Inferior a 1 ?
N1-1 - K109-1 (-)	Siempre	Inferior a 1 ?
O1-2 - K110-3 (+)	Siempre	Inferior a 1 ?
O1-1 - K110-1 (-)	Siempre	Inferior a 1 ?
K14-15 (FR+) o K109-4 (+TW) - Masa de la carroceria	Siempre	10 k? o superior
K14-30 (FR-) o K109-2 (-TW) - Masa de la carroceria	Siempre	10 k? o superior
K14-13 (FL+) o K110-4 (+TW) - Masa de la carroceria	Siempre	10 k? o superior
K14-28 (FL-) o K110-2 (-TW) - Masa de la carroceria	Siempre	10 k? o superior
N1-2 o K109-3 (+) - Masa de la carroceria	Siempre	10 k? o superior
N1-1 o K109-1 (-) - Masa de la carroceria	Siempre	10 k? o superior
O1-2 o K110-3 (+) - Masa de la carroceria	Siempre	10 k? o superior
O1-1 o K110-1 (-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

12.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 1

(a) Extraiga el conjunto del altavoz delantero No. 1.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 1.

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO No. 1

13.	SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO No. 3

(a) Extraiga el conjunto del altavoz delantero No. 3.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 3.

Haga clic aqui

OK:

La averia desaparece.

FIN DE LA INSPECCION

VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

14.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - DCM [TRANSCEPTOR DE TELEMATICA] - CONJUNTO DEL ALTAVOZ DELANTERO NO. 2)

(a) Desconecte el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desconecte los conectores K94 y K95 del conjunto del altavoz delantero No. 2.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K14-14 (TWR+) - K139-1 (SPI+)	Siempre	Inferior a 1 ?
K14-29 (TWR-) - K139-2 (SPI-)	Siempre	Inferior a 1 ?
K139-3 (SPO+) - K94-2 (TWR+)	Siempre	Inferior a 1 ?
K139-4 (SPO-) - K94-1 (TWR-)	Siempre	Inferior a 1 ?
K14-12 (TWL+) - K95-2 (TWL+)	Siempre	Inferior a 1 ?
K14-27 (TWL-) - K95-1 (TWL-)	Siempre	Inferior a 1 ?
K14-14 (TWR+) o K139-1 (SPI+) - Masa de la carroceria	Siempre	10 k? o superior
K14-29 (TWR-) o K139-2 (SPI-) - Masa de la carroceria	Siempre	10 k? o superior
K14-12 (TWL+) o K95-2 (TWL+) - Masa de la carroceria	Siempre	10 k? o superior
K14-27 (TWL-) o K95-1 (TWL-) - Masa de la carroceria	Siempre	10 k? o superior
K139-3 (SPO+) o K94-2 (TWR+) - Masa de la carroceria	Siempre	10 k? o superior
K139-4 (SPO-) o K94-1 (TWR-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

15.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO No. 2

(a) Extraiga el conjunto del altavoz delantero No. 2.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 2.

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2

16.	INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Extraiga el DCM (transceptor de telematica).

Haga clic aqui

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion Especificada
1 (SPI+) - 3 (SPO+)	Siempre	Inferior a 1 ?
2 (SPI-) - 4 (SPO-)	Siempre	Inferior a 1 ?
1 (SPI+) - 2 (SPI-)	Siempre	10 k? o superior
3 (SPO+) - 4 (SPO-)	Siempre	10 k? o superior
1 (SPI+) o 3 (SPO+) - Masa de la carroceria	Siempre	10 k? o superior
2 (SPI-) o 4 (SPO-) - Masa de la carroceria	Siempre	10 k? o superior

*a	Componente sin mazo de cables conectado (DCM [transceptor de telematica])

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

17.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - CONJUNTO DEL ALTAVOZ DELANTERO NO. 2)

(a) Desconecte el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desconecte los conectores K94 y K95 del conjunto del altavoz delantero No. 2.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion especificada
K14-14 (TWR+) - K94-2 (TWR+)	Siempre	Inferior a 1 ?
K14-29 (TWR-) - K94-1 (TWR-)	Siempre	Inferior a 1 ?
K14-12 (TWL+) - K95-2 (TWL+)	Siempre	Inferior a 1 ?
K14-27 (TWL-) - K95-1 (TWL-)	Siempre	Inferior a 1 ?
K14-14 (TWR+) o K94-2 (TWR+) - Masa de la carroceria	Siempre	10 k? o superior
K14-29 (TWR-) o K94-1 (TWR-) - Masa de la carroceria	Siempre	10 k? o superior
K14-12 (TWL+) o K95-2 (TWL+) - Masa de la carroceria	Siempre	10 k? o superior
K14-27 (TWL-) o K95-1 (TWL-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

18.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO No. 2

(a) Extraiga el conjunto del altavoz delantero No. 2.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz delantero No. 2.

Haga clic aqui

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO No. 2

19.	REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - CONJUNTO DE ALTAVOCES TRASEROS)

(a) Desacople el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desacople los conectores P7 y Q7 del conjunto del altavoz trasero.

Resistencia Estandar:

Conexion del tester	Condicion	Condicion Especificada
K14-11 (RR+) - P7-2	Siempre	Inferior a 1 ?
K14-26 (RR-) - P7-1	Siempre	Inferior a 1 ?
K14-9 (RL+) - Q7-2	Siempre	Inferior a 1 ?
K14-24 (RL-) - Q7-1	Siempre	Inferior a 1 ?
K14-11 (RR+) o P7-2 - Masa de la carroceria	Siempre	10 k? o superior
K14-26 (RR-) o P7-1 - Masa de la carroceria	Siempre	10 k? o superior
K14-9 (RL+) o Q7-2 - Masa de la carroceria	Siempre	10 k? o superior
K14-24 (RL-) o Q7-1 - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

20.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO

(a) Extraiga el conjunto del altavoz trasero.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz trasero.

Haga clic aqui

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ TRASERO

21.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO - CONJUNTO DEL ALTAVOZ TRASERO DE COMPONENTES ESTEREO)

(a) Desconecte el conector K14 del conjunto del amplificador de componentes estereo.

(b) Desconecte el conector R1 del conjunto del altavoz trasero de componentes estereo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K14-10 (WF1+) - R1-4 (WF1+)	Siempre	Inferior a 1 ?
K14-25 (WF1-) - R1-3 (WF1-)	Siempre	Inferior a 1 ?
K14-8 (WF2+) - R1-2 (WF2+)	Siempre	Inferior a 1 ?
K14-23 (WF2-) - R1-1 (WF2-)	Siempre	Inferior a 1 ?
K14-10 (WF1+) o R1-4 (WF1+) - Masa de la carroceria	Siempre	10 k? o superior
K14-25 (WF1-) o R1-3 (WF1-) - Masa de la carroceria	Siempre	10 k? o superior
K14-8 (WF2+) o R1-2 (WF2+) - Masa de la carroceria	Siempre	10 k? o superior
K14-23 (WF2-) o R1-1 (WF2-) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

22.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO DE COMPONENTES ESTEREO

(a) Extraiga el conjunto del altavoz trasero de los componentes estereo.

Haga clic aqui

(b) Inspeccione el conjunto del altavoz trasero de componentes estereo.

Haga clic aqui

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL ALTAVOZ TRASERO DE LOS COMPONENTES ESTEREO

Haga clic aqui

Circuito del interruptor del freno de estacionamiento

DESCRIPCION Este circuito conecta el conjunto del interruptor del freno de estacionamiento*1 o la ECU de control de derrape (conjunto del actuador del freno)*2 con el conjunto del receptor de radio y ...

Circuito de la senal de sonido entre el receptor de radio y el amplificador de componentes estereo

DESCRIPCION A traves de este circuito, el conjunto del receptor de radio y pantalla envia la senal de sonido al conjunto del amplificador de componentes estereo. El conjunto del amplificador de compo ...

LEER SIGUIENTE:

InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL INTERRUPTOR VSC OFF (a) Enganche las 2 garras para instalar el interruptor VSC OFF en el subconjunto del panel de instrumentos No. 1. 2. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1 Haga clic aquí 3. CONECTE EL SUBCONJUNTO DE LA PALANCA ...

Averia del procesador de lectura/escritura de informacion del vehiculo de la ECU principal de la carroceria (B15F6)
DESCRIPCION Este DTC se memoriza cuando los elementos controlados por la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) no pueden personalizarse a traves de la pantalla de personalizacion del vehiculo del sistema audiovisual. OBSERVACION: La ECU principal de la carroceria ...

Componentes
COMPONENTES ILUSTRACIÓN *A para A25A-FKS *B para 2GR-FKS *1 CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA NO. 1 *2 SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO NO. 1 *3 SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO NO. 1 *4 BARRA ESTABILIZADOR ...

Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de los altavoces

Circuito del interruptor del freno de estacionamiento

Circuito de la senal de sonido entre el receptor de radio y el amplificador de componentes estereo

LEER SIGUIENTE:

Categorías
