EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas, o al sustituirlas durante la extracción/instalación del conjunto del cable del freno de estacionamiento No. 1.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

*1: Cuando se realice el aprendizaje con el Techstream.

Haga clic aquí

Desconecte el cable del terminal negativo de la batería

Realice la calibración a cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Sistema de freno de asistencia al estacionamiento*1

Memorice el punto neutro del ángulo de la dirección.

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

Extracción/instalación del asiento del pasajero delantero

Calibración del punto cero (sistema de clasificación de ocupantes)

  • Sistema de clasificación de ocupantes
  • Indicador ON/OFF del airbag del pasajero
  • Sistema de airbag (lado del pasajero delantero)
  • Sistema de aviso del cinturón de seguridad (pasajero delantero)

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

para asiento eléctrico: Haga clic aquí

para asiento manual: Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

para asiento eléctrico: Haga clic aquí

para asiento manual: Haga clic aquí

4. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

6. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

7. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

8. SAQUE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

9. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

10. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

Haga clic aquí

11. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento del lado izquierdo.

12. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN DERECHA DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento del lado izquierdo.

13. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

14. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

16. EXTRAIGA EL EMBELLECEDOR DERECHO DEL MONTANTE CENTRAL INFERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2

Haga clic aquí

18. EXTRAIGA EL PEDAL DEL ACELERADOR

Haga clic aquí

19. DESCONECTE EL CONJUNTO DE LA MOQUETA DEL PISO DELANTERO

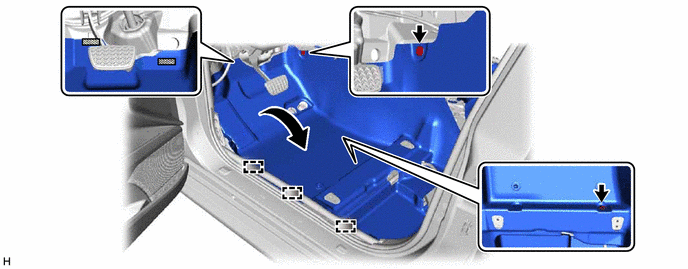

(a) para el lado izquierdo:

(1) Con la ayuda de un extractor de clips, extraiga los 2 clips de la moqueta del piso delantero.

Fijador

-

-

(2) Desenganche las 3 guías.

(3) Desenganche cada fijador y gire el conjunto de la moqueta del piso delantero tal y como se muestra en la ilustración.

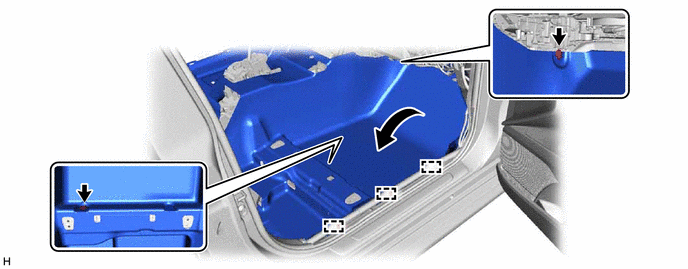

(b) para el lado derecho:

(1) Con la ayuda de un extractor de clips, extraiga los 2 clips de la moqueta del piso delantero.

(2) Desenganche las 3 guías.

(3) Gire el conjunto de la moqueta del piso delantero tal y como se muestra en la ilustración.

20. EXTRAIGA EL CONDUCTO DE AIRE TRASERO NO. 2

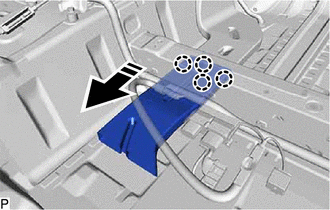

(a) Desenganche las 4 garras para retirar el conducto de aire trasero No. 2 como se muestra en la ilustración.

Extraer en esta dirección

21. EXTRAIGA EL CONDUCTO DE AIRE TRASERO NO. 1

Haga clic aquí

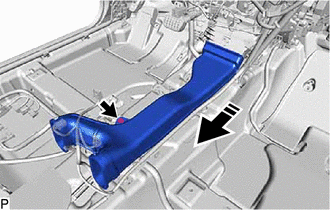

22. EXTRAIGA EL CONDUCTO N° 1 DE LA CAJA DE LA CONSOLA (para tipo doble)

(a) Quite el clip.

Extraiga en esta dirección

(b) Extraiga el conducto de la caja de la consola No. 1, tal como se muestra en la ilustración.

23. EXTRAIGA EL CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR NO. 2 (con sistema de llave inteligente)

Haga clic aquí

24. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

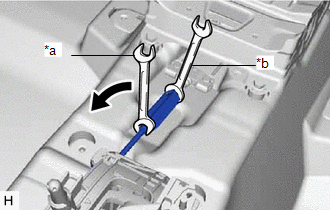

(a) Para el tipo A:

(1) Separe el conjunto del cable del freno de estacionamiento No. 1 del subconjunto de la varilla de tracción del freno de estacionamiento No. 1 como se muestra en la ilustración.

*a

Gire

*b

Sujetar

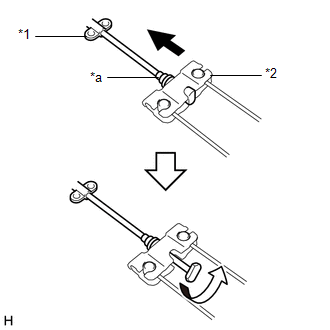

(b) Para el tipo B:

(1) Deslice la funda de goma como se muestra en la ilustración.

*1

Conjunto del cable del freno de estacionamiento n.° 1

*2

Ecualizador del freno de estacionamiento

*a

Funda de goma

(2) Separe el conjunto del cable n° 1 del freno de estacionamiento del compensador de dicho freno, tal como se muestra en la ilustración.

25. EXTRAIGA EL CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO

Haga clic aquí

26. EXTRAIGA EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

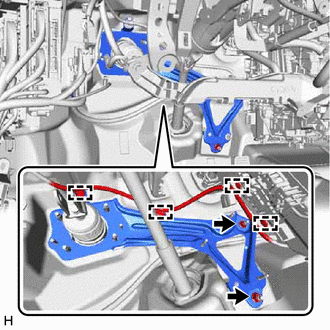

(a) Desenganche las 4 abrazaderas.

(b) Extraiga las 2 tuercas y desmonte la base del soporte del pedal del freno de la carrocería del vehículo.

AVISO:

Tenga cuidado de no dañar el conjunto de la unidad de aire acondicionado al separar la base del soporte del pedal del freno del vehículo.

OBSERVACIÓN:

Separe la base del soporte del pedal del freno lo suficiente para obtener acceso a la tuerca del conjunto del cable del freno de estacionamiento n° 1.

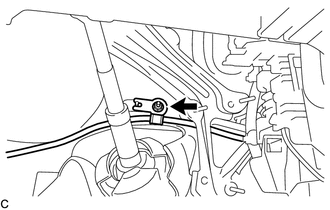

(c) Quite la tuerca.

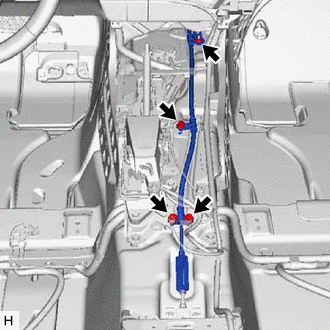

(d) Quite los 3 pernos, la tuerca y el conjunto del cable del freno de estacionamiento n° 1.
