INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1

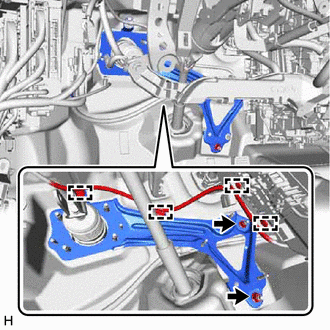

(a) Instale el conjunto del cable del freno de estacionamiento No. 1 con los 3 pernos y la tuerca. Torque: Perno: : 15.5 N·m {158 kgf·cm, 11 ft·lbf} Tuerca: : 6.0 N·m {61 kgf·cm, 53 in·lbf} |
|

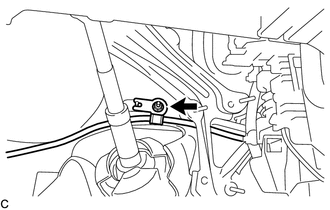

(b) Coloque la tuerca. Torque: 6.0 N·m {61 kgf·cm, 53 in·lbf} |
|
(c) Conecte la base del soporte del pedal del freno a la carrocería del vehículo con las 2 tuercas. Torque: 12.7 N·m {130 kgf·cm, 9 ft·lbf} |
|
(d) Enganche las 4 abrazaderas.
2. INSTALE EL CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO
Haga clic aquí
3. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 1
(a) Para el tipo A:

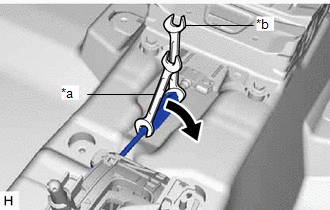

(1) Conecte el conjunto del cable del freno de estacionamiento No. 1 al subconjunto de la varilla de tracción del freno de estacionamiento No. 1 como se muestra en la ilustración. Torque: 5.4 N·m {55 kgf·cm, 48 in·lbf} |
|
(b) Para el tipo B:

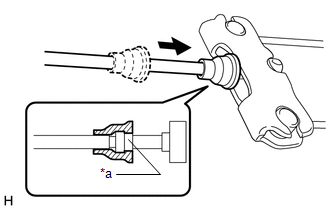

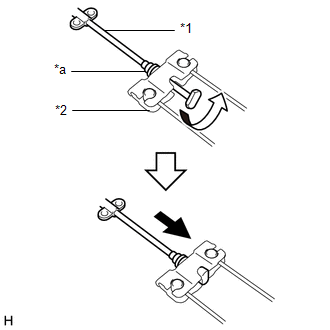

(1) Conecte el conjunto de cable de freno de estacionamiento n° 1 al compensador del freno de estacionamiento tal como se muestra en la ilustración. |
|
(2) Deslice la funda de goma hacia atrás como se muestra en la ilustración.
AVISO:
Ajuste de manera segura el saliente de la goma de la funda en la ranura del conjunto del cable del freno de estacionamiento n° 1.
*a | Ranura |
4. INSTALE EL CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR NO. 2 (con sistema de llave inteligente)
Haga clic aquí
5. INSTALE EL CONDUCTO N° 1 DE LA CAJA DE LA CONSOLA (para tipo doble)

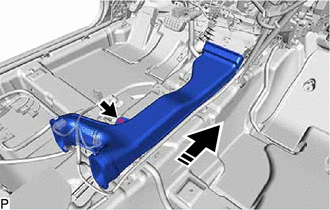

(a) Coloque el conducto de la caja de la consola No. 1 con el clip tal y como se indica en la ilustración.
![]() |
Instalar en esta dirección |
6. INSTALE EL CONDUCTO DE AIRE TRASERO NO. 1
Haga clic aquí
7. INSTALE EL CONDUCTO DE AIRE TRASERO NO. 2

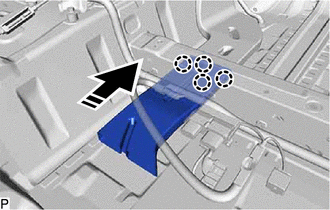

(a) Enganche las 4 garras para instalar el conducto de aire trasero No. 2 como se muestra en la ilustración.
![]() |
Instalar en esta dirección |
8. INSTALE EL CONJUNTO DE LA MOQUETA DEL PISO DELANTERO

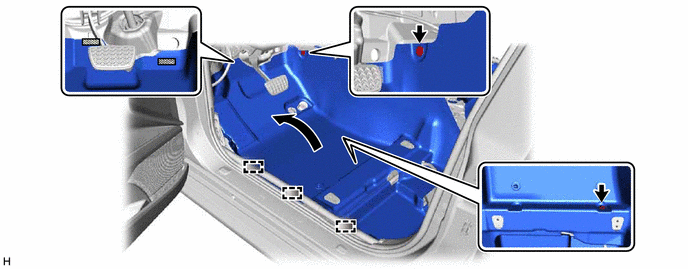

(a) para el lado izquierdo:
(1) Instale el conjunto de la moqueta delantera del suelo en su posición original tal como se muestra en la ilustración.
![]() |
Fijador | - |
- |
(2) Enganche cada fijador y las 3 guías para colocar el conjunto de la moqueta del piso delantero.
(3) Coloque los 2 clips de la moqueta del piso delantero.

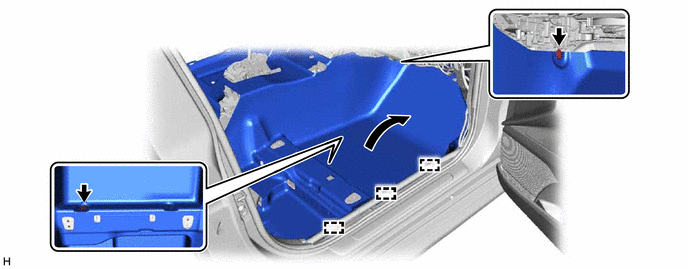

(b) para el lado derecho:
(1) Instale el conjunto de la moqueta delantera del suelo en su posición original tal como se muestra en la ilustración.
(2) Enganche las 3 guías para conectar el conjunto de la moqueta del piso delantero.
(3) Coloque los 2 clips de la moqueta del piso delantero.
9. INSTALE EL PEDAL DEL ACELERADOR
Haga clic aquí
10. COLOQUE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO
Haga clic aquí
11. COLOQUE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
Haga clic aquí
12. INSTALE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA
Haga clic aquí
13. INSTALE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
14. INSTALE EL SUBCONJUNTO NO. 2 DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aquí
15. COLOQUE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
16. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
17. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
18. INSTALE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
19. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN LATERAL DERECHA DEL CUBRETABLEROS
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
20. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
21. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Para asiento de tipo plegable: haga clic aquí
Para asiento de tipo fijo: haga clic aquí
22. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO
Para asiento de tipo plegable: haga clic aquí
Para asiento de tipo fijo: haga clic aquí
23. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aquí
24. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
para asiento eléctrico: Haga clic aquí
para asiento manual: Haga clic aquí
25. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
para asiento eléctrico: Haga clic aquí
para asiento manual: Haga clic aquí
26. INSTALE EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO
Haga clic aquí
