TERMINALES DE LA ECU
AVISO:
|

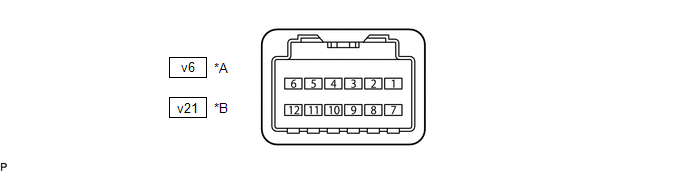

*A | Produccion anterior a noviembre de 2021 | *B |
Produccion a partir de noviembre de 2021 |
REVISE LA CAMARA DE RECONOCIMIENTO DE AVANCE
(a) Mida la tension y la resistencia segun el/los valor(es) de la siguiente tabla.
Produccion anterior a noviembre de 2021|
NO. de terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
V6-7 (IGB) - V6-10 (GND) |
LA-P - W-B |
Fuente de alimentacion |
Interruptor de encendido en posicion ON |
11 a 14 V |
|
Interruptor de encendido en posicion OFF |
Por debajo de 1 V | |||
|
V6-10 (GND) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 ? |
|
NO. de terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
V21-7 (IGB) - V21-10 (GND) |
LA-P - W-B |
Fuente de alimentacion |
Interruptor de encendido en posicion ON |
11 a 14 V |
|
Interruptor de encendido en posicion OFF |
Por debajo de 1 V | |||
|
V21-10 (GND) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 ? |
Tabla De SIntomas De Problemas
Sistema De DiagnOsticoInstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA: El conjunto del motor con transeje pesa mucho. Asegúrese de seguir el procedimiento que se describe en el manual de reparaciones, en caso contrario, el elevador del motor podría caer repentinamente o el conjunto del motor con transeje ...
Fallo electrico general en el banco 1 del actuador de posicion del arbol de levas "A" (P001001)
DESCRIPCION El sistema VVT-iE ajusta la sincronizacion de la valvula de admision mediante un motor. En comparacion con los sistemas de VVT hidraulica convencionales, la sincronizacion de la valvula se puede ajustar dentro de un rango mas amplio y se puede retardar mas al arrancar el motor. Debido a ...
Tabla De La FunciÓn A Prueba De Fallos
TABLA DE LA FUNCIÓN A PRUEBA DE FALLOS TABLA DE LA FUNCIÓN A PRUEBA DE FALLOS
(a) Cuando la ECU de control de derrape (conjunto del actuador del freno) detecta una avería en la válvula solenoide o una señal anómala de un sensor, el conjunto del actuador del freno interrumpe la alimentación ...
