DESCRIPCION
A traves de este circuito, el conjunto del receptor de radio y pantalla envia la senal de sonido al conjunto del amplificador de componentes estereo.
El conjunto del amplificador de componentes estereo amplifica la senal de sonido que, a continuacion, se envia a los altavoces.
Si hay un cortocircuito o un circuito abierto, los altavoces no podran sonar, aunque no exista ninguna averia en el conjunto del amplificador de componentes estereo o en los altavoces.

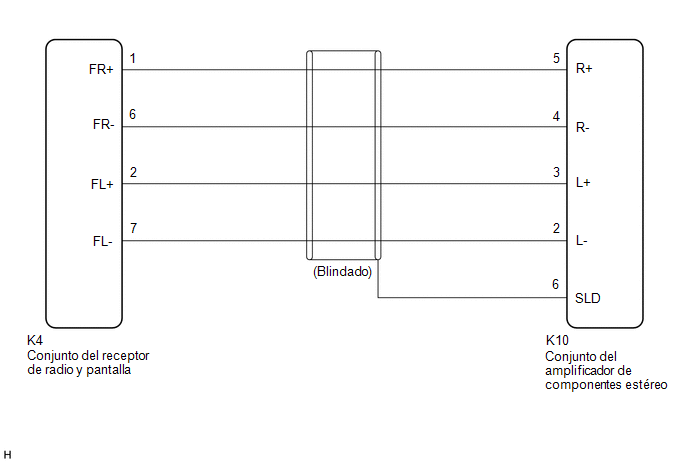

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO) |
(a) Desconecte el conector K4 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion especificada |
|---|---|---|
|
K10-5 (R+) - K4-1 (FR+) |
Siempre | Inferior a 1 ? |
|
K10-4 (R-) - K4-6 (FR-) |
Siempre | Inferior a 1 ? |
|
K10-3 (L+) - K4-2 (FL+) |
Siempre | Inferior a 1 ? |
|
K10-2 (L-) - K4-7 (FL-) |
Siempre | Inferior a 1 ? |
|
K10-6 (SLD) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K10-5 (R+) o K4-1 (FR+) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K10-4 (R-) o K4-6 (FR-) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K10-3 (L+) o K4-2 (FL+) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K10-2 (L-) o K4-7 (FL-) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | .gif) | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
