UBICACION DE LAS PIEZAS

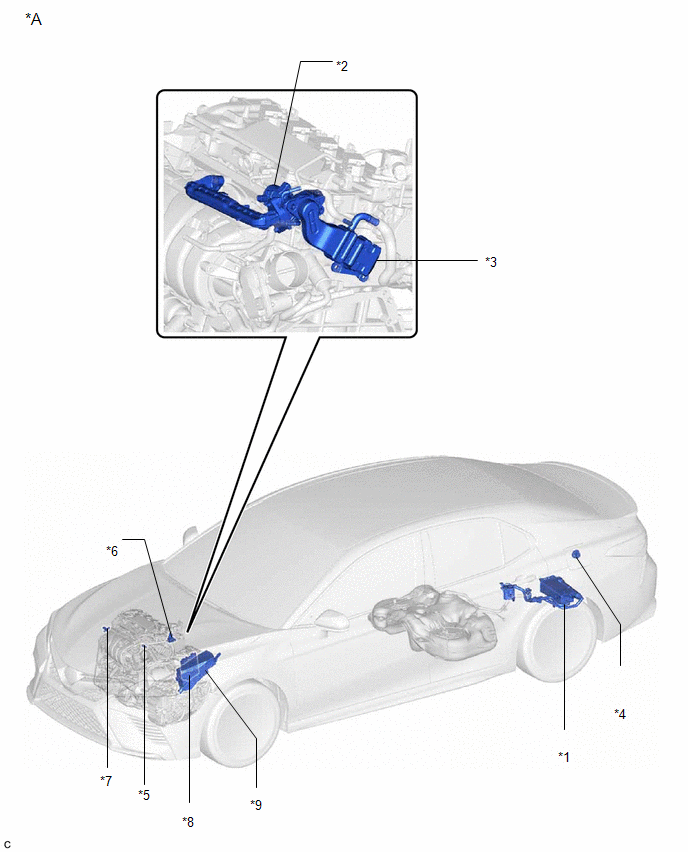

ILUSTRACION
|
*A | Para 2WD |
- | - |
|
*1 | RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO) |
*2 | CONJUNTO DE LA VALVULA DE EGR |
|
*3 | CONJUNTO DEL ENFRIADOR DE EGR |
*4 | CONJUNTO DEL TAPON DEL DEPOSITO DE COMBUSTIBLE |
|
*5 | VALVULA DE PCV (SUBCONJUNTO DE LA VALVULA DE VENTILACION) |
*6 | VALVULA DE PURGA (VSV DE PURGA) |
|
*7 | CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR) |
*8 | ECM |
|
*9 | BLOQUE DE RELES DEL COMPARTIMIENTO DEL MOTOR NO.1 Y CONJUNTO DEL BLOQUE DE EMPALMES NO. 1. - RELE EFI-MAIN NO. 1 - FUSIBLE EFI-MAIN NO. 1 - FUSIBLE EFI NO. 1 |
- | - |

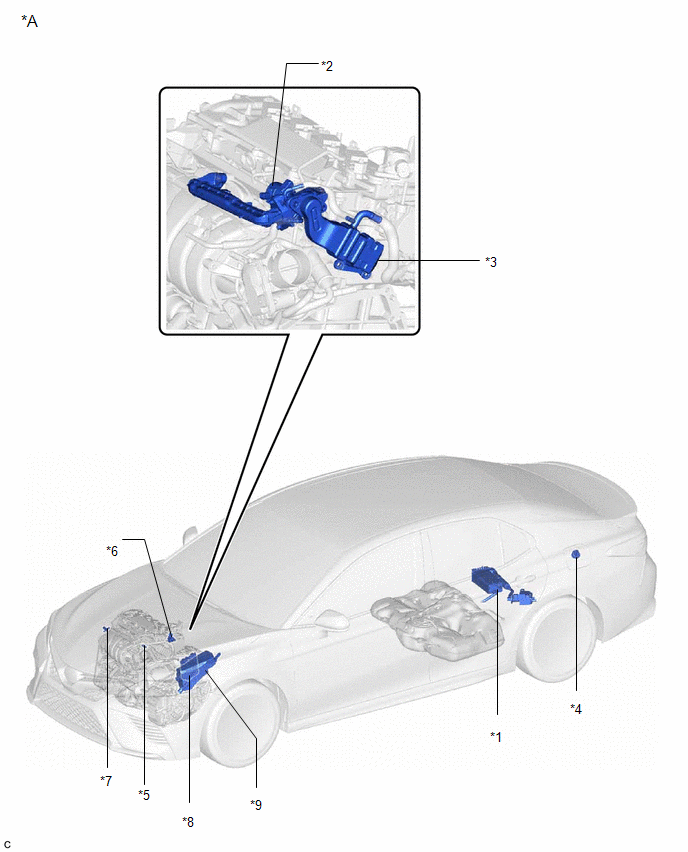

ILUSTRACION
|
*A | Para AWD |
- | - |
|
*1 | RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO) |
*2 | CONJUNTO DE LA VALVULA DE EGR |
|
*3 | CONJUNTO DEL ENFRIADOR DE EGR |
*4 | CONJUNTO DEL TAPON DEL DEPOSITO DE COMBUSTIBLE |
|
*5 | VALVULA DE PCV (SUBCONJUNTO DE LA VALVULA DE VENTILACION) |
*6 | VALVULA DE PURGA (VSV DE PURGA) |
|
*7 | CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR) |
*8 | ECM |
|
*9 | BLOQUE DE RELES DEL COMPARTIMIENTO DEL MOTOR NO.1 Y CONJUNTO DEL BLOQUE DE EMPALMES NO. 1. - RELE EFI-MAIN NO. 1 - FUSIBLE EFI-MAIN NO. 1 - FUSIBLE EFI NO. 1 |
- | - |
