INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. INSTALE EL SENSOR DE CONTROL DE DETONACIONES
OBSERVACION:
Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de control de detonaciones.
Haga clic aqui

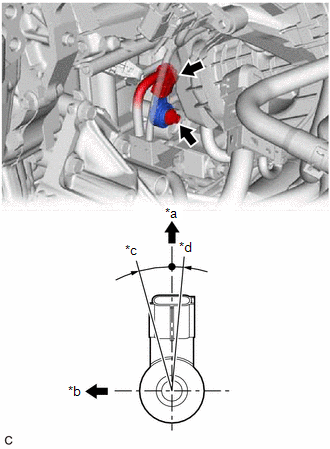

| (a) Instale el sensor de control de detonaciones en el subconjunto del bloque de cilindros con el perno de forma que la posicion de instalacion del sensor de control de detonaciones sea la que se muestra en la ilustracion. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} AVISO:
|
|
(b) Conecte el conector del sensor de control de detonaciones.
2. INSTALE EL CONJUNTO DEL GENERADOR
Haga clic aqui
3. LLEVE A CABO LA INICIALIZACION
(a) Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de control de detonaciones.
Haga clic aqui
