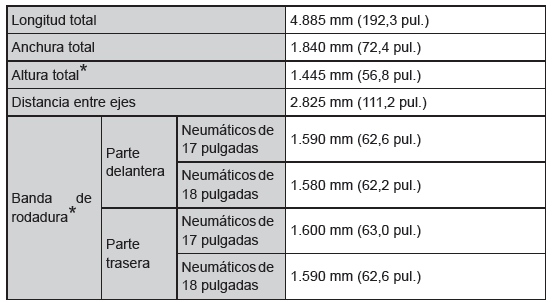

Dimensiones
*: Vehículos sin carga
Identificación del vehículo
■ Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de su vehículo. Este el número de identificación principal de su Toyota. Se utiliza para registrar la titularidad del vehículo.
En algunos modelos, este número aparece estampado en la parte superior izquierda del tablero de instrumentos.
Este número también se encuentra en la etiqueta del fabricante.
Este número también está estampado debajo del asiento delantero derecho.
■ Número del motor
El número del motor aparece impreso en el bloque del motor como se muestra.

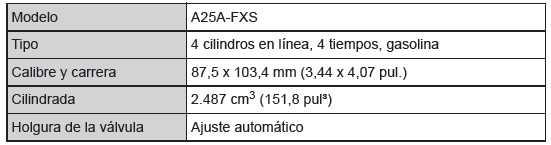

Motor

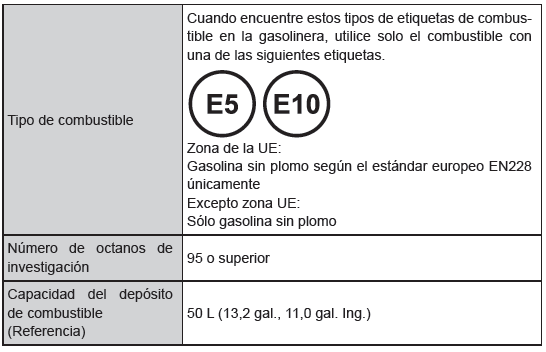

Combustible
Motor eléctrico (motor de tracción)

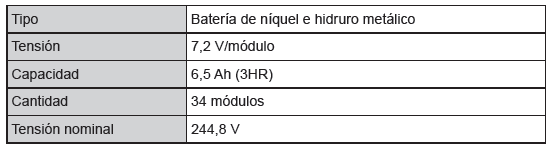

Batería híbrida (batería de tracción)
Sistema de lubricación
■ Capacidad de aceite (purga y llenado [Referencia*] )
*: La capacidad del aceite de motor es una cantidad de referencia que se debe usar cuando cambie el aceite de motor. Caliente el motor y apague el sistema híbrido, espere más de 5 minutos y compruebe el nivel de aceite en la varilla de medición.
■ Elección del aceite de motor
En su vehículo Toyota se usa "Toyota Genuine Motor Oil" "Aceite de motor original de Toyota". Toyota recomienda el uso de "Toyota Genuine Motor Oil" "Aceite de motor original de Toyota" aprobado. También se puede usar otro aceite de motor de calidad similar.
Calidad del aceite:
0W-16:
Aceite de motor multigrado de grado API SN "Resource-Conserving" o SN Plus "Resource-Conserving"
0W-20 y 5W-30:
Aceite de grado API SL "Energy-Conserving", SM "Energy-Conserving", SN "Resource-Conserving" o SN Plus "Resource-Conserving"; o aceite de motor multigrado ILSAC
Viscosidad recomendada (SAE):
En fábrica, el vehículo Toyota se rellena con aceite SAE 0W-16, que es la mejor elección para obtener un buen ahorro de combustible y un arranque óptimo en condiciones ambientales frías.
Si no está disponible el aceite SAE 0W-16, se puede usar SAE 0W-20.
Sin embargo, se debe cambiar por SAE 0W-16 en el siguiente cambio de aceite.
Viscosidad del aceite (se utiliza como ejemplo el 0W-16):
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunos recipientes de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Porción central: "SAE 0W-16" hace
referencia al grado de viscosidad
SAE.
Porción inferior: "Resource-
Conserving" significa que el aceite
tiene capacidad de ahorro de combustible
y protección ambiental.

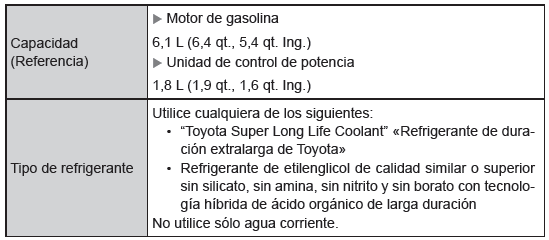

Sistema de refrigeración
Sistema de encendido
AVISO
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.

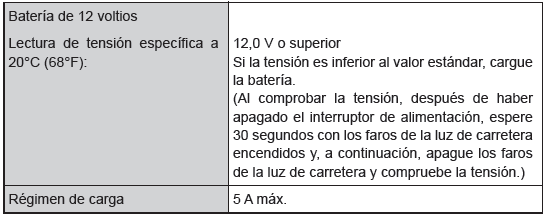

Sistema eléctrico
Transmisión
*: La capacidad del líquido es una cantidad de referencia.
Si es necesario sustituirlo, póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o un taller de confianza.
AVISO
■ Tipo de líquido de la transmisión
Utilizar un líquido de la transmisión que no sea del tipo mencionado arriba podría causar ruido o vibración anómalo, o en último término, dañar la transmisión de su vehículo.

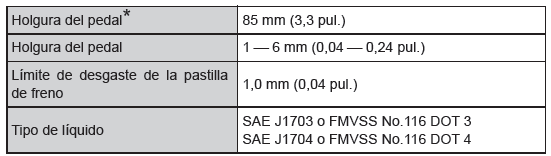

Frenos
*: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (31 kgf, 67 lbf) con el sistema híbrido en funcionamiento.
Dirección
Neumáticos y ruedas

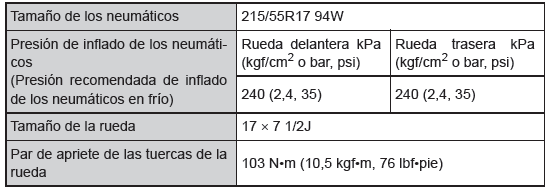

Neumáticos de 17 pulgadas

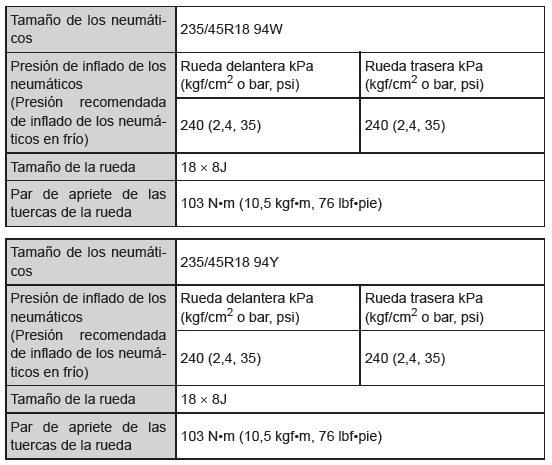

Neumáticos de 18 pulgadas

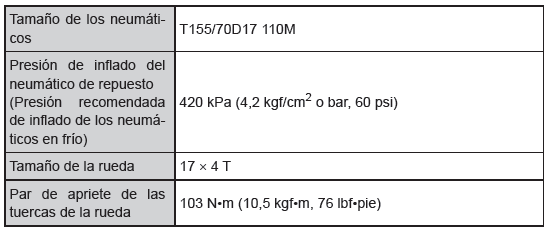

Neumático de repuesto compacto

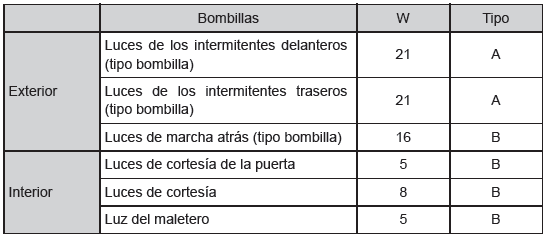

Bombillas*
*: Las bombillas no indicadas en esta tabla son las bombillas LED.
