EXTRACCION

PRECAUCION/AVISO/OBSERVACION

A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del cojin del asiento delantero.

Procedimientos necesarios despues de extraer/instalar/sustituir las piezas *: cuando se realice el aprendizaje con el Techstream.

Pieza reemplazada o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la bateria

Realice la calibracion a punto cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervision de vista panoramica

  • ECU de deteccion de ocupantes
  • Asiento del pasajero delantero

Calibracion a cero (sistema de clasificacion de ocupantes)
  • Sistema de clasificacion de ocupantes
  • Indicador ON/OFF del airbag del pasajero
  • Sistema de airbag (lado del pasajero delantero)
  • Sistema de aviso del cinturon de seguridad (pasajero delantero)

ADVERTENCIA:

OBSERVACION:

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aqui

2. RETIRE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Haga clic aqui

3. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO

Haga clic aqui

4. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO

Haga clic aqui

5. EXTRAIGA EL PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO

Haga clic aqui

6. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Haga clic aqui

7. EXTRAIGA LA FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

Haga clic aqui

8. EXTRAIGA LA FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Haga clic aqui

9. EXTRAIGA EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO

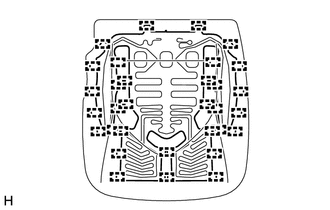

(a) Extraiga las 32 tachuelas y el conjunto de la calefaccion del respaldo del asiento delantero de la funda del cojin del asiento de tipo individual delantero.
