COMPONENTES

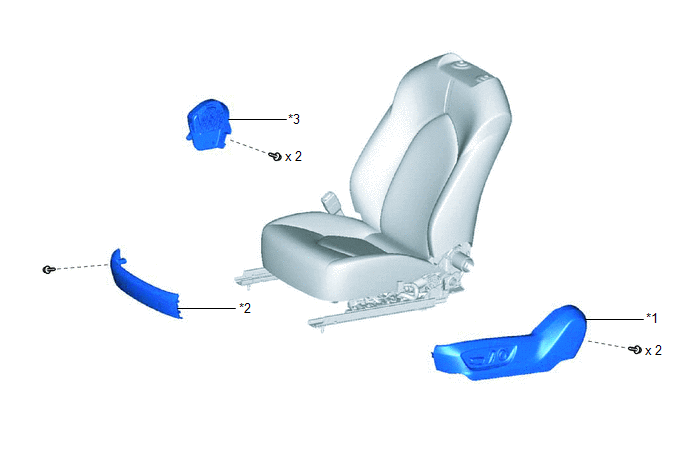

ILUSTRACION
|
*1 | PROTECTOR DEL COJIN DEL ASIENTO DELANTERO | *2 | PROTECTOR DELANTERO DEL COJIN DEL ASIENTO DELANTERO |
|
*3 | PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO |
- | - |

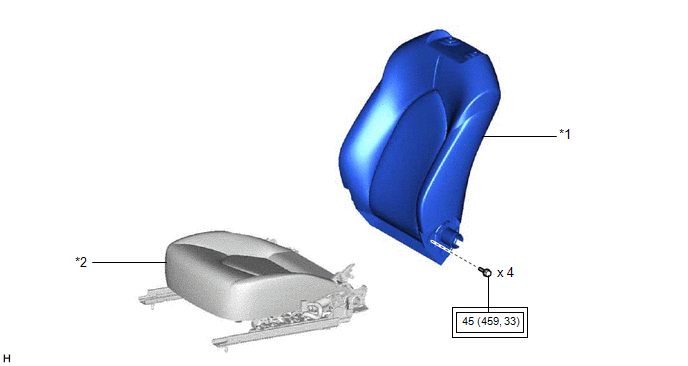

ILUSTRACION
|
*1 | CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |

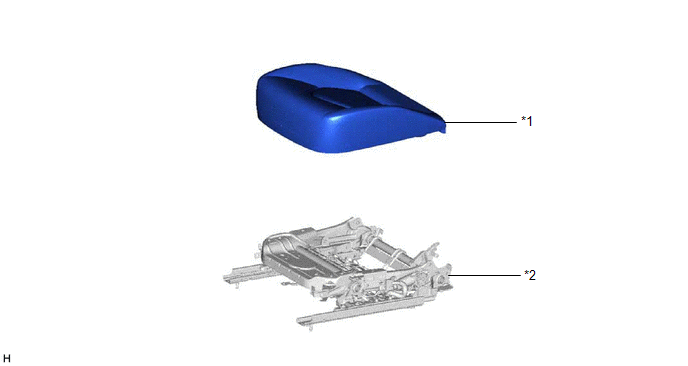

ILUSTRACION
|
*1 | FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA |
*2 | CONJUNTO DEL MUELLE DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |

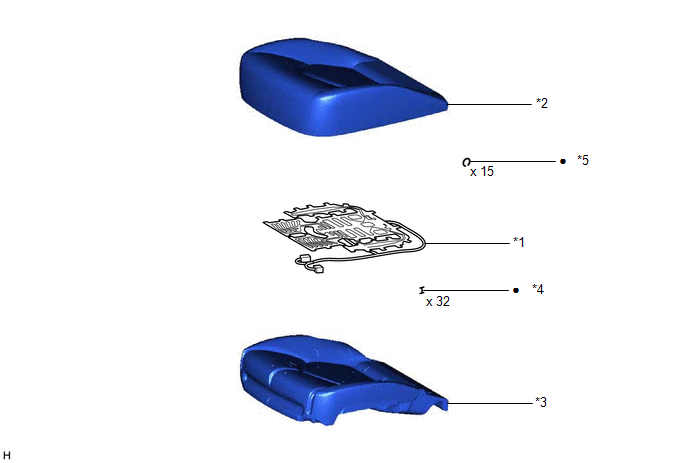

ILUSTRACION
|
*1 | CONJUNTO DE LA CALEFACCION DEL COJIN DE LOS ASIENTOS DELANTEROS |
*2 | FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
|
*3 | ALMOHADILLA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL |
*4 | TACHUELA |
|
*5 | ANILLO ABIERTO |
- | - |
|
? | Pieza no reutilizable | - |
- |
