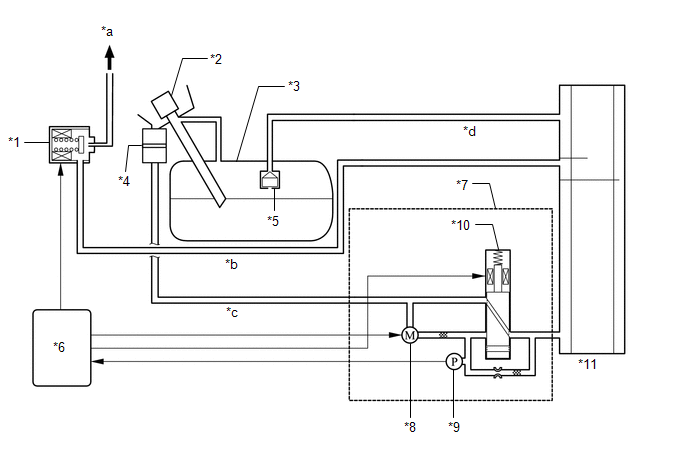

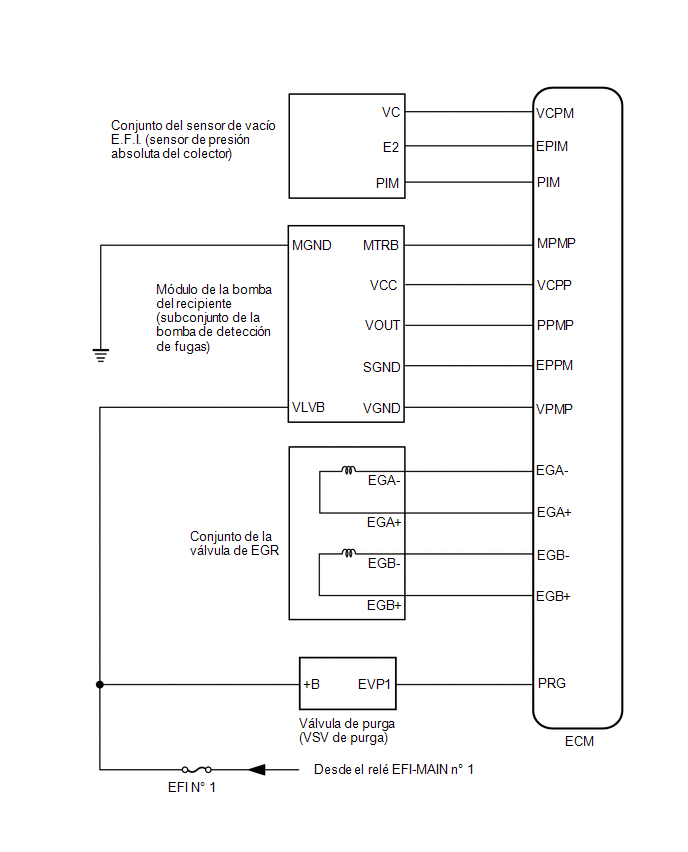

DIAGRAMA DEL SISTEMA
|
*1 | Valvula de purga (VSV de purga) |
*2 | Conjunto del tapon del deposito de combustible |
|
*3 | Conjunto del deposito de combustible |
*4 | Filtro del recipiente |
|
*5 | Valvula de corte de combustible |
*6 | ECM |
|
*7 | Modulo de la bomba del recipiente (subconjunto de la bomba de deteccion de fugas) |
*8 | Motor de la bomba |
|
*9 | Sensor de presion del recipiente |
*10 | Valvula de ventilacion |
|
*11 | Recipiente (conjunto del recipiente de carbon activo) |
- | - |
|
*a | Al colector de admision |
*b | Tuberia de purga |
|
*c | Tuberia de aire |
*d | Tuberia de ventilacion |
UbicaciOn De Las Piezas
InspecciOn En El VehIculoInstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE
(a) Enganche la garra e instale el conjunto del medidor del sensor del nivel de combustible en el conjunto del tubo de aspiracion de combustible con bomba y medidor.
AVISO: Tenga cuidado de no doblar ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 SUBCONJUNTO DEL TUBO DE SALIDA DEL ENFRIADOR DE ACEITE N° 1
*2 TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1
*3 SUBCONJUNTO DE LA UNIÓN DEL ENFRIADOR DE ACEITE
*4 TAPÓN DE REBOSE
*5 CONJUNTO DEL INTERRUPTOR DE POSICI ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir las piezas durante la extraccion/instalacion del conjunto del enfriador de EGR. Proce ...
