UBICACIÓN DE LAS PIEZAS

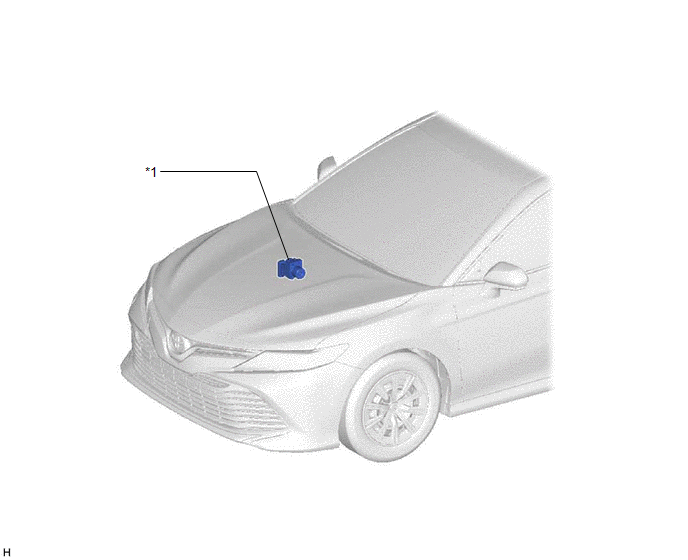

ILUSTRACIÓN
|
*1 | CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
- | - |

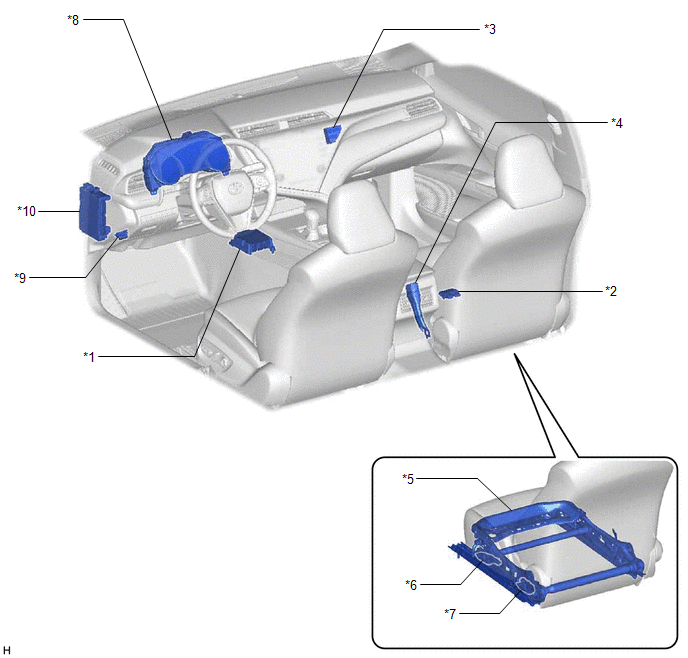

ILUSTRACIÓN
|
*1 | - SENSOR DE ACELERACIÓN CONJUNTO DEL SENSOR DEL AIRBAG |
*2 | ECU DE DETECCIÓN DE OCUPANTES |
|
*3 | - INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO CONJUNTO DE LAS LUCES TESTIGO |
*4 | CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO - INTERRUPTOR DE LA HEBILLA DE LADO DEL PASAJERO DELANTERO |
|
*5 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO DERECHO |
*6 | SENSOR DE CLASIFICACIÓN DE OCUPANTES DELANTERO IZQUIERDO |
|
*7 | SENSOR TRASERO IZQUIERDO DE CLASIFICACIÓN DE OCUPANTES |
*8 | CONJUNTO DEL MEDIDOR COMBINADO - INDICADOR DE ADVERTENCIA SRS |
|
*9 | DLC3 |
*10 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE A/BAG-IG2 - FUSIBLE ECU-IG1 NO. 4 |
